专利号: 2019101452371
申请人: 长春理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

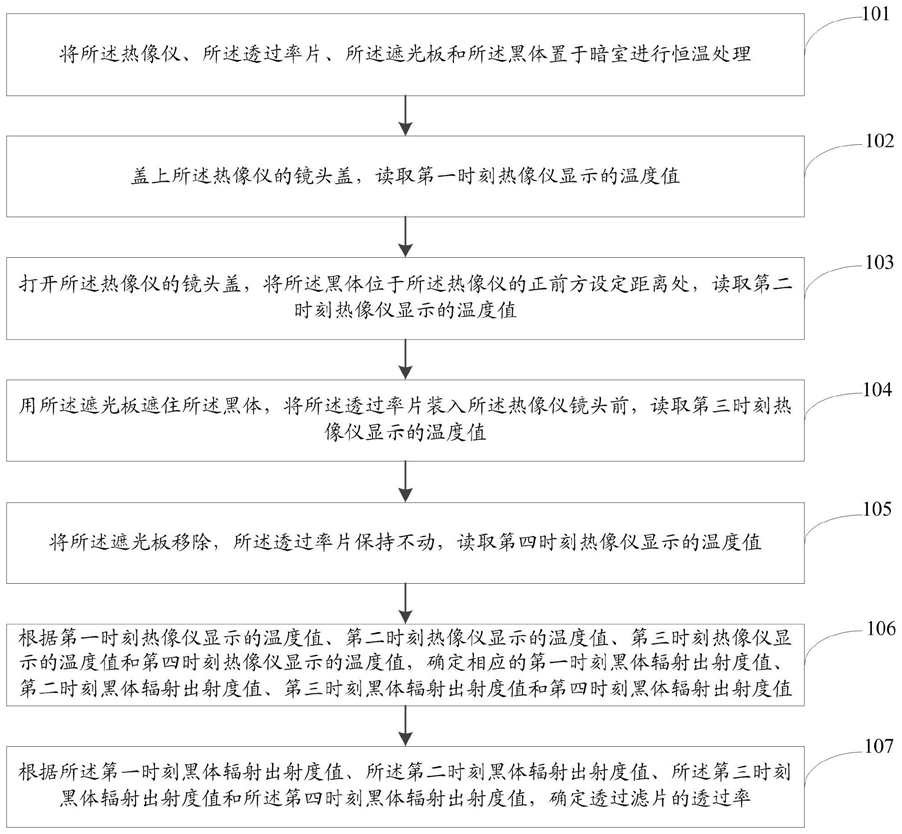

1.一种红外透过率片的积分透过率确定方法,其特征在于,所述确定方法应用于红外透过率片的积分透过率确定装置,所述装置包括依次设置的热像仪、透过率片、遮光板和黑体,所述方法包括:将所述热像仪、所述透过率片、所述遮光板和所述黑体置于暗室进行恒温处理;

盖上所述热像仪的镜头盖,读取第一时刻热像仪显示的温度值;

打开所述热像仪的镜头盖,将所述黑体位于所述热像仪的正前方设定距离处,读取第二时刻热像仪显示的温度值;

用所述遮光板遮住所述黑体,将所述透过率片装入所述热像仪镜头前,读取第三时刻热像仪显示的温度值;

将所述遮光板移除,所述透过率片保持不动,读取第四时刻热像仪显示的温度值;

根据第一时刻热像仪显示的温度值、第二时刻热像仪显示的温度值、第三时刻热像仪显示的温度值和第四时刻热像仪显示的温度值,确定相应的第一时刻黑体辐射出射度值、第二时刻黑体辐射出射度值、第三时刻黑体辐射出射度值和第四时刻黑体辐射出射度值;

根据所述第一时刻黑体辐射出射度值、所述第二时刻黑体辐射出射度值、所述第三时刻黑体辐射出射度值和所述第四时刻黑体辐射出射度值,确定透过率片的透过率。

2.根据权利要求1所述的红外透过率片的积分透过率确定方法,其特征在于,在所述盖上所述热像仪的镜头盖,获取第一时刻热像仪显示的温度值之前还包括:将恒温处理的所述热像仪和所述黑体进行开机预热。

3.根据权利要求1所述的红外透过率片的积分透过率确定方法,其特征在于,将所述热像仪、所述透过率片、所述遮光板和所述黑体置于暗室恒温处理,具体包括:将所述热像仪、所述透过率片、所述遮光板和所述黑体置于暗室恒温处理至少两个小时。

4.根据权利要求2所述的红外透过率片的积分透过率确定方法,其特征在于,所述将恒温处理的所述热像仪和所述黑体进行开机预热,具体包括:将恒温处理的所述热像仪和所述黑体进行开机预热至少半小时,所述黑体预热后的温度大于暗室温度30℃~50℃。

5.根据权利要求1所述的红外透过率片的积分透过率确定方法,其特征在于,所述盖上所述热像仪的镜头盖,读取第一时刻热像仪显示的温度值,具体包括:将所述热像仪开启时间达到设定值时,盖上所述热像仪的镜头盖,所述热像仪接收暗室中的环境辐射,读取第一时刻热像仪显示的温度值。

6.根据权利要求1所述的红外透过率片的积分透过率确定方法,其特征在于,所述打开所述热像仪的镜头盖,将所述黑体位于所述热像仪的正前方设定距离处,读取第二时刻热像仪显示的温度值,具体包括:打开所述热像仪的镜头盖,将所述黑体位于所述热像仪的正前方一米处,所述热像仪接收暗室中的环境辐射和所述黑体的黑体辐射,读取第二时刻热像仪显示的温度值。

7.根据权利要求1所述的红外透过率片的积分透过率确定方法,其特征在于,所述用所述遮光板遮住所述黑体,将所述透过率片装入所述热像仪镜头前,读取第三时刻热像仪显示的温度值,具体包括:用所述遮光板遮住所述黑体,将所述透过率片装入所述热像仪镜头前,所述热像仪接收的辐射为透过率片的辐射、透过率片反射热像仪自身的辐射和环境经由透过率片的辐射,读取第三时刻热像仪显示的温度值。

8.根据权利要求1所述的红外透过率片的积分透过率确定方法,其特征在于,所述将所述遮光板移除,所述透过率片保持不动,读取第四时刻热像仪显示的温度值,具体包括:将所述遮光板移除,所述透过率片保持不动,所述热像仪接收到的为所述黑体与暗室环境经过所述透过率片后的辐射、所述透过率片的自身辐射及反射热像仪自身的辐射,读取第四时刻热像仪显示的温度值。

9.根据权利要求1所述的红外透过率片的积分透过率确定方法,其特征在于,所述根据第一时刻热像仪显示的温度值、第二时刻热像仪显示的温度值、第三时刻热像仪显示的温度值和第四时刻热像仪显示的温度值,确定相应的第一时刻黑体辐射出射度值、第二时刻黑体辐射出射度值、第三时刻黑体辐射出射度值和第四时刻黑体辐射出射度值,具体包括:根据第一时刻热像仪显示的温度值、第二时刻热像仪显示的温度值、第三时刻热像仪显示的温度值和第四时刻热像仪显示的温度值,采用公式M=σT4确定相应的第一时刻黑体辐射出射度值、第二时刻黑体辐射出射度值、第三时刻黑体辐射出射度值和第四时刻黑体辐射出射度值;

其中,T为不同时刻热像仪显示的温度值,M为不同时刻黑体辐射出射度值,σ为斯蒂芬-玻尔兹曼常数。

10.根据权利要求1所述的红外透过率片的积分透过率确定方法,其特征在于,所述根据所述第一时刻黑体辐射出射度值、所述第二时刻黑体辐射出射度值、所述第三时刻黑体辐射出射度值和所述第四时刻黑体辐射出射度值,确定透过率片的透过率,具体包括:根据所述第一时刻黑体辐射出射度值、所述第二时刻黑体辐射出射度值、所述第三时刻黑体辐射出射度值和所述第四时刻黑体辐射出射度值,采用公式 确定透过率片的透过率;

其中,τ为透过率片的透过率,Ms为第一时刻黑体辐射出射度值,Mh为第二时刻黑体辐射出射度值,Mp为第三时刻黑体辐射出射度值,Mτ为第四时刻黑体辐射出射度值。
