专利号: 2019101456372
申请人: 中国地质大学(武汉)
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

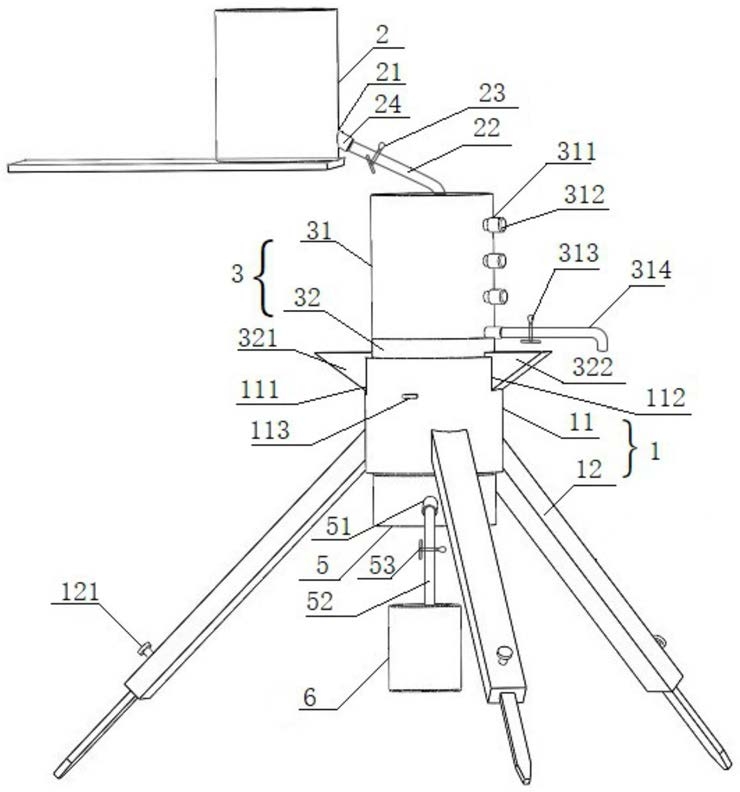

1.一种常水头土壤渗透系数测定装置,其特征在于,包括试验支架、水箱、试验筒、孔网、水槽和盛水装置,所述水箱内储存水,所述试验筒内放置待测土体,所述水箱位于试验筒的上方,所述试验筒放置在试验支架上,所述试验筒、孔网和水槽自上而下依次连接,所述盛水装置位于水槽的下方,所述试验筒包括螺纹连接的试验筒上部和试验筒下部,所述试验筒上部和试验筒下部的上下端均敞口,所述试验筒上部的筒壁上开设若干等间距排列的溢水孔,所述孔网的上端敞口,所述孔网的下端封闭且开设有若干小孔,所述孔网内放置透水石,所述水槽的上端敞口,所述水槽的下端封闭,所述水箱内的水流入试验筒后,一部分水通过溢水孔流出,一部分水流过待测土体产生渗透,然后流入水槽内,再流入盛水装置内,根据盛水装置内的水量计算待测土体的渗透系数;

所述常水头土壤渗透系数测定装置还包括旋拧杆盖,所述旋拧杆盖包括盖体和旋拧杆,所述盖体的下端与试验筒上部的上端螺纹配合,所述盖体上设有十字形孔柱,所述十字形孔柱上设有竖直孔,所述旋拧杆包括旋拧杆直杆和旋拧杆底盘,所述旋拧杆直杆穿过竖直孔且与竖直孔螺纹配合,所述旋拧杆直杆的底端为球状曲面,靠近旋拧杆直杆的底端处设有与旋拧杆直杆固定连接的第一圆环,所述旋拧杆底盘的上方连接第二圆环,所述旋拧杆直杆的底端穿过第二圆环,所述第二圆环的内径大于旋拧杆直杆的直径且小于第一圆环的外径。

2.根据权利要求1所述的常水头土壤渗透系数测定装置,其特征在于,所述待测土体的渗透系数的计算公式为:

kT=Q(L2‑L1)/(AHt)

式中,kT为待测土体的渗透系数;Q为盛水装置内的水量;A为试验筒的内断面积;H为溢水孔距离土样底部的高度;t为时间;L1为旋拧杆底盘与试验筒下部的下端口平齐时,旋拧杆直杆位于试验筒外的长度;L2为旋拧杆底盘与土体上部正好接触时,旋拧杆直杆位于试验筒外的长度。

3.根据权利要求1所述的常水头土壤渗透系数测定装置,其特征在于,所述常水头土壤渗透系数测定装置还包括辅助取土筒,所述辅助取土筒的上下端敞口,所述辅助取土筒的内径与试验筒上部的内径一致,所述辅助取土筒的下端与试验筒上部的上端螺纹配合。

4.根据权利要求1所述的常水头土壤渗透系数测定装置,其特征在于,所述常水头土壤渗透系数测定装置还包括环刀筒,所述环刀筒的上下端敞口,所述环刀筒的内径与试验筒下部的内径一致,所述环刀筒的上端与试验筒下部的下端螺纹配合,所述环刀筒的下端设有刀刃。

5.根据权利要求1所述的常水头土壤渗透系数测定装置,其特征在于,所述试验支架包括试验支架圆筒和三个试验支架支腿,所述试验支架支腿与试验支架圆筒铰接,所述试验支架圆筒的上下端敞口,所述试验支架圆筒的上端开设有第一缺口和第二缺口,所述试验筒下部的筒壁上设有第一脚踏和第二脚踏,所述第一脚踏的形状与第一缺口的形状相匹配,所述第二脚踏的形状与第二缺口的形状相匹配,所述第一脚踏卡在第一缺口上,所述第二脚踏卡在第二缺口上。

6.根据权利要求1所述的常水头土壤渗透系数测定装置,其特征在于,所述水箱的侧壁设置水箱出水口,所述水箱出水口连接第一橡胶管,所述第一橡胶管的出水端伸入试验筒内。

7.根据权利要求1所述的常水头土壤渗透系数测定装置,其特征在于,所述水槽的侧壁上开设水槽出水口,所述水槽出水口连接第三橡胶管,所述第三橡胶管的出水端伸入盛水装置内。

8.根据权利要求1所述的常水头土壤渗透系数测定装置,其特征在于,所述常水头土壤渗透系数测定装置还包括击实支座,所述击实支座包括底板和两根竖直杆,两根竖直杆分别固定连接在底板的上方,每根竖直杆上均设置一个水平销钉孔,所述水平销钉孔内插入支座销钉,所述十字形孔柱上还设有水平孔,所述水平孔与支座销钉螺纹配合。

9.根据权利要求1所述的常水头土壤渗透系数测定装置,其特征在于,所述第二圆环与旋拧杆底盘通过三根圆环支架连接,所述圆环支架的一端连接在旋拧杆底盘上,所述圆环支架的另一端与第二圆环连接。
