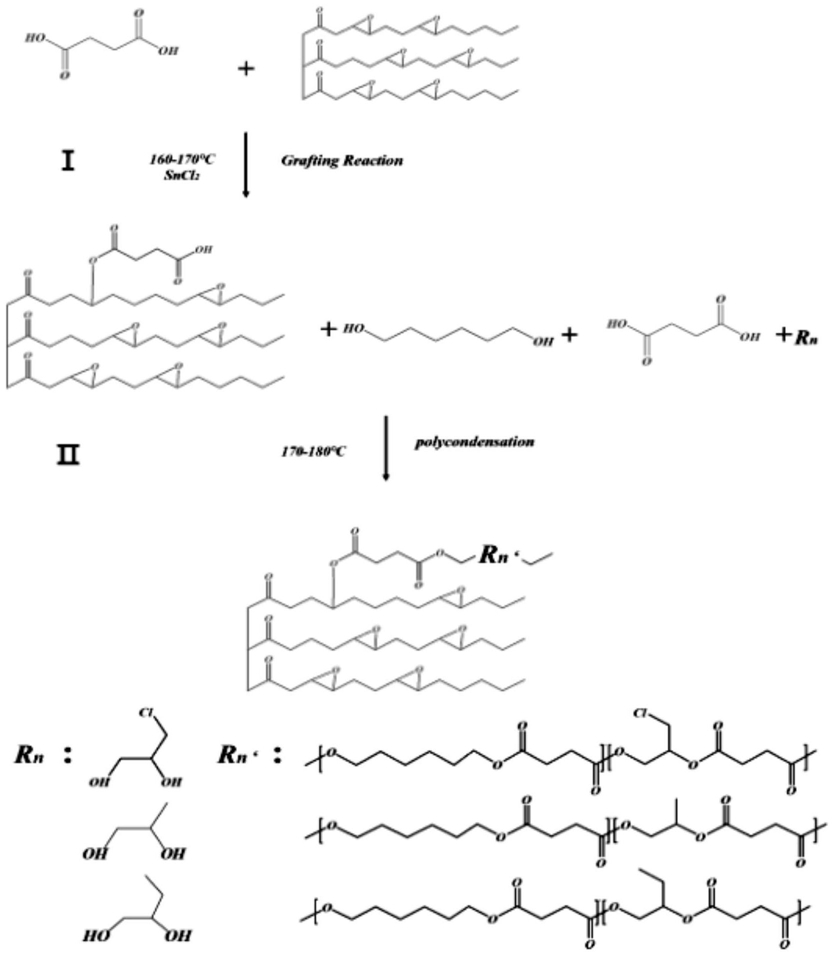

1.一种环保增塑剂，其特征在于，结构式如下所示：其中，n为自然数。

2.一种环保增塑剂制备方法，其特征在于，包括：将环氧大豆油与丁二酸、己二醇、3-氯-1,2-丙二醇溶解在离子液体中，在气凝胶催化剂存在下进行反应，反应完成后，滤除气凝胶催化剂，收集产物；

变温反应，脱除溶剂，即得；

其中，气凝胶催化剂为含有氯化亚锡催化剂的气凝胶颗粒；

所述环氧大豆油与丁二酸、己二醇、3-氯-1,2-丙二醇的摩尔比为1～3：10～15：7～10：

2～5；

在气凝胶催化剂存在下进行反应的条件为在150-160℃、搅拌条件下反应4～6h；

改变体系温度进行反应的条件为在170-180℃下反应3～4小时。

3.如权利要求2所述的环保增塑剂制备方法，其特征在于，所述搅拌速度为800-1500r/min。

4.如权利要求2所述的环保增塑剂制备方法，其特征在于，合成反应都在惰性气体保护、冷凝分流条件下进行。

5.如权利要求2所述的环保增塑剂制备方法，其特征在于，所述脱除溶剂是在加入甲醇的条件下过滤以分离溶剂；

或所述气凝胶催化剂的制备方法为：在超声条件下，将气凝胶浸泡在氯化亚锡溶液中，加温至100～110℃，即得到气凝胶负载的氯化亚锡催化剂。

6.权利要求2-5任一项所述的环保增塑剂制备方法制备的环保增塑剂，其特征在于，所述增塑剂的相对分子量范围为1600-8000。

7.权利要求6所述的环保增塑剂在改善PVC的性能中的应用。
