专利号: 2019101477186
申请人: 衢州瑞展信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

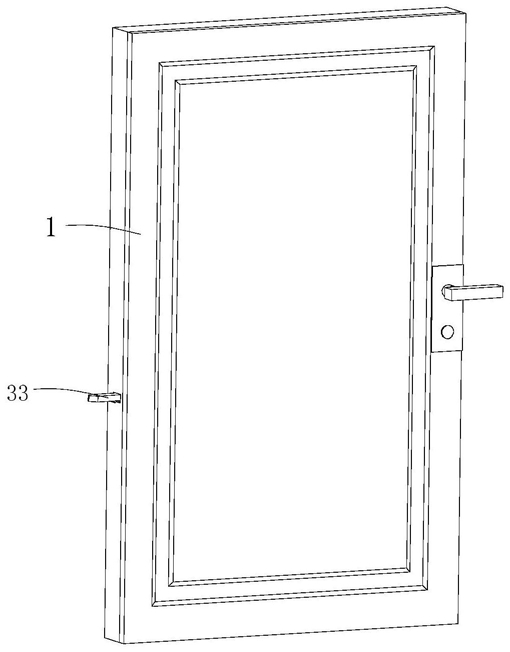

1.一种基于除潮除菌的室内木门,其特征在于:包括

门板(1),包括第一门板(11)和可通过连接结构与该第一门板拆卸连接的第二门板(12);

除潮腔(2),设于第二门板(12)上,其内设有用于对第一、第二门板内的湿气进行吸收的除湿件(21);

引流部件,设于第二门板(12)内,用于将第二门板(12)其他位置上的湿气引导至除湿件(21)上;

挤压装置,用于在门板(1)相对门洞关门时挤压所述除湿件(21);

排水结构,设于所述除潮腔(2)内,用于将除湿件上挤出的水由除湿腔(2)中向外排出。

2.根据权利要求1所述的基于除潮除菌的室内木门,其特征在于:所述挤压装置包括可来回移动的设于除潮腔(31)内与除湿件相配合的移动压板(32)、可前后动作的设于第二门板内的驱动推杆(33)及用于实现该驱动推杆(33)与移动压板(32)之间的传动连接的驱动部件,所述门板在关门时,所述驱动推杆(33)将受到挤压缩入至第二门板(12)内并通过驱动部件驱动所述移动压板发生移动以挤压除湿件(21),所述驱动推杆(33)至少部分伸出第二门板(12)侧壁外部。

3.根据权利要求2所述的基于除潮除菌的室内木门,其特征在于:所述驱动部件包括设于第二门板(12)上供所述驱动推杆进行来回移动的开口腔(41)、设于该驱动推杆上的多个驱动齿(42)、与该驱动齿相啮合的第一传动齿轮(43)、与该第一传动齿轮相啮合的第二传动齿轮(44)、设于第二门板上用于容置该第一传动齿轮(43)和第二传动齿轮(44)的第一容置腔(46)、设于该第一容置腔底部的与该第二传动齿轮传动配合的推件(47),所述第一容置腔(46)侧壁上设有与所述除潮腔(2)相连通的通道(461),所述至少部分推件(47)可来回移动的穿设于该通道(461)内,所述第一传动齿轮(43)的直径设置为第二传动齿轮(44)的

3-5倍,所述第一容置腔(46)上部设有供所述第一传动齿轮(43)至少部分穿入至开口腔内的连通口(462),所述第一传动齿轮(43)通过第一连接轴(431)可转动的设置在第一容置腔(46)内,所述第二传动齿轮(44)通过第二连接轴(441)可转动的设置在第一容置腔(46)内。

4.根据权利要求3所述的基于除潮除菌的室内木门,其特征在于:所述开口腔(41)内设有用于在所述驱动推杆缩入至第二门板内后驱动该推杆复位至初始状态的第一复位件(51),该第一复位件一端与所述驱动推杆(33)相连,另一端与所述开口腔(41)的内壁相抵;

所述第一传动齿轮(43)上设有第二复位件(52),所述第一放置腔(46)内设有围设于第一连接轴外的第一环槽(54),该第二复位件(52)一端与该第一环槽内壁固连,另一端与第一连接轴(431)固连;所述第二传动齿轮(44)上设有第三复位件(53),所述第一放置腔(46)内设有围设于第二连接轴外的第二环槽(55),该第三复位件(53)一端与该第二环槽(55)内壁固连,另一端与第二连接轴(441)固连。

5.根据权利要求3所述的基于除潮除菌的室内木门,其特征在于:所述推件(47)包括多个可相互翻折的推条(471)、用于实现相邻两推条之间活动连接的铰接件(472)、设于推条上可与所述第二传动齿轮啮合的多个卡齿(473);所述第二门板(12)上设有用于容纳翻折后的推件的第二容置腔(121),该第二容置腔(121)上部设有与第一容置腔相连通的贯穿口(122),翻折后的推条(471)可由该贯穿口进入至所述第二容置腔(121)内;该贯穿口(122)的长度大于所述推条(471)的长度,所述贯穿口(122)靠近除潮腔一侧的侧壁所在平面与所述第二传动齿轮(44)中心所在平面之间具有间距;所述除潮腔(2)上设有与该相配合的支撑导轨(22),所述推件(47)可沿所述支撑导轨移动以穿入至除潮腔(2)内;所述支撑导轨(22)一端与所述通道相连,另一端穿过所述移动压板(32)后穿入至除湿件(21)内,所述除湿件(21)内设有供该支撑导轨(22)穿入的通槽(211),所述移动压板(32)上设有供支撑导轨穿过的穿口(321);所述支撑导轨(22)的横截面为U型结构设置,所述穿口(321)的横截面为U型结构,所述通槽(211)的横截面为长方形结构设置;相邻两推条(471)之具有翻折间距,所述铰接件(472)设置在该翻折间距最底部位置。

6.根据权利要求2所述的基于除潮除菌的室内木门,其特征在于:所述排水结构包括形成于所述除潮腔底部的倾斜设置的排水面(61)、设于该排水面最低一侧上的排水口(62)及设于该第二门板下部与排水口相连通的排水通道(63),所述排水口(62)纵截面为漏斗状结构。

7.根据权利要求2所述的基于除潮除菌的室内木门,其特征在于:所述驱动推杆(33)伸出至第二门板(12)外部部分的端部为曲面结构。

8.根据权利要求2所述的基于除潮除菌的室内木门,其特征在于:所述除湿件(21)为吸水海绵制成。
