专利号: 2019101479406
申请人: 江苏顺丰化工有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

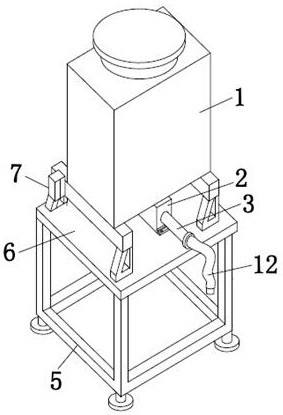

1.一种液态危险化学品注入装置,包括底架(5)、支撑台(6)和支撑架(7),所述底架(5)的顶端焊接有支撑台(6),所述支撑台(6)的顶端左右两侧均焊接有支撑架(7),其特征在于:所述支撑架(7)的顶端焊接有罐体(1),所述罐体(1)的内腔螺钉连接有内罐(11);

所述罐体(1)的右侧底端固定安装有监测机构(4),所述监测机构(4)包括弧形管(401),所述弧形管(401)的一端与罐体(1)法兰连接,所述弧形管(401)的外壁两端分别法兰连接有第二阀门(405)和连通阀(402),所述弧形管(401)的另一端螺接有磁翻板液位计(404),所述磁翻板液位计(404)的输出端电路连接有警报器(403);

所述内罐(11)的底端法兰连接有下料管(8),所述下料管(8)的外壁上螺接有第一阀门(9),所述第一阀门(9)的底端螺接有水泵(10)的进水口,所述水泵(10)的底端螺钉连接有输送机构(2);

所述输送机构(2)包括第一箱体(201),所述第一箱体(201)的顶端中心位置与水泵(10)的出水管法兰连接,所述第一箱体(201)的底端焊接有第二箱体(203),且第二箱体(203)的底端与支出台(6)焊接,所述第二箱体(203)的顶端左右两侧均过盈配合有空心筒(209),所述第二箱体(203)的内腔中心位置沿上下方向轴接有丝杠(208),所述丝杠(208)的底端延伸出第二箱体(203)和支撑台(6)与步进电机(206)的输出端通过联轴器锁紧,且步进电机(206)与支撑台(6)螺钉连接,所述丝杠(208)的外壁上螺接有螺纹筒(205),且螺纹筒(205)的外壁两侧均焊接有横板(207),所述横板(207)的顶端焊接有圆杆(202),且圆杆(202)的顶端延伸出空心筒(209)焊接有挡板(204),所述挡板(204)的两端内嵌在第一箱体(201)内壁开设的滑槽内,所述第二箱体(203)的外壁前后两侧均螺接有连接管(3)的一端,且连接管(3)的另一端过盈配合有输出管(12)。

2.根据权利要求1所述的一种液态危险化学品注入装置,其特征在于:所述挡板(204)的下表面粘合有防腐密封条。

3.根据权利要求1所述的一种液态危险化学品注入装置,其特征在于:所述圆杆(202)位于空心筒(209)的内腔中心位置,且空心筒(209)的直径是圆杆(202)直径的四倍。

4.根据权利要求1所述的一种液态危险化学品注入装置,其特征在于:所述第一箱体(201)的宽度是挡板(204)宽度的四倍。

5.根据权利要求1所述的一种液态危险化学品注入装置,其特征在于:所述丝杆(208)的顶端通过轴承与第二箱体(203)的内壁相轴接。
