专利号: 2019101485394
申请人: 江西理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

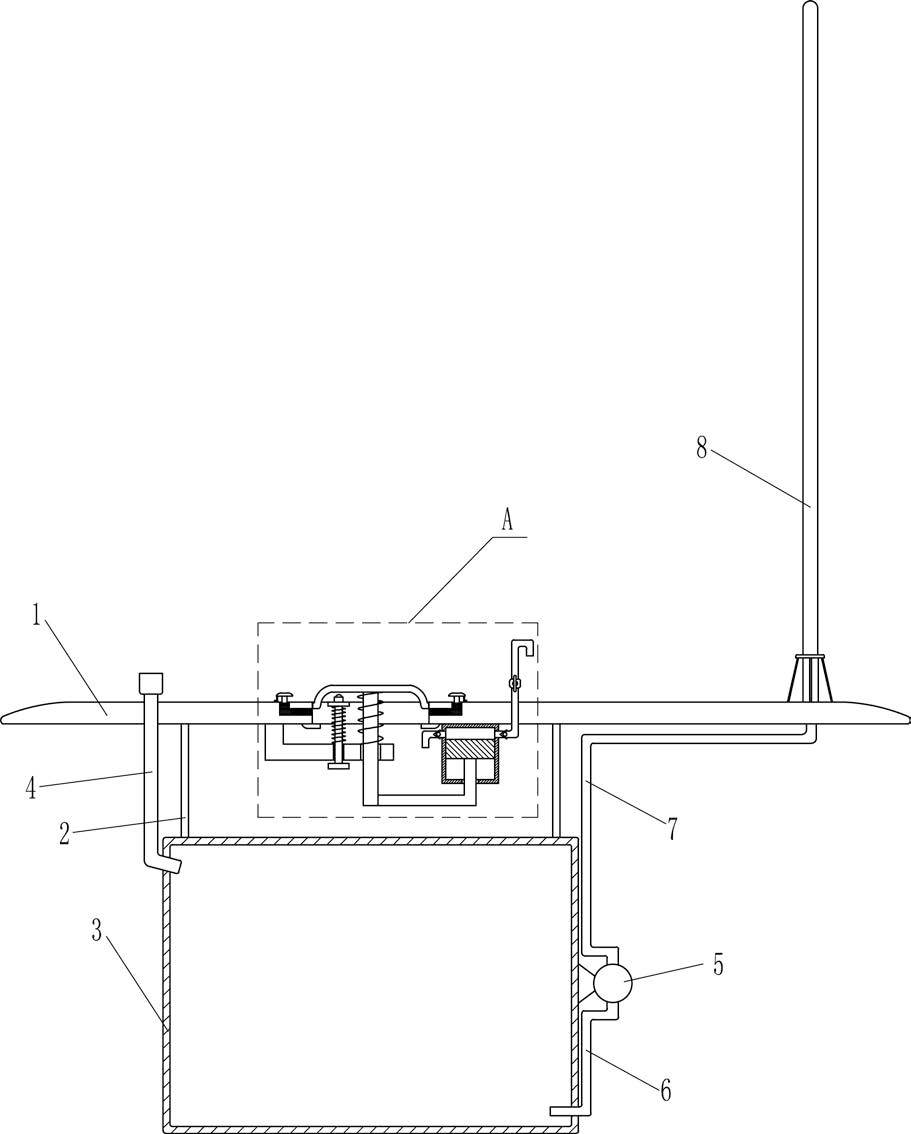

1.一种露天矿场降尘装置,其特征是:包括有底板(1)、储水部件、下压喷水机构和和延时机构(19),底板(1)上设置有储水部件,储水部件与下压喷水机构连接,底板(1)上设有延时机构(19);储水部件包括有竖连接杆(2)、储水箱(3)、进水管(4)和水泵(5),底板(1)底部左右两侧均连接有竖连接杆(2),左右两侧竖连接杆(2)底部连接有储水箱(3),储水箱(3)左侧上部设有进水管(4),进水管(4)顶部穿过底板(1),储水箱(3)右外侧中部设有水泵(5);下压喷水机构包括有抽水管(6)、出水管(7)、N型管(8)、喷头(9)、L型板(11)、左导向杆(13)、右导向杆(14)、左复位弹簧(15)、右复位弹簧(16)、开关(17)、平板(18)、限位支撑块(181),水泵(5)的进水端连接有抽水管(6),抽水管(6)伸入储水箱(3)内底部,水泵(5)的出水端连接有出水管(7),底板(1)顶部右侧设有N型管(8),N型管(8)底端与出水管(7)顶部端连接,N型管(8)前后两侧的内侧面均匀间隔设有喷头(9),底板(1)中部开有长方形通槽(10),底板(1)底部左侧设有L型板(11),L型板(11)上开有两个导向孔(12),左侧导向孔(12)内滑动式设有左导向杆(13),右侧导向孔(12)内滑动式设有右导向杆(14),右导向杆(14)顶部设有平板(18),平板(18)底部与L型板(11)顶部之间连接有右复位弹簧(16),右复位弹簧(16)套在右导向杆(14)外侧,左导向杆(13)顶部安装有开关(17),开关(17)位于平板(18)下方,左导向杆(13)顶端与L型板(11)顶部之间连接有左复位弹簧(15),左复位弹簧(15)套在左导向杆(13)外侧,长方形通槽(10)左右两侧的底板(1)底部均设有限位支撑块(181),水泵(5)与开关(17)之间有电连接。

2.按照权利要求1所述的一种露天矿场降尘装置,其特征是:底板(1)左侧底部设有延时机构(19)。

3.按照权利要求2所述的一种露天矿场降尘装置,其特征是:延时机构(19)包括有缸体(191)、橡胶活塞(192)、L型连接杆(193)、进气管(194)、出气管(195)、出气调节阀(196)和单向阀(197),底板(1)右侧底部设有缸体(191),缸体(191)内滑动式设有橡胶活塞(192),橡胶活塞(192)底部连接有L型连接杆(193),L型连接杆(193)穿过缸体(191)底部与右导向杆(14)底端连接,缸体(191)顶部左侧连接有进气管(194),缸体(191)顶部右侧连接有出气管(195),进气管(194)和出气管(195)上均安装有单向阀(197),出气管(195)上部安装有出气调节阀(196)。

4.按照权利要求3所述的一种露天矿场降尘装置,其特征是:还包括有锁死机构(20),锁死机构(20)包括有第一活塞块(202)、限位挡杆(203)、第二活塞块(204)、网格板(205)和压块(206),长方形通槽(10)左右两侧的底板(1)上均开有L型通槽(201),L型通槽(201)内中部设有网格板(205),L型通槽(201)内设有第一活塞块(202)和第二活塞块(204),第一活塞块(202)和第二活塞块(204)分别位于网格板(205)的上下两侧,第一活塞块(202)和第二活塞块(204)之间有液体,第一活塞块(202)上设有限位挡杆(203),第二活塞块(204)顶部设有压块(206)。

5.按照权利要求4所述的一种露天矿场降尘装置,其特征是:还包括有连接管(21)、出液阀门(22)和多孔滴管(23),N型管(8)内顶部中间连接有连接管(21),连接管(21)上安装有出液阀门(22),连接管(21)底端连接有多孔滴管(23)。

6.按照权利要求5所述的一种露天矿场降尘装置,其特征是:还包括有轴套(24)和Z型限位轴(25),底板(1)顶部左右对称设有轴套(24),轴套(24)内转动式地设有Z型限位轴(25),Z型限位轴(25)顶端与压块(206)底部接触。
