专利号: 2019101485981
申请人: 胡海明
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

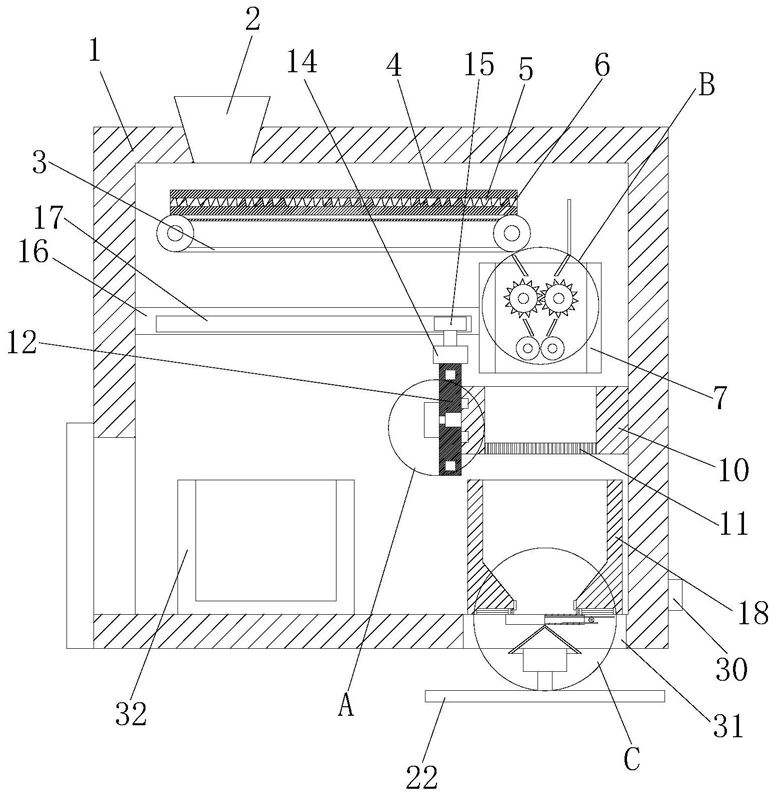

1.一种污水处理剂的播撒系统,包括播撒箱(1),其特征在于,所述播撒箱(1)的顶部设有进料斗(2),所述播撒箱(1)内传动安装有传送带(3),传送带(3)的两侧均设有挡板(4),两个挡板(4)相互靠近的一侧均开设有安装槽(5),两个安装槽(5)内均设有加热丝(6),所述播撒箱(1)的两侧内壁上固定安装有同一个顶部与底部均为开口的粉碎箱(7),所述粉碎箱(7)内转动安装有两个粉碎棍(8)和两个研磨棍(9),两个研磨棍(9)均位于两个粉碎棍(8)的下方,两个粉碎棍(8)的外侧均固定安装有多个粉碎刀片,两个粉碎棍(8)上的粉碎刀片相配合,所述播撒箱(1)内滑动安装有安装板(12),安装板(12)的一侧转动安装有位于粉碎箱(7)下方的筛分箱(10),所述筛分箱(10)的顶部与底部均为开口,所述筛分箱(10)的两侧内壁上固定安装有同一个筛板(11),筛板(11)上开设有多个筛分孔,所述粉碎箱(7)与播撒箱(1)的一侧内壁上固定安装有同一个连接板(16),连接板(16)的一侧固定安装有第一齿条(17),所述安装板(12)的顶部固定安装有第一电机(14),第一电机(14)的输出轴上固定安装有第一齿轮(15),第一齿轮(15)与第一齿条(17)相啮合,所述播撒箱(1)的底部内壁上固定安装有顶部为开口的存放箱(18),存放箱(18)的底部开设有出口(19),出口(19)与存放箱(18)的内部相连通,所述播撒箱(1)的底部开设有出料口(31),存放箱(18)的底部滑动安装有第一挡板(23)和第二挡板(24),第一挡板(23)与第二挡板(24)相互靠近的一侧相接触,第一挡板(23)和第二挡板(24)的底部均延伸至出料口(31)内,所述第二挡板(24)上开设有通孔(25),通孔(25)的底部内壁上固定安装有第二齿条(26),第二齿条(26)的一侧延伸至第二挡板(24)的外侧,所述第一挡板(23)靠近第二挡板(24)的一侧固定安装有第三齿条(27),第三齿条(27)的一侧贯穿通孔(25)并延伸至第二挡板(24)的外侧,播撒箱(1)内转动安装有第二齿轮(28),第二齿条(26)与第三齿条(27)相互靠近的一侧均与第二齿轮(28)相啮合,所述播撒箱(1)的底部固定安装有第三电机(21),第三电机(21)的输出轴上固定安装有位于播撒箱(1)下方的圆板(22),所述出料口(31)的侧壁固定安装有锥体(20),锥体(20)为中空结构,第三电机(21)的顶部位于锥体(20)内,锥体(20)位于第一挡板(23)和第二挡板(24)的下方。

2.根据权利要求1所述的一种污水处理剂的播撒系统,其特征在于,所述播撒箱(1)的底部内壁上放置有暂存箱(32),暂存箱(32)位于存放箱(18)的一侧,播撒箱(1)靠近暂存箱(32)的一侧开设有取放口,且播撒箱(1)的一侧铰接有箱门,箱门覆盖于取放口上。

3.根据权利要求1所述的一种污水处理剂的播撒系统,其特征在于,所述粉碎箱(7)的侧壁固定安装有两个第一斜板和两个第二斜板,两个第一斜板均位于传送带(3)和粉碎棍(8)之间,两个第二斜板均位于两个粉碎棍(8)和两个研磨棍(9)之间。

4.根据权利要求1所述的一种污水处理剂的播撒系统,其特征在于,所述安装板(12)靠近筛分箱(10)的一侧开设有柱形槽,柱形槽内转动安装有柱形块,柱形块的一侧与筛分箱(10)的一侧相焊接。

5.根据权利要求1所述的一种污水处理剂的播撒系统,其特征在于,所述安装板(12)远离筛分箱(10)的一侧固定安装有第四电机(13),第四电机(13)的输出轴与柱形块远离筛分箱(10)的一侧相焊接。

6.根据权利要求1所述的一种污水处理剂的播撒系统,其特征在于,所述播撒箱(1)的侧壁焊接有滑轨,安装板(12)的一侧固定安装有滑块,滑块与滑轨滑动连接。

7.根据权利要求1所述的一种污水处理剂的播撒系统,其特征在于,所述出口(19)的两侧内壁上均固定安装有对射型光电传感器(29),播撒箱(1)的一侧固定安装有报警器(30)和控制器,两个对射型光电传感器(29)与报警器(30)和控制器依次电性连接。

8.根据权利要求1所述的一种污水处理剂的播撒系统,其特征在于,所述存放箱(18)的底部开设有两个滑动凹槽,第一挡板(23)和第二挡板(24)的顶部均固定安装有滑动连接块,两个滑动连接块分别与两个滑动凹槽的侧壁滑动连接,滑动凹槽的两侧内壁上固定安装有同一个固定杆,滑动连接块与固定杆滑动连接。

9.根据权利要求1所述的一种污水处理剂的播撒系统,其特征在于,所述播撒箱(1)的侧壁转动安装有两个转动棍,传送带(3)与两个转动棍传动连接。

10.根据权利要求1所述的一种污水处理剂的播撒系统,其特征在于,所述播撒箱(1)的一侧内壁上固定安装有承载板,承载板的一侧固定安装有第二电机,第二电机的输出轴与第二齿轮(28)的一侧相焊接。
