1.一种1,6-己二异氰酸酯改性双酚A甲醛酚醛树脂的合成方法，其特征在于，包括以下步骤：步骤1，将双酚A甲醛酚醛树脂加入至丙酮中，搅拌至双酚A甲醛酚醛树脂完全溶解，制得混合溶液A；

步骤2，在混合溶液A中加入二月桂酸二丁基锡和1,6-己二异氰酸酯，反应后得到1,6-己二异氰酸酯改性双酚A甲醛酚醛树脂的粗产物B；

步骤3，将步骤2制得的粗产物透析后，得到透析产物C；

步骤4，将透析产物真空干燥后，制得深黄色的1,6-己二异氰酸酯改性双酚A甲醛酚醛树脂。

2.根据权利要求1所述的一种1,6-己二异氰酸酯改性双酚A甲醛酚醛树脂的合成方法，其特征在于，步骤1中，双酚A甲醛酚醛树脂和丙酮的混合比例为(10-30)g：(20-50)mL。

3.根据权利要求1所述的一种1,6-己二异氰酸酯改性双酚A甲醛酚醛树脂的合成方法，其特征在于，步骤2中，每10-30g双酚A甲醛酚醛树脂加入二月桂酸二丁基锡20-80μL。

4.根据权利要求1所述的一种1,6-己二异氰酸酯改性双酚A甲醛酚醛树脂的合成方法，其特征在于，步骤2中，每10-30g双酚A甲醛酚醛树脂加入1,6-己二异氰酸酯3-7g。

5.根据权利要求1所述的一种1,6-己二异氰酸酯改性双酚A甲醛酚醛树脂的合成方法，其特征在于，步骤2中，反应温度为10-30℃，反应时间为1-3h。

6.根据权利要求1所述的一种1,6-己二异氰酸酯改性双酚A甲醛酚醛树脂的合成方法，其特征在于，步骤3中，粗产物B的透析时间为3-6h。

7.根据权利要求1所述的一种1,6-己二异氰酸酯改性双酚A甲醛酚醛树脂的合成方法，其特征在于，步骤3中，透析时溶剂为丙酮。

8.根据权利要求1所述的一种1,6-己二异氰酸酯改性双酚A甲醛酚醛树脂的合成方法，其特征在于，步骤4中，透析产物的真空干燥温度为40-60℃。

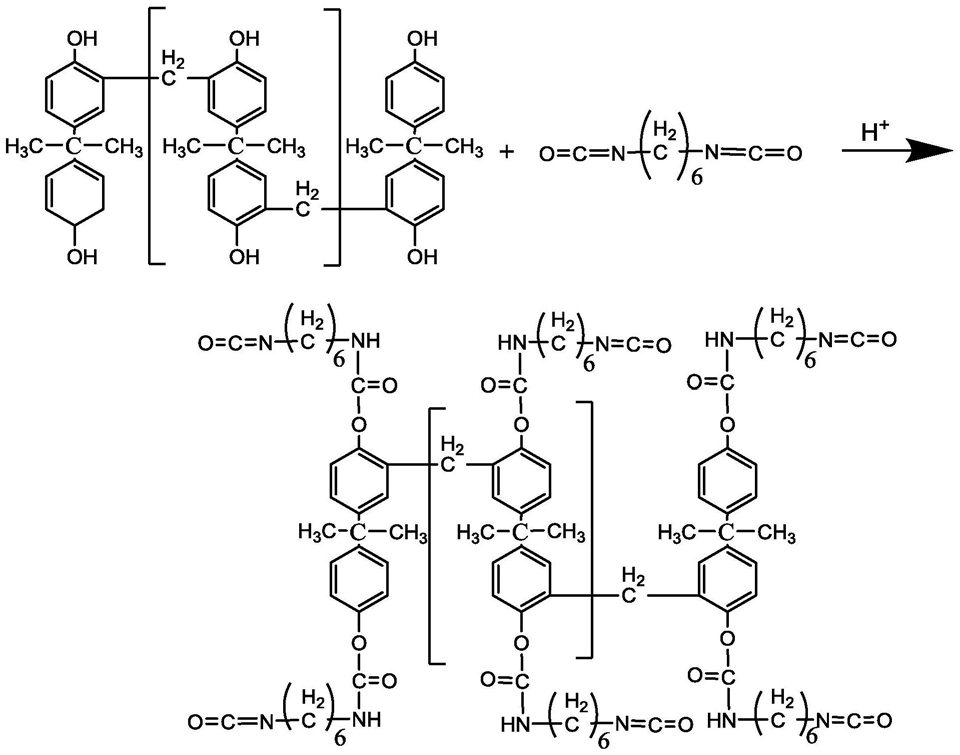

9.一种通过权利要求1-8任意一项所述的制备方法制备出的1,6-己二异氰酸酯改性双酚A甲醛酚醛树脂，其特征在于，所述1,6-己二异氰酸酯改性双酚A甲醛酚醛树脂的化学式为：所述1,6-己二异氰酸酯改性双酚A甲醛酚醛树脂为深黄色。
