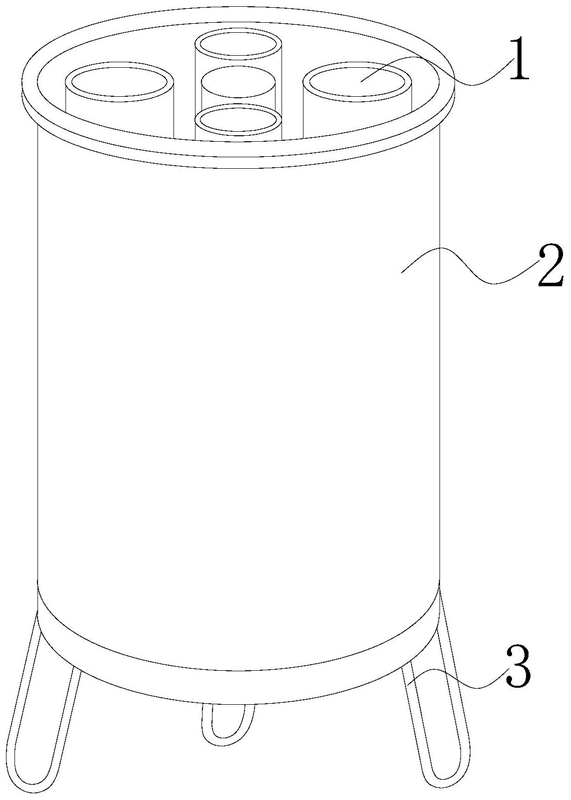

1.螺旋式J型雨伞缓慢旋转沥干的J型雨伞放置架，其结构包括沥干装置(1)、放置筒(2)、支架(3)，所述的沥干装置(1)安装在放置筒(2)中与放置筒(2)机械连接，其特征在于：所述的放置筒(2)底部设有支架(3)，所述的支架(3)与放置筒(2)机械焊接，所述的支架(3)呈三角鼎立状设立。

2.根据权利要求1所述的螺旋式J型雨伞缓慢旋转沥干的J型雨伞放置架，其特征在于：

所述的沥干装置(1)由沥干腔(101)、伞柄连接机构(102)、过水柱(103)、旋转沥干机构(104)、过水柱过水框(105)、集水腔(106)构成，所述的伞柄连接机构(102)与旋转沥干机构(104)机械连接，所述的旋转沥干机构(104)安装在沥干腔(101)中，所述的过水柱(103)设于沥干腔(101)中央，所述的过水柱(103)上固定设有过水柱过水框(105)，所述的过水柱过水框(105)与沥干腔(101)相通，所述的集水腔(106)与沥干腔(101)相通。

3.根据权利要求2所述的螺旋式J型雨伞缓慢旋转沥干的J型雨伞放置架，其特征在于：

所述的伞柄连接机构(102)由固定块(1021)、环形头(1022)、环形伸缩杆(1023)、伞体过腔(1024)、夹板(1025)构成，所述的夹板(1025)与环形头(1022)机械焊接，所述的环形头(1022)通过环形伸缩杆(1023)与固定块(1021)机械连接，所述的环形伸缩杆(1023)将伞体过腔(1024)环绕。

4.根据权利要求2所述的螺旋式J型雨伞缓慢旋转沥干的J型雨伞放置架，其特征在于：

所述的旋转沥干机构(104)由伞体腔(1041)、固定杆(1042)、固定盘(1043)、螺旋盘(1044)、立柱(1045)、弹簧(1046)、凸起腔(1047)、伞头槽(1048)、甩水框(1049)构成，所述的伞体腔(1041)与沥干腔(101)相通，所述的固定盘(1043)通过固定杆(1042)与伞头槽(1048)机械焊接，所述的固定盘(1043)与螺旋盘(1044)机械连接，所述的螺旋盘(1044)与立柱(1045)相连接，所述的甩水框(1049)与伞体腔(1041)壁体固定连接，所述的凸起腔(1047)与伞体腔(1041)壁体相连接。

5.根据权利要求4所述的螺旋式J型雨伞缓慢旋转沥干的J型雨伞放置架，其特征在于：

所述的螺旋盘(1044)攀附在立柱(1045)上并见立柱(1045)环绕，所述的立柱(1045)固定在凸起腔(1047)内底部。

6.根据权利要求4所述的螺旋式J型雨伞缓慢旋转沥干的J型雨伞放置架，其特征在于：

所述的伞头槽(1048)呈U字形结构设立，并且开口向上，并且伞头槽(1048)内以及边缘上均设有海绵层，避免旋转的过程中，伞头与伞头槽(1048)内壁摩擦会造成伞头磨损。
