专利号: 2019101522533
申请人: 绍兴柯桥精良机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

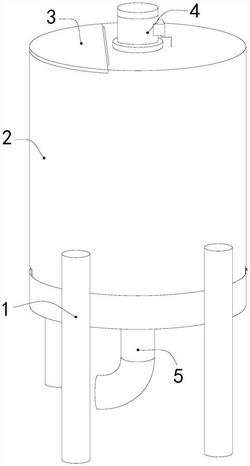

1.一种便于回收取出的厨余垃圾物液分离安全回收装置,其结构包括支撑脚杆(1)、物液分离装置(2)、进料盖(3)、电机(4)、排水管(5),所述物液分离装置(2)焊接有支撑脚杆(1),且底端设有排水管(5),所述电机(4)设于物液分离装置(2)顶端中部,所述进料盖(3)与物液分离装置(2)扣接,所述物液分离装置(2)包括排水内槽(a)、底盖(b)、第一活动接头(c)、过滤除水装置(d)、进料孔(e)、安全联动装置(f)、分离主机体(g),所述分离主机体(g)通过第一活动接头(c)扣接有底盖(b),且一体化设有排水内槽(a),所述排水内槽(a)贯穿分离主机体(g)与排水管(5)相通,所述过滤除水装置(d)与底盖(b)扣接,并与排水内槽(a)间隙配合,所述进料孔(e)与过滤除水装置(d)相通,所述过滤除水装置(d)与电机(4)扣接,所述安全联动装置(f)与底盖(b)、分离主机体(g)锁接,并与电机(4)电连接;所述过滤除水装置(d)包括底部滤板(d1)、装配卡杆(d2)、内槽(d3)、侧滤环(d4)、动力卡杆(d5)、装配顶板(d6)、第二活动接头(d7)、伸缩杆(d8)、第三活动接头(d9)、活动装配槽(d10)、活动装配头(d11),所述侧滤环(d4)与装配顶板(d6)锁接,并且通过内槽(d3)与进料孔(e)相通,所述装配顶板(d6)与动力卡杆(d5)焊接,并通过动力卡杆(d5)与电机(4)扣接,所述底部滤板(d1)锁接有活动装配头(d11),所述活动装配头(d11)一体化镶嵌设有活动装配槽(d10),所述伸缩杆(d8)通过第二活动接头(d7)与活动装配槽(d10)扣接,且通过第三活动接头(d9)与侧滤环(d4)镶嵌扣接,所述装配卡杆(d2)与底盖(b)镶嵌扣接,并且与底部滤板(d1)锁接;所述安全联动装置(f)包括接电触头(f1)、通电顶杆(f2)、绝缘顶压板(f3)、螺杆(f4),所述绝缘顶压板(f3)与底盖(b)胶接,且通过螺杆(f4)与分离主机体(g)锁接,所述通电顶杆(f2)与分离主机体(g)扣接,且与绝缘顶压板(f3)相接,所述接电触头(f1)与分离主机体(g)镶嵌胶接,并设于通电顶杆(f2)装配槽左右两侧,所述接电触头(f1)均与电机(4)电连接;

用户可通过进料孔(e)进行厨余垃圾的放入,使厨余垃圾进入内槽(d3),后可通过启动电机(4),使电机(4)通过动力卡杆(d5)、装配顶板(d6)带动侧滤环(d4)、底部滤板(d1)来进行旋转,从而使侧滤环(d4)内设有的内槽(d3)内厨余垃圾能够通过甩动进行物液分离,进而使液体经由侧滤环(d4)、底部滤板(d1)过滤后从排水内槽(a)、排水管(5)中排出,而在物液分离完毕以后,用户需要进行分离后垃圾取出回收时,可提供旋开螺杆(f4),使绝缘顶压板(f3)脱离锁定,进而使底盖(b)一端能够向下打开,且随着底盖(b)的打开,绝缘顶压板(f3)会脱离对通电顶杆(f2)的顶压,使通电顶杆(f2)随重力而下降,进而使通电顶杆(f2)脱离与接电触头(f1)的接触,即实现与接电触头(f1)连接的电机(4)的断电,以保证设备不会再进行甩干运作,而在底盖(b)打开同时,其还会通过装配卡杆(d2)带动同侧的底部滤板(d1)打开,进而使分离后的厨余垃圾能够随重力自动掉落排出,实现快速的取出回收,免于手动一一取出,便于使用。
