专利号: 2019101534757
申请人: 东阳市建凯信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手携物品或旅行品
更新日期:2024-10-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

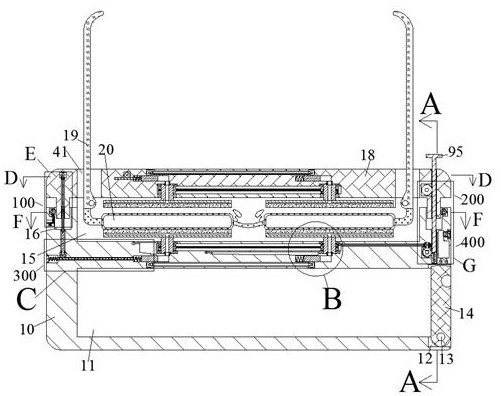

1.一种具有眼镜保养功能的眼镜盒,包括眼镜盒,所述眼镜盒内设有放置腔,其特征在于:所述放置腔下侧相通设有封闭转槽,所述封闭转槽内通过封闭转轴转动设有用以封闭所述放置腔的封闭板,所述封闭转轴上固设有扭力弹簧,所述放置腔上侧设有开口朝上的清洁腔,所述清洁腔外侧对称设有插配槽,所述眼镜盒上侧设有下端与所述插配槽插配连接的清洁盖,所述眼镜盒内设有调节装置,所述调节装置用以调节所述清洁盖与所述眼镜盒之间的距离,所述清洁盖内设有两侧对称且连通所述清洁腔与外界空间的贯穿孔,所述清洁腔内放置有贯穿所述贯穿孔的眼镜架,所述眼镜架设置有眼镜片,所述清洁腔上下对称设有分别位于所述清洁盖及所述眼镜盒内的转动皮带槽,所述转动皮带槽内两侧对称设有转动轮,所述转动皮带槽一侧设有转动装置,靠近所述转动装置一侧的所述转动轮与所述转动装置动力连接,同侧所述转动轮之间通过转动皮带动力连接,所述转动轮内设有流通孔,所述转动轮相对一端伸入所述清洁腔内且固设有转动盘,所述转动盘内设有与所述流通孔相通的流通孔,所述转动盘靠近所述清洁腔一端面固设有清洁布,上下对称的两个所述转动皮带槽远离所述清洁腔的一侧均相通设有两个相同结构的挤压槽,所述挤压槽内滑动设有挤压块,所述挤压块远离所述转动装置的一端固设有挤压弹簧,所述清洁腔远离所述转动装置的一侧设有按压装置,所述挤压块与所述按压装置动力连接,下侧的所述挤压槽上侧相通设有水槽,所述转动装置远离所述转动皮带槽一侧设有储液装置,所述水槽与所述储液装置连通,上侧的所述挤压槽远离所述清洁腔的一侧相通设有上储液腔,所述上储液腔远离所述清洁腔一侧与外界空间之间连通设有上进液口,所述上进液口内螺纹连接有上密封块,所述上密封块上固设有上密封圈;将所述眼镜架放入所述清洁腔内,所述眼镜片与下侧的所述清洁布抵接,升降调节所述清洁盖使得上侧的所述清洁布与所述眼镜片抵接,通过所述调节装置将所述清洁盖固定,通过所述按压装置使得所述清洁布上具有清洁液,所述转动装置工作使得所述清洁布转动对所述眼镜片清洁。

2.根据权利要求1所述的一种具有眼镜保养功能的眼镜盒,其特征在于:所述调节装置包括两侧对称与所述插配槽相通的调节转槽,所述调节转槽内通过调节转轴转动设有调节齿轮,所述调节齿轮靠近所述插配槽一端面与所述清洁盖啮合连接,两侧的所述调节转轴之间通过齿形带动力连接,所述调节齿轮上均布设有六个锁定槽,远离所述转动装置一侧的所述调节转槽下侧与外界空间相通设有拉槽,所述拉槽内滑动设有上端与所述锁定槽卡接的拉杆,所述拉杆下端面固设有拉伸弹簧;下拉所述拉杆使得所述调节齿轮可转动,下压所述清洁盖沿着插配槽下降调节所述清洁腔空间大小,调节结束后,所述拉杆上升将所述调节齿轮卡接固定,使得所述清洁盖稳定。

3.根据权利要求1所述的一种具有眼镜保养功能的眼镜盒,其特征在于:所述转动装置包括上下贯穿的升降滑槽,所述升降滑槽内滑动设有升降杆,所述眼镜盒内设有所述插配槽相通的啮合槽,所述升降杆下端伸入所述啮合槽内且固设有顶压弹簧,所述啮合槽一侧相通设有连接转槽,所述连接转槽内转动设有与所述升降杆啮合连接的啮合齿轮,所述啮合齿轮上固设有第一锥齿轮,所述第一锥齿轮上端面啮合连接有第二锥齿轮,所述第二锥齿轮上端面固设有连接转轴,所述连接转轴与下侧的靠近所述升降滑槽一侧的所述转动轮通过同步皮带动力连接,所述升降滑槽一侧相通设有传动转槽,所述传动转槽内通过传动转轴转动设有与所述升降杆啮合连接的传动齿轮,所述传动转槽一侧相通设有啮合腔,所述传动转轴一端伸入所述啮合腔内且固设有第三锥齿轮,所述啮合腔内通过连接轴转动设有与所述第三锥齿轮啮合连接的第四锥齿轮,所述啮合腔远离所述升降滑槽一侧相通设有传动槽,所述连接轴远离所述升降杆一端伸入所述传动槽内且固设有第五锥齿轮,所述第五锥齿轮下端面啮合连接有第六锥齿轮,所述第六锥齿轮与上侧的靠近所述升降杆一侧的所述转动轮之间通过传动皮带动力连接;下压所述升降杆,使得所述啮合齿轮转动,通过所述同步皮带使得下侧的所述转动轮带动下侧的所述清洁布转动,对镜片的下端面进行清洁,所述传动齿轮转动使得上侧的所述转动轮带动上侧的所述清洁布转动,对镜片的上端面进行清洁。

4.根据权利要求1所述的一种具有眼镜保养功能的眼镜盒,其特征在于:所述按压装置包括与所述挤压槽远离所述清洁腔一侧相通的皮带转槽,所述皮带转槽转动设有与所述挤压块啮合连接的转动齿轮,上下同侧的所述皮带转槽之间连通,同侧的所述转动齿轮之间通过协同皮带动力连接,上下两个所述挤压槽远离所述升降杆一侧的相通设有按压槽,所述按压槽内滑动设有按压杆,所述按压杆靠近所述升降杆一端与所述挤压块固连,下侧的所述按压槽与外界空间相通,且所述按压杆上固设有按压弹簧,下侧的所述按压槽上侧相通设有连动转槽,所述连动转槽内转动设有与所述按压杆啮合连接的连动齿轮,所述连动齿轮上固设有第七锥齿轮,所述连动转槽内通过花键套转动设有与所述第七锥齿轮啮合连接的第八锥齿轮,所述花键套上端伸入所述插配槽内,所述清洁盖内与所述花键套对应位置设有与所述插配槽相通的啮合空间,所述啮合空间内通过花键轴转动设有第一齿轮,所述花键轴下端与所述花键套花键连接,所述啮合空间内通过齿轮转轴转动设有与所述第一齿轮啮合连接的第二齿轮,所述贯穿孔远离所述啮合空间的一侧设有齿轮转槽,所述齿轮转槽下侧与上侧的所述按压槽相通,所述齿轮转槽内通过芯轴转动设有下端与所述按压杆啮合连接的按压齿轮,所述芯轴与所述齿轮转轴之间通过连接皮带动力连接;按压下侧的所述按压杆,通过所述协同皮带使得下侧的两个所述挤压块靠近所述升降杆方向移动,将所述挤压槽内的清洁液推送至下侧的所述清洁布内,下侧的所述按压杆水平移动时,通过所述花键套使得及所述连接皮带使得按压齿轮转动,则上侧的所述按压杆靠近所述升降杆方向移动,将所述挤压槽内的清洁液推送至上侧的所述清洁布内,拉动所述按压杆则使得所述水槽内的清洁液定量进入所述挤压槽内。

5.根据权利要求1所述的一种具有眼镜保养功能的眼镜盒,其特征在于:所述储液装置包括下储液腔,所述下储液腔下侧相通设有两个对称的导液管,所述导液管分别与下侧的所述水槽相通,所述下储液腔与外界空间之间连通设有下进液口,所述下进液口内螺纹连接有下密封块,所述下密封块上固设有下密封圈;通过所述下进液口将清洁液放置于所述下储液腔内,再通过所述下密封圈对所述下储液腔密封,所述下储液腔内的清洁液通过所述导液管进入所述水槽内。
