专利号: 2019101551146
申请人: 南京涵铭置智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

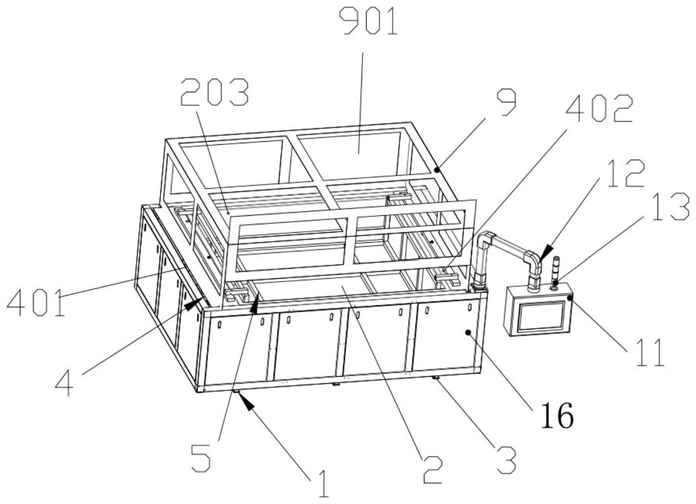

1.一种管路气密性自动检测试验台,其特征在于,包括;

外框架,设置在所述外框架内侧的内水箱,设置在所述内水箱下面的水箱支撑架、设置在所述外框架上面的安全防护装置;

升降装置,包括对称安装在所述内水箱两侧的连接板、对称安装固定在所述水箱支撑架两侧气缸安装座、安装在所述气缸安装座上面升降气缸、安装固定所述连接板上面导套、滑动连接在所述导套中间导杆;

升降架,设置所述内水箱里面,其两端分别与所述升降装置相互连接;所述升降架底部设置有防漏网板;

吹气装置,设置在所述升降架的内侧面;

加热装置,包括温度传感器及与所述温度传感电连接的加热器;

标记装置,设置在所述安全防护装置内侧,包括防水机械手、设置在所述防水机械手一端探头及设置所述探头同侧的标记笔。

2.如权利要求1所述的一种管路气密性自动检测试验台,其特征在于,所述外框架为中空结构,包括外框架本体及设置在所述外框架上面的门锁组件、所述外框架上面设置有悬臂,连接固定在所述悬臂一端的控制箱;

其所述控制箱上面设置有三色灯。

3.如权利要求1所述的一种管路气密性自动检测试验台,其特征在于,所述内水箱,包括内水箱本体,及分别设置所述内水箱侧面和底部溢水口、进水孔和出水孔。

4.如权利要求1所述的一种管路气密性自动检测试验台,其特征在于,所述吹气装置包括;增压装置、设置在所述增压装置一端的储气装置、连接在所述增压装置进气口的进气管、连接固定在所述进气管一端的吹气嘴、设置在所述吹气嘴一端的快速密封连接装置。

5.如权利要求1所述的一种管路气密性自动检测试验台,其特征在于,所述安全防护装置包括安全防护罩及安装固定在所述安全防护罩内侧的透明防护件;

其所述安全防护装置的侧面设置有升降门。

6.如权利要求4所述的一种管路气密性自动检测试验台,其特征在于,所述快速密封连接装置包括;软管、设置在所述软管一端的软管活动接头螺母、安装在所述软管活动接头螺母内部的断面密封圈、螺纹连接在软管活动接头螺母且挤压所述断面密封圈的活动接头、设置所述活动接头凹槽内的组合垫及设置所述活动接头另一端的密封端头。

7.如权利要求4所述的一种管路气密性自动检测试验台,其特征在于,所述吹气装置上设置有高压球阀、设置在所述高压球阀一端的测压装置。

8.如权利要求1所述的一种管路气密性自动检测试验台,其特征在于,控制箱、加热装置、测压装置电连接;同时吹气装置、升降装置、升降门和测压装置气连接。

9.一种管路气密性自动检测试验台的工作方法,其特征在于,包括如下步骤;

S1、操作员将内水箱放满足够量的水,然后被测件工件安装在快速连接装置中;

S2、操作员设置参数,设定压力、加压时间、检测时间和保压时间等S3、操作员启动设备,升降门关闭;

S4、当升降门完全关闭时,其升降装置、标记装置和增压装置同时开始工作,同时高压球阀打开,其中升降装置带动被测件工件下降到内水箱的水下直至升降装置下降下限位;

然增压装置向被测工件中加压,直至到达设定数值;

S5、测压装置实时监测气被测工件内部压力,当到达设置的是参数值后,高压球阀关闭,被测工件保压开始倒计时;

S6、然后被测件保压开始中,测压装置实时监测被测工件的压力,同时标记装置实时监测其被测工件,如果某个通道的被检测工件泄露,同时标记装置中的标记笔标记处泄露的具体位置,其他通道的继续工作,直至保压时间结束;

S7、当保压时间结束后,其升降装置带动被测工件浮出水面,当升降装置上升到上限位时,吹气装置开始工作,吹走被测工件上面的水;

S8、然后升降门开启,操作员取出工件。
