专利号: 2019101556347
申请人: 王莉
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

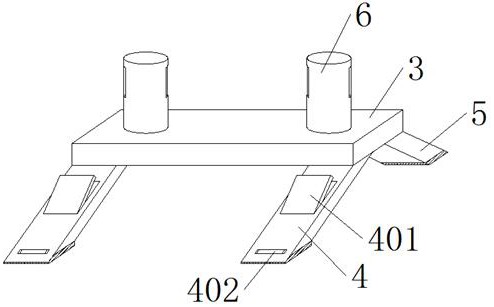

1.一种货车防碾压辅助刹车装置,其特征在于:所述货车防碾压辅助刹车装置包括货车(1)、固定块(2)、电机(201)、辅助刹车块(3)、托板(4)、承物板(401)、转轴(4011)、挡板(402)、摩擦盘(403)、连接杆(404)、第一竖杆(4041)、第二竖杆(4042)、收容槽(405)、弹簧柱(406)、活动室(407)、辅刹板(5)、活动固定柱(6)、齿槽(601)、液压千斤顶(7)、耐磨盘(701)、阻条(7011)和阻球(7012),所述货车(1)前侧中部固定连接有固定块(2),所述固定块(2)左右两侧中部均嵌入设置有电机(201),所述固定块(2)底端活动连接有辅助刹车块(3),所述辅助刹车块(3)底部前端左右两侧均焊接有托板(4),所述辅助刹车块(3)底部后侧左右两端均焊接有辅刹板(5),所述辅助刹车块(3)顶端中部左右两侧均焊接有活动固定柱(6),所述活动固定柱(6)中部左右两侧均嵌入设置有齿槽(601),所述货车(1)后侧底部设置有液压千斤顶(7),所述液压千斤顶(7)底部螺纹连接有耐磨盘(701),所述耐磨盘(701)底端中部一体设置有阻条(7011),所述耐磨盘(701)底端左右两侧均设置有阻球(7012),所述托板(4)底端螺纹连接有摩擦盘(403),所述托板(4)前端顶侧中部通过转轴(4011)活动连接有承物板(401),所述托板(4)前端底侧中部嵌入设置有挡板(402),所述挡板(402)后侧底端固定连接有连接杆(404),所述连接杆(404)前端中部固定连接有第一竖杆(4041),所述连接杆(404)前端顶部固定连接有第二竖杆(4042),所述托板(4)前端顶侧中部嵌入设置有收容槽(405),所述托板(4)前端内壁嵌入设置有活动室(407),且活动室(407)顶端固定连接有弹簧柱(406)。

2.根据权利要求1所述的一种货车防碾压辅助刹车装置,其特征在于,所述托板(4)和辅刹板(5)的数量均为2个,且托板(4)和辅刹板(5)均呈倾斜状设置,且托板(4)的倾斜角度为15°-30°,且托板(4)和辅刹板(5)底端呈水平设置,且挡板(402)外侧粘接有棉垫,且棉垫顶端均为圆弧状设置。

3.根据权利要求1所述的一种货车防碾压辅助刹车装置,其特征在于,所述连接杆(404)呈长方体板状设置,且连接杆(404)顶端中部设置有转动轴,且连接杆(404)顶端底部固定连接有弹簧柱(406),且连接杆(404)顶端通过第一竖杆(4041)、第二竖杆(4042)连接有承物板(401),且第一竖杆(4041)短于第二竖杆(4042)。

4.根据权利要求1所述的一种货车防碾压辅助刹车装置,其特征在于,所述电机(201)的数量为2组,且每组电机(201)为2个,且电机(201)均通过齿轮与齿槽(601)契合,且齿槽(601)内壁嵌入设置有方形齿状槽,且电机(201)通过电线与轻触开关电性连接,且轻触开关设置于刹车底端,且轻触开关通过电线与车载电源电性连接。

5.根据权利要求1所述的一种货车防碾压辅助刹车装置,其特征在于,所述液压千斤顶(7)包括油室、油泵、储油腔、活塞、摇把、油阀,且液压千斤顶(7)呈3节伸缩设置,且液压千斤顶(7)通过电线与轻触开关电性连接。

6.根据权利要求1所述的一种货车防碾压辅助刹车装置,其特征在于,所述辅助刹车块(3)呈方形设置,且辅助刹车块(3)顶部前端呈圆弧状设置,且辅助刹车块(3)长度等于货车(1)宽度的五分之四,所述摩擦盘(403)底部为橡胶垫。

7.根据权利要求1所述的一种货车防碾压辅助刹车装置,其特征在于,所述阻条(7011)呈三棱柱状设置,且阻条(7011)棱边方向两两相对设置,且耐磨盘(701)为橡胶层。
