专利号: 2019101569277
申请人: 安徽工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

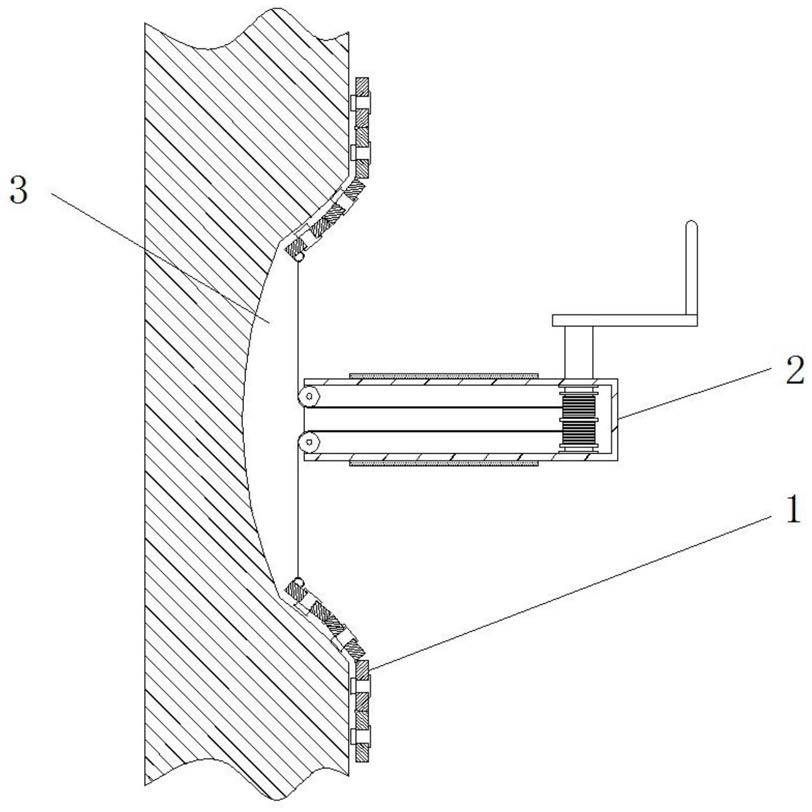

1.一种汽车凹陷修复工具,其特征在于,包括拉力件(2)和一对吸附链(1),所述吸附链(1)由至少4个矩形体铰接块(12)相互铰接形成的,所述矩形体铰接块(12)的对立面沿同一方向的侧面底部均设有供相邻矩形体铰接块(12)铰接的铰接点(14),所述吸附链(1)远离铰接点(14)一侧一端的矩形体铰接块(10)上设置有挂钩(11),所述矩形体铰接块(10)沿宽度方向贯穿设置有T型固定杆(13),且T型固定杆(13)靠近铰接点的一端设置有吸盘(15),所述拉力件(2)包括圆柱筒(24)、导向轮(25)、旋转轴(28)、旋转把手(22)、隔板(21)、连接绳二(26)和连接绳一(27),所述圆柱筒(24)的一端设置有开口,且开口位置处的圆柱筒(24)内部两侧对称设置有导向轮(25),所述旋转轴(28)通过轴承设置在圆柱筒(24)内部远离导向轮(25)的一端,且旋转轴(28)的一端延伸至圆柱筒(24)的外侧固定连接有旋转把手(22),所述旋转轴(28)上等间距设置有3个隔板(21)将旋转轴(28)分成了绕线区一和绕线区二,所述绕线区一上缠绕有连接绳二(26),且连接绳二(26)的一端经过靠近绕线区一一侧的导向轮(25)延伸与其中一个吸附链(1)的挂钩(11)连接,所述绕线区二上缠绕有连接绳一(27),且连接绳一(27)的一端经过靠近绕线区二一侧的导向轮(25)延伸与另一个吸附链(1)的挂钩(11)连接。

2.根据权利要求1所述的一种汽车凹陷修复工具,其特征在于,所述矩形体铰接块(10)的个数为4个。

3.根据权利要求1所述的一种汽车凹陷修复工具,其特征在于,所述圆柱筒(24)的外侧设置有防护垫。

4.根据权利要求1所述的一种汽车凹陷修复工具,其特征在于,所述T型固定杆(13)靠近铰接点(14)的一端设置有橡胶垫。

5.根据权利要求1所述的一种汽车凹陷修复工具,其特征在于,所述连接绳二(26)和连接绳一(27)皆采用钢丝绳。
