专利号: 2019101575545
申请人: 马鞍山领瞻机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

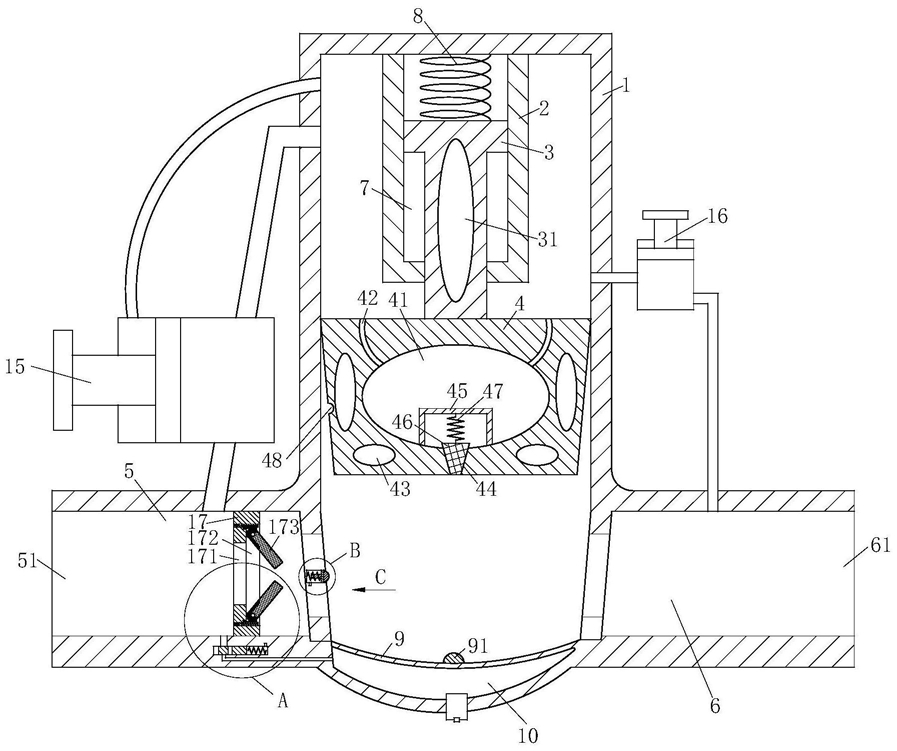

1.一种防泄漏密封阀,其特征在于:包括阀体(1)、立柱(2)、滑动轴(3)、密封塞(4)、进液腔(5)、进液口(51)、出液腔(6)和出液口(61);所述立柱(2)固连在阀体(1)顶端,立柱(2)中间开有滑动腔;所述滑动轴(3)滑动连接在立柱(2)的滑动腔内,滑动轴(3)将滑动腔下部密封成第一密封腔(7),滑动轴(3)一端与阀体(1)顶端之间设有拉力弹簧(8);所述密封塞(4)固连在滑动轴(3)一端,密封塞(4)可沿阀体(1)内壁滑动,密封塞(4)侧壁上开有凹坑(48);所述进液腔(5)设在阀体(1)侧壁左侧,且进液腔(5)一端与阀体(1)内部连通,进液腔(5)另一端设有进液口(51);所述出液腔(6)设在阀体(1)侧壁右侧,且出液腔(6)一端与阀体(1)内部连通,出液腔(6)另一端设有出液口(61);所述阀体(1)底部靠上位置设有圆弧形挡板(9);所述圆弧形挡板(9)与阀体(1)底部围成一个第二密封腔(10);所述第二密封腔(10)底部设有单向阀,第二密封腔(10)底部通过管道和单向阀与阀体(1)内密封塞(4)上方的空腔连通;所述阀体(1)左右侧壁上正对进液腔(5)和出液腔(6)的位置开有圆形过水孔,阀体(1)左侧壁内开有第一滑槽(11);所述第一滑槽(11)位于圆形过水孔旁侧,第一滑槽(11)内滑动连接有第一滑块(12);所述第一滑块(12)一端固连有连杆,第一滑块(12)另一端固连有半球形顶块(13),第一滑块(12)与第一滑槽(11)之间设有伸缩弹簧(14);所述滑槽底部一侧设有气孔;所述进液腔(5)顶部侧壁上开有吸水孔;所述吸水孔通过吸水管与阀体(1)内密封塞(4)上方的空腔连通;所述吸水管上设有单向吸水阀(15);所述进液腔(5)底部侧壁上开有排水孔(52),进液腔(5)底部侧壁内开有第二滑槽(53);所述第二滑槽(53)内滑动连接有第二滑块(54);所述第二滑块(54)与第二滑槽(53)之间设有复位弹簧(55),第二滑块(54)上开有连接孔(56);所述排水孔(52)与第二滑槽(53)连通;所述第二滑槽(53)底部正对排水孔(52)的位置开有L形孔(57);所述L形孔(57)与第二密封腔(10)连通;所述出液腔(6)顶部侧壁上开有出水孔;所述出水孔通过排水管与阀体(1)内密封塞(4)上方的空腔连通;所述排水管上设有单向出水阀(16)。

2.根据权利要求1所述的一种防泄漏密封阀,其特征在于:所述进液腔(5)内设有环形挡板(17);所述环形挡板(17)中间开有圆形通孔(171),环形挡板(17)侧面上正对圆形通孔(171)的位置开有凹槽(172);所述凹槽(172)内转动连接有两个密封板(173);两个所述密封板(173)转动连接的端面为滚齿(174),所述凹槽(172)上下端面滑动连接有两个齿条(175);所述环形挡板(17)内正对齿条(175)的位置开有两个第三滑槽(176);所述齿条(175)可在第三滑槽(176)内滑动,齿条(175)一端与第三滑槽(176)之间设有拉簧(177),齿条(175)将第三滑槽(176)密闭成第三密封腔(178),齿条(175)与滚齿(174)相互啮合;所述第三密封腔(178)通过管道与第一密封腔(7)连通。

3.根据权利要求2所述的一种防泄漏密封阀,其特征在于:所述齿条(175)内开有水槽(18),齿条(175)的齿顶为圆弧结构,齿条(175)的齿根处为尖端结构,齿条(175)的尖端结构处开有一组水孔与水槽(18)连通;所述水槽(18)的出口处设有单向阀;两个所述密封板(173)内均开有排水槽(19);密封板(173)的滚齿(174)的齿根处均开有通水孔;所述通水孔与排水槽(19)连通;所述排水槽(19)的出口处设有单向阀。

4.根据权利要求1所述的一种防泄漏密封阀,其特征在于:所述密封塞(4)内开有存液腔(41),密封塞(4)上表面开有两个弧形孔(42)与存液腔(41)连通,密封塞(4)内存液腔(41)外围设有四个气腔(43),密封塞(4)底部开有锥形孔(44);所述存液腔(41)内设有支撑块(45);所述支撑块(45)内开有空腔;所述空腔内设有锥形塞(46);所述锥形塞(46)与支撑块(45)之间设有压簧(47),锥形塞(46)与锥形孔(44)匹配。

5.根据权利要求书4所述的一种防泄漏密封阀,其特征在于:所述滑动轴(3)内中间位置开有充气腔(31);所述充气腔(31)通过管道与密封塞(4)内的四个气腔(43)连通。

6.根据权利要求4所述的一种防泄漏密封阀,其特征在于:所述圆弧形挡板(9)顶端中间位置设有凸块(91);所述凸块(91)正对锥形孔(44),凸块(91)的直径小于锥形孔(44)的小端直径。
