专利号: 2019101575653
申请人: 苏州因知成新能源有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

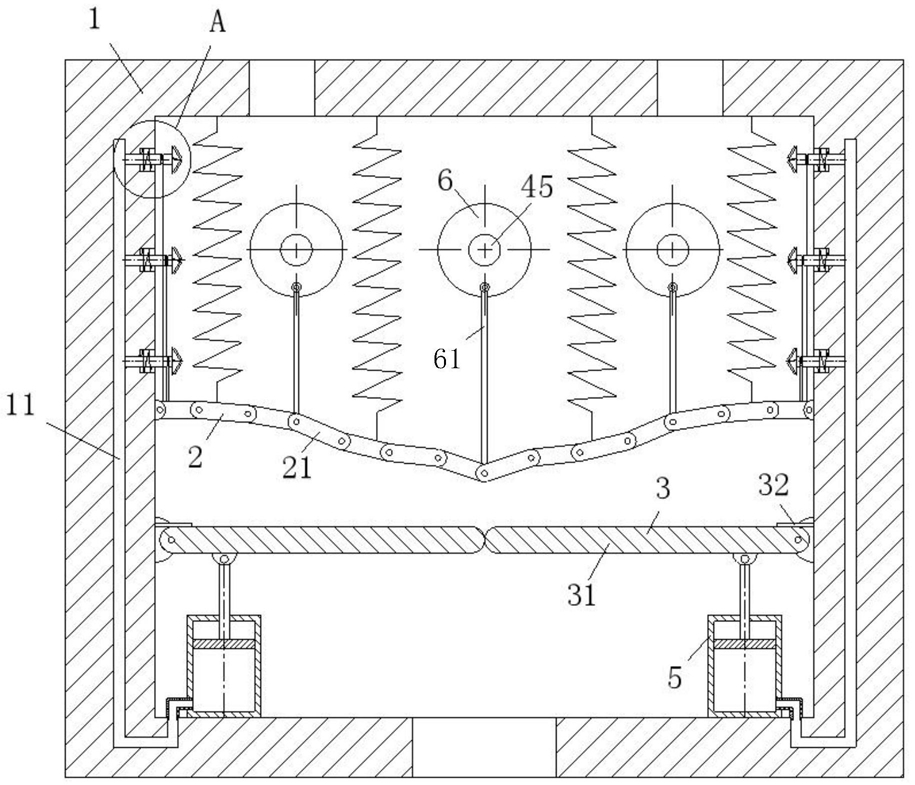

1.一种喷油燃烧式垃圾焚烧炉,其特征在于:包括炉体(1),炉体(1)上方设有进料口,炉体(1)下方设有出料口,炉体(1)中设有炉排(2)与密封件(3),密封件(3)位于炉排(2)的下方,密封件(3)用于堆积垃圾焚烧产物;所述炉排(2)通过多块长条形的连接板(21)铰接而得,炉排(2)上设有与炉体(1)内部顶壁相连接的弹簧;所述炉体(1)后方外壁上设有多个输油模块(4),输油模块(4)包括固定框(41)、一号转盘(42)、活塞框(43)、二号转盘(44)与转轴(45);所述固定框(41)通过一个矩形框与一个圆形框上下组合而得,矩形框与外界的进油管道相连通,固定框(41)固定在炉体(1)后方外壁上,一号转盘(42)转动安装在矩形框与圆形框的连接处,一号转盘(42)与矩形框、圆形框内的空腔相接触;所述活塞框(43)通过一个矩形的空心杆(46)与圆环(47)组合而得,圆环(47)与圆形框的内壁相接触,矩形的空心杆(46)上端穿过一号转盘(42)并能够在一号转盘(42)中滑动,矩形的空心杆(46)的右侧设有通道,通道的位于空心杆(46)与圆环(47)接触部位,当空心杆(46)向上滑动时一号转盘(42)能够将通道密封;所述圆环(47)上位于圆环(47)与空心杆(46)连接部位的右侧设有与圆环(47)内部相连通的通孔;所述二号转盘(44)安装在活塞框(43)的圆环(47)中,二号转盘(44)的圆周上设有环形槽(48),环形槽(48)与圆环(47)上的通孔相连通,圆环(47)能够将二号转盘(44)密封,二号转盘(44)与圆环(47)内壁滑动接触;所述转轴(45)转动安装在炉体(1)上,转轴(45)一端与二号转盘(44)固定连接并通过固定框(41)上设置的电机驱动,转轴(45)偏离二号转盘(44)的圆心,且转轴(45)位于圆形框的圆心,转轴(45)的另一端位于炉体(1)中,转轴(45)内部设有圆形通道,转轴(45)位于二号转盘(44)内部分设有进油孔,进油孔穿过二号转盘(44)与二号转盘(44)上的环形槽(48)相连通,转轴(45)位于炉体(1)内部分沿转轴(45)长度方向上设有多组出油孔(49),出油孔(49)沿转轴(45)的圆周均匀分布;所述炉体(1)后方设有控制器,控制器用于控制电机的工作。

2.根据权利要求1所述的一种喷油燃烧式垃圾焚烧炉,其特征在于:所述密封件(3)包括铰接在炉体(1)左右内壁上的两个密封板(31),密封板(31)的铰接点处设有限制密封板(31)向上转动的限位块(32),密封板(31)的下表面与炉体(1)内部底板上左右对称设置的两个气缸(5)的活塞杆相铰接;所述炉体(1)内部设有导气通道(11),导气通道(11)与炉排(2)上方的空间相连通,导气通道(11)的接口与气缸(5)的出气口相连通。

3.根据权利要求1所述的一种喷油燃烧式垃圾焚烧炉,其特征在于:所述转轴(45)位于炉体(1)内的一端设有三号转盘(6),三号转盘(6)上偏心铰接有连杆(61),连杆(61)的下端铰接在炉排(2)的连接板(21)的铰接轴上,当活塞框(43)的圆环(47)位于最底端的时候,连杆(61)的铰接点位于三号转盘(6)的正上方。

4.根据权利要求1所述的一种喷油燃烧式垃圾焚烧炉,其特征在于:所述转轴(45)上设有与出油孔(49)对应分布的导油杆(7),导油杆(7)与转轴(45)之间连接有弹簧,导油杆(7)的截面为圆弧形,导油杆(7)用于将燃油导向垃圾中。

5.根据权利要求4所述的一种喷油燃烧式垃圾焚烧炉,其特征在于:所述导油杆(7)为弹性材质并且导油杆(7)能够随着温度的增高而逐渐展平。

6.根据权利要求1所述的一种喷油燃烧式垃圾焚烧炉,其特征在于:所述导气通道(11)与炉排(2)上方空间连通的一端转动安装有导气杆(8),导气杆(8)位于炉体(1)内一端为圆锥形阻挡块(81),阻挡块(81)的圆锥面上周向均匀设有三块弧形板(82),阻挡块(81)与炉体(1)靠近的平面上设有与导气杆(8)内部相连通的气孔;所述导气杆(8)与炉体(1)内壁之间设有扭簧,导气杆(8)上设有收线槽,收线槽中收卷有钢丝绳(83),钢丝绳(83)的另一端连接在炉排(2)上。
