专利号: 2019101578736
申请人: 阜阳正林新能源科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

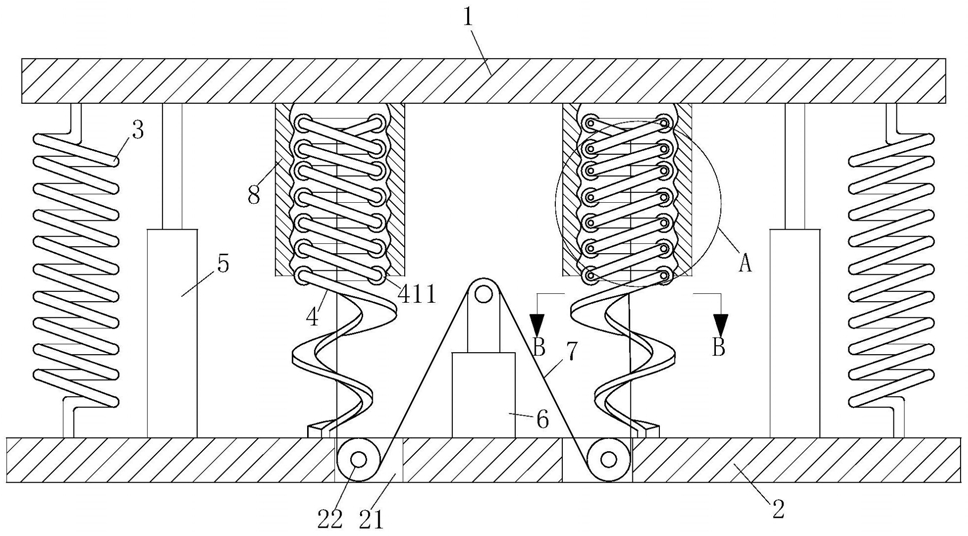

1.一种工程车辆用汽车减震器,其特征在于:包括一号连接板(1)、二号连接板(2)、一号弹簧(3)、二号弹簧(4)、位移传感器(5)、液压缸(6)和刚性绳(7);所述一号连接板(1)与车身固定连接;所述二号连接板(2)与减震器支座固定连接,二号连接板(2)上设有两个一号槽(21),一号槽(21)内设有滑轮(22),滑轮(22)通过固定轴与一号槽(21)内壁转动连接;

所述液压缸(6)固定于二号连接板(2)表面;所述二号弹簧(4)为两个,二号弹簧(4)对称分布于液压缸(6)两侧,二号弹簧(4)一端与二号连接板(2)固定连接,二号弹簧(4)另一端与刚性绳(7)一端固定连接,刚性绳(7)通过滑轮(22)过渡与液压缸(6)活塞端部固定连接;所述位移传感器(5)为两个,位移传感器(5)对称分布于二号弹簧(4)两侧,位移传感器(5)与二号连接板(2)固定连接;所述一号弹簧(3)为两个,一号弹簧(3)对称分布于位移传感器(5)两侧,一号弹簧(3)与二号连接板(2)固定连接。

2.根据权利要求1所述的一种工程车辆用汽车减震器,其特征在于:一号连接板(1)上对称固定安装两个套筒(8);所述二号弹簧(4)伸入套筒(8)内。

3.根据权利要求2所述的一种工程车辆用汽车减震器,其特征在于:所述二号弹簧(4)下端横截面为矩形,二号弹簧(4)下端端部与二号连接板(2)固定连接,二号弹簧(4)下端位于套筒(8)下侧;所述二号弹簧(4)上端横截面为圆形,二号弹簧(4)下端的横截面面积大于二号弹簧(4)上端横截面面积,二号弹簧(4)上端伸入套筒(8)内。

4.根据权利要求1所述的一种工程车辆用汽车减震器,其特征在于:所述二号弹簧(4)下端为倒锥形,且二号弹簧(4)下端外表面包有橡胶。

5.根据权利要求1所述的一种工程车辆用汽车减震器,其特征在于:所述二号弹簧(4)下端侧壁上均匀设有若干个锥形的通槽(421)。

6.根据权利要求2所述的一种工程车辆用汽车减震器,其特征在于:所述套筒(8)内壁呈波浪形;所述套筒(8)内的二号弹簧(4)上端两侧均匀对称套设转轮(411),且转轮(411)与二号弹簧(4)上端铰接。
