专利号: 2019101585570
申请人: 吉林工程技术师范学院
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

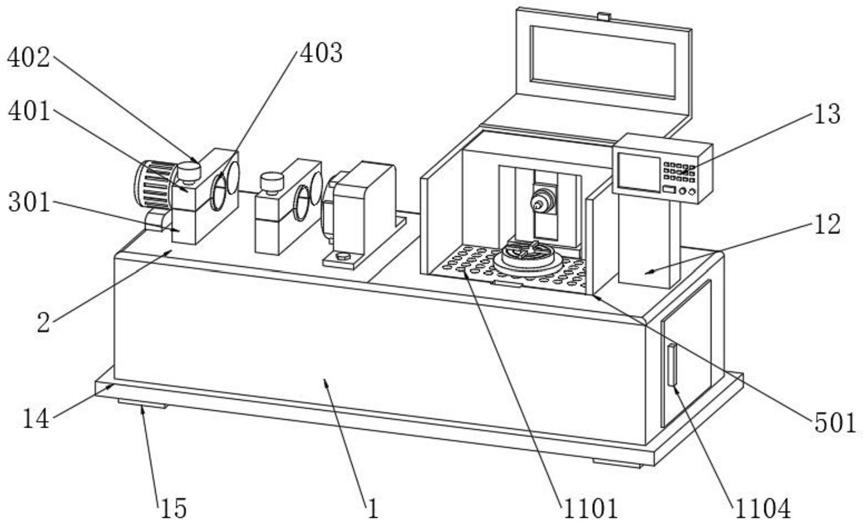

1.一种数控机床的主轴误差修正及检测一体化装置,包括工作台(1),其特征在于:所述工作台(1)顶端一侧安装有检测台(2),所述检测台(2)顶端安装有检测组件(3),所述检测组件(3)包括第一固定座(301)、第二固定座(302)、伺服电机(303)、减震垫(304)、传感器固定架(305)、承接管(306)和检测传感器(307);

所述检测台(2)顶端一侧固定安装有第一固定座(301),所述检测台(2)顶端与第一固定座(301)相邻位置处固定安装有第二固定座(302),所述第一固定座(301)一侧安装有伺服电机(303),所述伺服电机(303)的输入端与市电的输出端电性连接,所述伺服电机(303)与检测台(2)之间安装有减震垫(304),所述第二固定座(302)一侧安装有传感器固定架(305),所述传感器固定架(305)一侧连接有承接管(306),所述承接管(306)边部均匀嵌入安装有检测传感器(307)。

2.根据权利要求1所述的一种数控机床的主轴误差修正及检测一体化装置,其特征在于:所述第一固定座(301)和第二固定座(302)顶端均安装有夹持组件(4),所述夹持组件(4)包括夹持块(401)、固定螺杆(402)、涨卡(403)、轴承(404)、凹槽(405)和防滑弹性垫(406);

所述第一固定座(301)和第二固定座(302)顶端均活动连接有夹持块(401),所述夹持块(401)一端嵌入安装有固定螺杆(402),所述第一固定座(301)和第二固定座(302)与夹持块(401)之间均安装有涨卡(403),所述涨卡(403)一端套接有轴承(404),所述涨卡(403)一端外侧开设有凹槽(405),所述涨卡(403)内部安装有防滑弹性垫(406)。

3.根据权利要求1或2所述的一种数控机床的主轴误差修正及检测一体化装置,其特征在于:所述轴承(404)一端与伺服电机(303)的输出轴相连。

4.根据权利要求1所述的一种数控机床的主轴误差修正及检测一体化装置,其特征在于:所述工作台(1)顶端另一侧安装有修正组件(5),所述修正组件(5)包括修正室(501)、四爪卡盘(502)、铣刀固定块(503)、滑槽(504)、横向滑块(505)、纵向滑块(506)和铣刀头(507);

所述工作台(1)顶端另一侧固定安装有修正室(501),所述修正室(501)内部底端固定安装有四爪卡盘(502),所述修正室(501)内部一侧固定安装有铣刀固定块(503),所述修正室(501)内部底端和铣刀固定块(503)一侧均开设有滑槽(504),所述铣刀固定块(503)和修正室(501)内部底端与滑槽(504)之间安装有横向滑块(505),所述铣刀固定块(503)一侧位置处的滑槽(504)内部嵌入安装有纵向滑块(506),所述纵向滑块(506)一侧安装有铣刀头(507)。

5.根据权利要求4所述的一种数控机床的主轴误差修正及检测一体化装置,其特征在于:所述修正室(501)顶端活动连接有活动板(6),所述活动板(6)一端安装有遮挡板(7),所述遮挡板(7)内部开设有观察窗(8)。

6.根据权利要求5所述的一种数控机床的主轴误差修正及检测一体化装置,其特征在于:所述遮挡板(7)一端中心位置处安装有卡块(9),所述修正室(501)顶端与卡块(9)对应位置处开设有卡槽(10)。

7.根据权利要求1或4所述的一种数控机床的主轴误差修正及检测一体化装置,其特征在于:所述修正室(501)底端安装有除渣组件(11),所述除渣组件(11)包括滤板(1101)、漏斗(1102)、吸管(1103)和除渣门(1104);

所述修正室(501)内部底端嵌入安装有滤板(1101),所述滤板(1101)底端连接有漏斗(1102),所述漏斗(1102)底端连接有吸管(1103),所述工作台(1)一侧与吸管(1103)端部对应位置处安装有除渣门(1104)。

8.根据权利要求7所述的一种数控机床的主轴误差修正及检测一体化装置,其特征在于:所述除渣门(1104)与工作台(1)之间通过门锁相连,所述除渣门(1104)一侧安装有把手。

9.根据权利要求1所述的一种数控机床的主轴误差修正及检测一体化装置,其特征在于:所述工作台(1)顶端边部固定安装有支撑柱(12),所述支撑柱(12)顶端安装有控制板(13),所述控制板(13)的输入端与市电的输出端电性连接,所述控制板(13)的输出端与检测传感器(307)的输入端电性连接。

10.根据权利要求1所述的一种数控机床的主轴误差修正及检测一体化装置,其特征在于:所述工作台(1)底端焊接有底板(14),所述底板(14)四角处均安装有垫片(15)。
