1.一种快速测试织物折皱回复性能的方法，其特征在于，该方法包括以下步骤：（1）对折：在织物样品的正面和反面分别铺设厚度为0.08‑0.1mm的离型纸，接着沿长度方向每隔2厘米对折1次，正反交替对折，共折叠n次，其中，n为奇数，且n≥3，织物样品与离型纸的尺寸相同；

（2）压实：将重锤放在对折后的织物样品上进行压实，压实时间为t；

（3）回复：拿开重锤，取出离型纸，将所述织物样品侧部平放在水平光滑表面上；

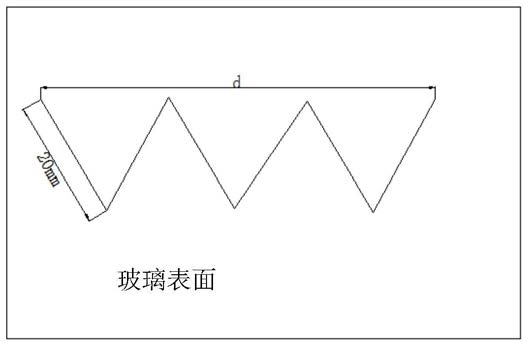

（4）测量：待织物回复第一时间t1后，采用照相法测量每次对折织物两边所形成的夹角，计算得到平均值θ1；待织物回复第二时间t2后，采用照相法测量每次对折织物两边所形成的夹角并计算得到平均值θ2，以及测量最外侧两边的直线距离d并计算2d/(n+1)的值;其中，第一时间t1为5秒，第二时间t2为5分钟；

在步骤（1）中，未经对折的织物样品的形状为长方形，长度为X厘米，宽度为Y厘米，其中X=2(n+1)厘米，Y≥4厘米。

2.根据权利要求1所述的方法，其特征在于，在步骤（2）中，压实时间t为5分钟。

3.根据权利要求1或2所述的方法，其特征在于，在步骤（2）中，所述重锤提供10牛顿的压力。
