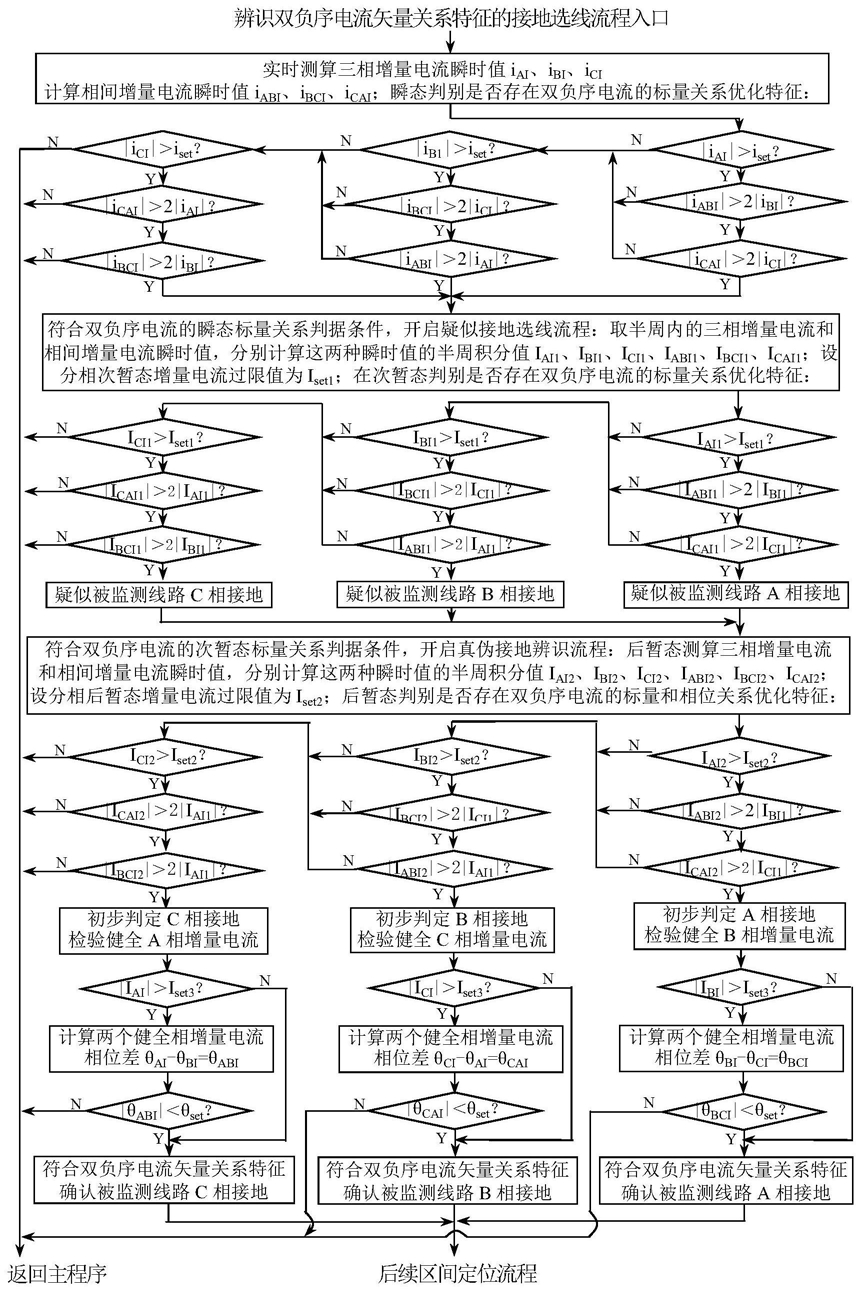

1.一种辨识双负序电流矢量关系特征的配网接地选线方法,其特征在于,包括如下步骤:
步骤1:接地监测器实时测算三相增量电流瞬时值及两相增量电流瞬时差值;
步骤2:瞬态检验三相增量电流是否存在双负序电流矢量优化关系中的标量关系特征,决定是否启动接地选线程序;
步骤3:在次暂态,检验三相增量电流是否存在双负序电流矢量优化关系中的标量关系特征,判定被监测线路是否疑似接地线路;
步骤4:在后暂态,检验三相增量电流是否存在双负序电流矢量优化关系中的标量关系特征和相位关系特征,辨识并确认真伪单相接地。
2.根据权利要求1所述的辨识双负序电流矢量关系特征的配网接地选线方法,其特征在于,所述步骤1中,所述三相增量电流瞬时值的实时计算方法为iAk-iAk-2N=iAIk、iBk-iBk-2N=iBIk、iC k-iC k-2N=iCIk;所述两相增量电流瞬时差值的实时计算方法为iAIk-iBIk=iABIk、iBIk-iCIk=iBCIk、iCIk-iAIk=iCAIk;其中,各项电流下标中的k表示从疑似接地发生时刻开始计算的采样次数,A、B、C分别表示被标电流属于A相、B相和C相,AI、BI、CI分别表示被标增量电流属于A相、B相和C相,ABI、BCI、CAI分别表示被标两相增量电流差值属于AB、BC和CA相,N为每工频周期的采样次数。
3.根据权利要求2所述的辨识双负序电流矢量关系特征的配网接地选线方法,其特征在于,所述步骤2包括:预先整定瞬态增量电流过限定值iset;当接地监测器检验到|iAIk|>iset且|iABIk|>2|iBIk|及|iCAIk|>2|iCIk|、或者|iBIk|>iset且|iBCIk|>2|iCIk|及|iABIk|>2|iAIk|、或者|iCIk|>iset且|iCAIk|>2|iAIk|及|iBCIk|>2|iBIk|的判据条件成立时,就判定被监测线路对应发生了A相、或B相、或C相疑似接地,决定启动选线流程;否则返回主程序。
4.根据权利要求2所述的辨识双负序电流矢量关系特征的配网接地选线方法,其特征在于,所述步骤3包括:预先整定次暂态增量电流过限定值Iset1;接地监测器分别在次暂态取iAIk、iBIk、iCIk和iABIk、iBCIk、iCAIk的半周瞬时值来计算三个分相增量电流的次暂态值IAI1、IBI1、ICI1和两相增量电流的次暂态差值IABI1、IABI1、ICAI1,当检验到|IAI1|>Iset1且|IABI1|>2|IBI1|及|ICAI1|>2|ICI1|、或|IBI1|>Iset1且|IBCI1|>2|ICI1|及|IABI1|>2|IAI1|,或|ICI1|>Iset1且|ICAI1|>2|IAI1|及|IBCI1|>2|IBI1|的判据条件成立时,就判定被监测线路对应发生了A相、或B相、或C相疑似接地,决定启动真伪接地辨识流程;否则返回主程序。
5.根据权利要求2所述的辨识双负序电流矢量关系特征的配网接地选线方法,其特征在于,所述步骤4包括:
步骤4.1:分别预先整定后暂态接地相电流过限定值Iset2和健全相增量电流过限定值Iset3,并预先整定两个健全相增量电流相位差的过限定值θset;
步骤4.2:接地监测器分别在后暂态取iAIk、iBIk、iCIk和iABIk、iBCIk、iCAIk的半周瞬时值来计算三相增量电流的后暂态值IAI2、IBI2、ICI2和两相增量电流的后暂态差值IABI2、IBCI2、ICAI2,当检测到|IAI2|>Iset2且|IABI2|>2|IBI1|及|ICAI2|>2|ICI1|、或|IBI2|>Iset2且|IBCI2|>2|ICI1|及|IABI2|>2|IAI1|,或|ICI2|>Iset2且|ICAI2|>2|IAI1|及|IBCI2|>2|IBI1|的判据条件成立时,初步判定被监测线路对应发生了A相、或B相、或C相接地;否则确定增量电流为伪接地电流;
步骤4.3:再检验与初步判定接地相所对应的健全相之一的增量电流量值是否大于相位计算的判据定值:|IAI2|>Iset3或|IBI2|>Iset3或|ICI2|>Iset3;若不大于判据定值,就确定被监测线路发生了高阻值的A相、或B相、或C相真实接地;若大于判据定值,则计算与接地相所对应的两个健全相增量电流之间的相位差为θBI-θCI=θBCI、或者θCI-θAI=θCAI、或者θAI-θBI=θABI;当检测到θBCI>θset、或θCAI>θset、或θABI>θset的判据条件成立时,就确定被监测线路对应发生了设计上限以下阻值的A相、或B相、或C相的真实接地;否则确定为伪接地电流;其中,θAI、θBI、θCI分别为A、B、C相增量电流相位,θABI、θBCI、θCAI分别为θAI和θBI、θBI和θCI、θCI和θAI的相位差。
6.根据权利要求4或5所述的辨识双负序电流矢量关系特征的配网接地选线方法,其特征在于,所计算三相增量电流的次暂态值和后暂态值都为半周面积积分值,或为半周面积积分均值,或为半周面积积分换算的幅值或有效值。
