专利号: 2019101591374
申请人: 温州睿程机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-06-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

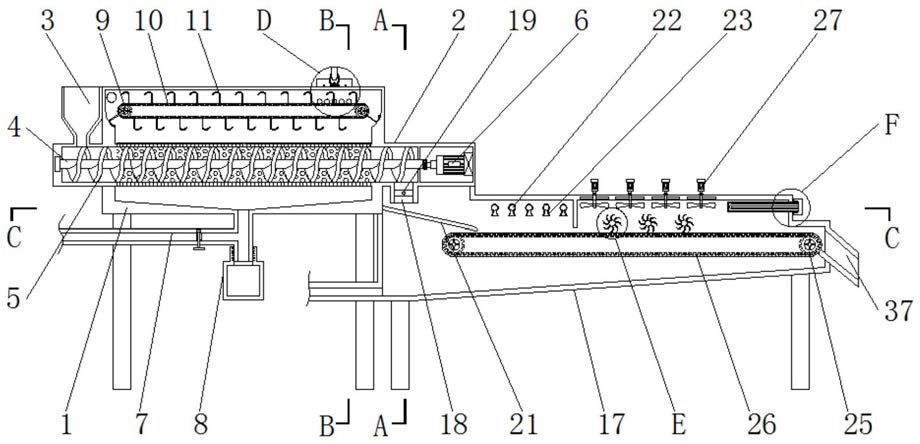

1.一种便于去除杨梅虫的杨梅清洗设备,包括浸泡箱(1)和冲洗室(17),其特征在于:

所述浸泡箱(1)的中部前后两侧均贯穿连接有传送箱(2),且传送箱(2)的上方左侧贯穿连接有入料口(3),所述传送箱(2)的内部左侧嵌套连接有第一连接杆(4),且第一连接杆(4)的右侧焊接连接有与传送箱(2)的内壁左侧面焊接连接的第一电机(6),并且第一连接杆(4)的中部外侧焊接连接有传送块(5);

所述浸泡箱(1)的下表面中心部位贯穿连接有废水管(7),且废水管(7)的下方活动连接有废料箱(8),所述浸泡箱(1)的内部上方左右两侧均设置有第一齿块(9),且左侧的第一齿块(9)的后侧焊接连接有贯穿浸泡箱(1)后侧的第五电机(39),并且左右两侧的第一齿块(9)的外侧均与第一连接带(10)啮合连接,所述第一连接带(10)的外侧焊接连接有捞块(11),所述浸泡箱(1)的前后两侧右上方均贯穿连接有吸风口(12),且吸风口(12)位于第一连接带(10)的上方,并且吸风口(12)的下方等间距螺纹连接有集虫块(13),所述吸风口(12)的内部中侧焊接连接有过滤块(14),且吸风口(12)的上方焊接连接有出风口(15),并且出风口(15)的中部贯穿连接有风机(16);

所述冲洗室(17)焊接连接在浸泡箱(1)的右侧,所述传送箱(2)的右侧贯穿连接在浸泡箱(1)的左上方,且传送箱(2)的下方右侧开设有传送下料口(18),并且传送下料口(18)被第二连接块(19)贯穿,所述第二连接块(19)贯穿冲洗室(17)的前侧,且第二连接块(19)的后侧嵌套连接在冲洗室(17)中,所述第二连接块(19)的中部外侧焊接连接有下料块(20),且下料块(20)位于传送下料口(18)的内部,所述传送下料口(18)的下方设置有连接板(21),且连接板(21)焊接连接在冲洗室(17)的内部左上方,所述冲洗室(17)的内部中侧左右两方均安装有第二齿块(25),且右侧的第二齿块(25)的后侧焊接连接有贯穿冲洗室(17)后侧的第四电机(38),并且左右两侧的第二齿块(25)的外侧均与第二连接带(26)啮合连接;

所述连接板(21)的右侧设置有连接水管(22),且连接水管(22)的前侧焊接连接在冲洗室(17)的内壁前侧面上,所述连接水管(22)的后侧贯穿冲洗室(17)的后侧,且连接水管(22)的后侧安装有水泵(24),并且连接水管(22)的中部下方贯穿连接有喷头(23),所述冲洗室(17)的上方中部贯穿连接有吹水装置(27),且冲洗室(17)的后侧中部贯穿连接有第三电机(28),所述第三电机(28)的前侧焊接连接有第三齿轮(29),且第三齿轮(29)的左右两侧均通过第四齿轮(30)啮合连接有第五齿轮(31),所述第三齿轮(29)和第五齿轮(31)的前侧均焊接连接有第二连接杆(32),且第二连接杆(32)的前侧嵌套连接在冲洗室(17)的前侧,并且第二连接杆(32)的中部外侧焊接连接有翻转块(33),所述冲洗室(17)的右侧贯穿连接有玻璃管(34),且玻璃管(34)的内部设置有紫外线灯(35),所述紫外线灯(35)的右侧固定连接在灯座(36)上,且灯座(36)活动连接在灯座(36)的右侧,所述冲洗室(17)的右侧中部开设有总下料口(37)。

2.根据权利要求1所述的一种便于去除杨梅虫的杨梅清洗设备,其特征在于:所述传送箱(2)关于浸泡箱(1)竖直中轴线前后对称设置,且传送箱(2)的中部呈多孔结构。

3.根据权利要求1所述的一种便于去除杨梅虫的杨梅清洗设备,其特征在于:所述传送块(5)的形状呈螺旋状,且传送块(5)的高度尺寸等于传送箱(2)的内径尺寸。

4.根据权利要求1所述的一种便于去除杨梅虫的杨梅清洗设备,其特征在于:所述废水管(7)的形状呈“T”字形,且废水管(7)与废料箱(8)采用螺纹连接的方式相连接。

5.根据权利要求1所述的一种便于去除杨梅虫的杨梅清洗设备,其特征在于:所述捞块(11)的形状呈“J”字形,且捞块(11)在第一连接带(10)上等间距设置。

6.根据权利要求1所述的一种便于去除杨梅虫的杨梅清洗设备,其特征在于:所述吸风口(12)关于浸泡箱(1)竖直中轴线前后对称设置,且吸风口(12)靠近浸泡箱(1)的一侧呈圆台形。

7.根据权利要求1所述的一种便于去除杨梅虫的杨梅清洗设备,其特征在于:所述第二连接块(19)在冲洗室(17)上构成转动结构,且第二连接块(19)与冲洗室(17)采用螺栓连接的方式相连接,玻璃管(34)在冲洗室(17)上等间距设置,且玻璃管(34)通过灯座(36)与紫外线灯(35)螺纹连接。

8.根据权利要求1所述的一种便于去除杨梅虫的杨梅清洗设备,其特征在于:所述吹水装置(27)包括第二电机(2701)、第一齿轮(2702)、第二齿轮(2703)和风扇(2704),第二电机(2701)的下方焊接连接有第一齿轮(2702),第一齿轮(2702)的前后两侧均啮合连接有第二齿轮(2703),第二齿轮(2703)的下方焊接连接有风扇(2704)。

9.根据权利要求8所述的一种便于去除杨梅虫的杨梅清洗设备,其特征在于:所述第一齿轮(2702)在浸泡箱(1)上设置有4组,且第一齿轮(2702)通过第二齿轮(2703)与风扇(2704)构成连动结构。

10.根据权利要求1所述的一种便于去除杨梅虫的杨梅清洗设备,其特征在于:所述翻转块(33)在第二连接杆(32)上等角度设置,且翻转块(33)的形状呈弧线形。
