专利号: 2019101600091
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

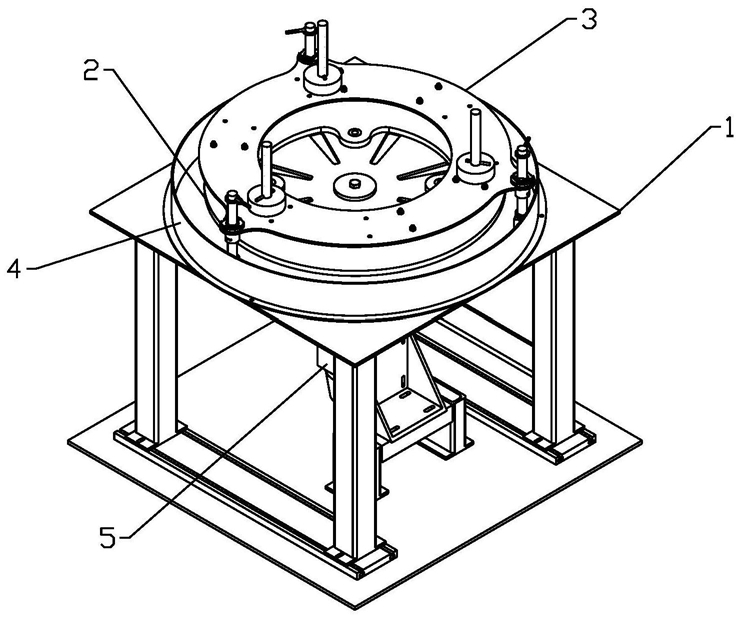

1.一种立式电动悬浮试验台,其特征在于,包括悬浮托架、感应盘、设有沉头孔的试验台架和安装于试验台架内可调位置的电机,所述悬浮托架连接至台面板且悬浮托盘底部与台面板之间具有间隔,所述感应盘的顶端位于间隔,所述感应盘底端通过沉头孔与电机连接,感应盘通过电机驱动转动并通过间隔对悬浮托架产生浮力;所述感应盘包括金属盘、托盘、驱动轴、止推轴承、深沟球轴承、端盖和锁紧件,所述金属盘固定连接至托盘顶部,所述驱动轴的顶端连接托盘,所述端盖通过锁紧件将驱动轴的顶部固定,所述驱动轴的底端连接至电机,所述止推轴承和深沟球轴承分别连接在驱动轴外侧且形成阶梯轴,所述驱动轴通过止推轴承和深沟球轴承安装于沉头孔内。

2.根据权利要求1所述的立式电动悬浮试验台,其特征在于,所述托盘中部设置有花键孔,所述驱动轴的顶端插入花键孔且与托盘之间为花键连接,所述驱动轴的顶部设置有锁紧孔,锁紧件通过锁紧孔将端盖与驱动轴顶部沿轴向固定,所述驱动轴的底端通过联轴器与电机的机轴连接。

3.根据权利要求1所述的立式电动悬浮试验台,其特征在于,所述托盘的中部设置有多个对称的用于减轻重量的减重孔,所述托盘的底部设置有抵靠试验台架顶部的加强凸台。

4.根据权利要求1所述的立式电动悬浮试验台,其特征在于,所述金属盘为中部空设的环状圆盘,所述金属盘和托盘之间通过法兰连接固定。

5.根据权利要求4所述的立式电动悬浮试验台,其特征在于,所述金属盘为铝质材料制成,所述托盘为钢质材料制成,所述驱动轴为钢质材料制成。

6.根据权利要求1所述的立式电动悬浮试验台,其特征在于,所述止推轴承为止推球轴承、止推滚子轴承或止推滚针轴承;沉头孔内具有环形凸台,两个所述深沟球轴承分别位于凸台顶底两端且将凸台卡住。

7.根据权利要求1所述的立式电动悬浮试验台,其特征在于,所述试验台架包括台面板、试验台支架、电机安装座与底板,所述电机安装座连接于底板顶部,所述试验台支架连接至底板顶部且相对于底板可滑动,台面板固定于试验台支架顶部;所述底板的顶部设置有连接槽,所述试验台支架的底端位于连接槽内且相对于底板可滑动。

8.根据权利要求1所述的立式电动悬浮试验台,其特征在于,所述电机安装座包括三脚架和方钢支座,所述方钢支座固定连接于底板顶部,所述三脚架连接于方钢支座顶部,所述三脚架设置有用于调节位置的多个条状通槽,电机通过改变连接在通槽中的位置调节高度。

9.根据权利要求1所述的立式电动悬浮试验台,其特征在于,所述台面板、底板与电机安装座分别为钢材质制成,所述试验台支架采用热轧角钢。

10.根据权利要求1所述的立式电动悬浮试验台,其特征在于,所述悬浮托架包括悬浮托盘、永磁体壳、环状永磁体、配重柱、配重块、直线轴承与导杆,所述永磁体壳将所述环状永磁体封装在所述悬浮托盘,所述配重柱连接至所述悬浮托盘,所述配重块安装至所述配重柱,所述直线轴承安装于所述悬浮托盘,所述直线轴承的轴承孔内插入所述导杆且相对于所述导杆可滑动。
