专利号: 201910163116X
申请人: 东阳市川泽户外用品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 信号装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

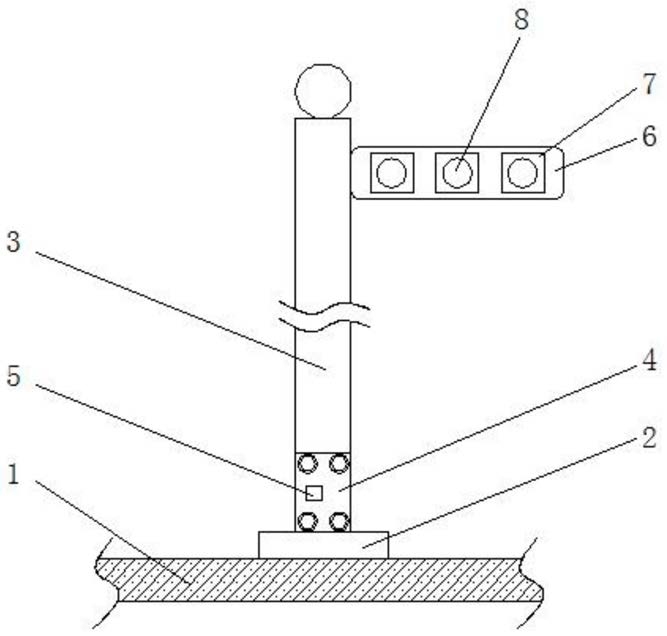

1.一种道路交通用辅助信号灯,包括地面(1),其特征在于:所述地面(1)的顶部固定安装有固定座(2),所述固定座(2)的顶部固定安装有竖杆(3),所述竖杆(3)正面的底部活动安装有检修门(4),所述竖杆(3)右侧面的顶部固定安装有安装板(6),所述安装板(6)的正面固定安装有信号灯(8),所述地面(1)内腔的底部从左至右依次固定安装有备用电源(10)和主电源(11),所述备用电源(10)顶面的右端电性连接有第一连接头(12),所述主电源(11)顶面的左端电性连接有第二连接头(13),所述备用电源(10)顶面的右端固定安装有位于第一连接头(12)右端的挡板(14),所述挡板(14)的高度大于第一连接头(12)的高度,所述地面(1)左侧的内壁和右侧的内壁之间固定安装有位于第一连接头(12)和第二连接头(13)上方的滑杆(15),所述滑杆(15)外表面的右端活动套接有第一磁铁(16),所述滑杆(15)的左端固定套接有位于第一磁铁(16)右侧的第二磁铁(17),所述第一磁铁(16)的底部与第一连接头(12)的顶部电性连接,所述第二磁铁(17)的底部和第二连接头(13)的顶部电性连接,所述滑杆(15)的外表面活动套接有位于第一磁铁(16)和第二磁铁(17)之间的压缩弹簧(18),所述压缩弹簧(18)的左端与第一磁铁(16)固定连接,所述压缩弹簧(18)的右端与第二磁铁(17)固定连接,所述第一磁铁(16)和第二磁铁(17)均通过导线与信号灯(8)电性连接,所述第一磁铁(16)和第二磁铁(17)的顶部电性连接有电磁铁(19),所述第一磁铁(16)和第二磁铁(17)相靠近的一侧为同极,所述第一磁铁(16)的底端开设有凹槽(20),所述凹槽(20)的宽度与第一连接头(12)的宽度大小相适配,所述检修门(4)的内壁固定安装有红色标志牌(21)。

2.根据权利要求1所述的一种道路交通用辅助信号灯,其特征在于:所述信号灯(8)的数量为三个,三个所述信号灯(8)的外部均固定安装有灯罩(7),所述灯罩(7)的内壁固定安装有透镜(9)。

3.根据权利要求1所述的一种道路交通用辅助信号灯,其特征在于:所述检修门(4)的正面开设有可视窗(5),所述可视窗(5)为透明窗口。

4.根据权利要求3所述的一种道路交通用辅助信号灯,其特征在于:所述第一磁铁(16)右侧面的中部固定安装有连接杆(22),所述连接杆(22)穿过红色标志牌(21)的中部且固定连接有绿色标志牌(23)。

5.根据权利要求4所述的一种道路交通用辅助信号灯,其特征在于:所述绿色标志牌(23)的面积和可视窗(5)的面积大小相适配。
