专利号: 2019101641890
申请人: 安徽工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

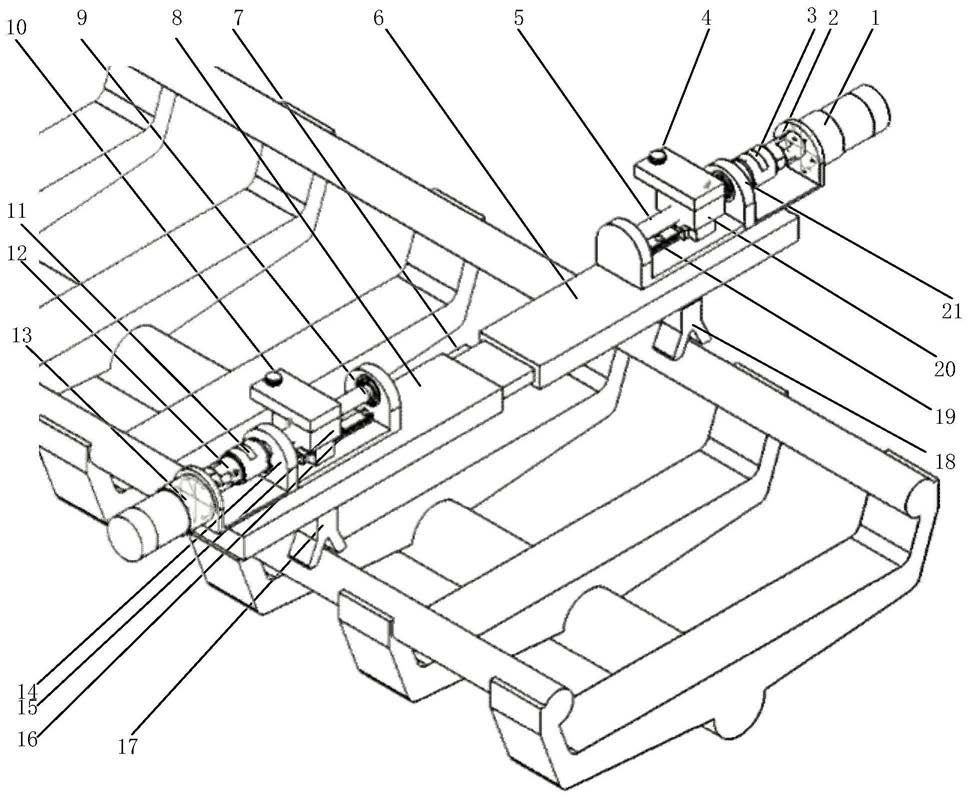

1.一种轨距测量装置,其特征在于,包括:伸缩式基本轨距测量装置、左侧轨道内外侧相对测量装置以及右侧轨道内外侧相对测量装置,所述的左侧轨道内外侧相对测量装置和右侧轨道内外侧相对测量装置均安装在所述的伸缩式基本轨距测量装置上;所述伸缩式基本轨距测量装置包括由滑杆(8)和套装在滑杆上的滑套(6)组成的线性移动机构、滑杆(8)上的光栅位移传感器(7)以及分别安装于滑杆(8)和滑套(6)上的第一支架和第二支架。

2.根据权利要求1所述的轨距测量装置,其特征在于,所述第一支架和第二支架为倒立的V型块。

3.根据权利要求2所述的轨距测量装置,其特征在于,所述左、右侧轨道内外侧相对测量装置分别使用红外传感器和编码器测量轨道内、外两侧分别偏离相应V型块的顶点所在位置的距离。

4.根据权利要求3所述的轨距测量装置,其特征在于,所述左、右侧轨道内外侧相对测量装置分别包括带动红外传感器进行线性移动的丝杆移动平台、线性导轨、驱动机构、联轴器以及编码器。

5.根据权利要求4所述的轨距测量装置,其特征在于,所述驱动机构由伺服电机和减速机构成。

6.根据权利要求4所述的轨距测量装置,其特征在于,所述丝杆移动平台由丝杆、丝杆螺母、支撑台构成。

7.根据权利要求1所述的轨距测量装置,其特征在于,所述的光栅位移传感器(7)可以固定在所述的线性移动机构中滑杆(8)的任意一面。

8.根据权利要求1所述的轨距测量装置,其特征在于,所述第一支架和第二支架分别通过压簧连接在所述的线性移动机构的滑杆(8)和滑套(6)下方。

9.根据权利要求6所述的轨距测量装置,其特征在于,所述的支撑台固定在所述的线性移动机构上,所述的丝杆的一端通过轴承安装在所述的支撑台上,并且通过所述的联轴器与所述的驱动机构连接,所述的丝杆移动平台另一端通过轴承安装在所述的支撑台上;所述的线性导轨通过螺钉固定在所述的支撑台上;所述的支撑台通过螺栓固定在所述的线性移动机构上。

10.一种采用权利要求2~9中任意一项所述的轨距测量装置测量轨距的方法,其特征在于,包括以下步骤:

1)将两V型块分别放置在两轨道上;

2)通过线性移动机构和光栅位移传感器测出基本轨距;

3)通过红外传感器和编码器分别测量左、右两侧轨道的内、外侧分别偏离相应的V型块顶点所在位置的距离;

4)利用步骤2)测得的基本轨距与步骤3)测得的左、右两侧轨道的内、外侧分别偏离相应V型块顶点所在位置的距离,计算左、右两侧轨道的内侧之间的距离以及外侧之间的距离。
