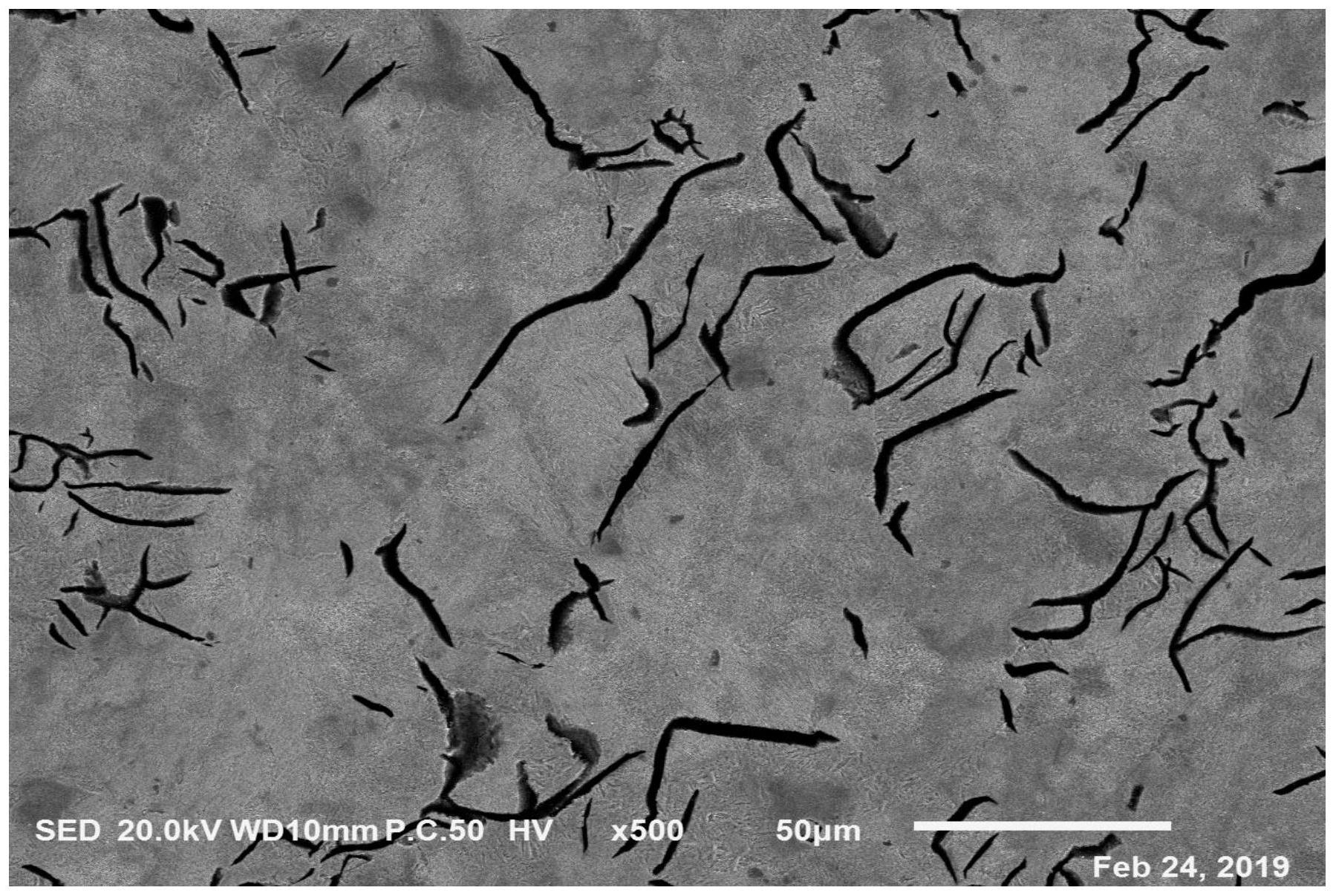

1.一种气缸套用铸铁材料，其特征在于，由如下重量百分比的元素组成：C：2.7～

3.2％，Si：1.8～2.3％，Mn：2.0～2.5％，Mo：0.1～0.3％，Nb：0.1～0.3％，P：≤0.1％，S：≤

0.1％，余量为Fe。

2.一种由权利要求1所述的气缸套用铸铁材料制得的气缸套。

3.一种如权利要求2所述的气缸套的制备方法，其特征在于，包括以下步骤：

1)将原料熔炼，浇铸，制成铸坯；

2)将铸坯进行热处理，即得。

4.根据权利要求3所述的气缸套的制备方法，其特征在于，所述原料包括硅铁合金、锰铁合金、钼铁合金和铌铁合金。

5.根据权利要求3所述的气缸套的制备方法，其特征在于，所述熔炼是先将铁源加热熔化，然后加入硅铁合金、锰铁合金、钼铁合金、铌铁合金，加热至1450～1500℃，得到铁水；所述铁源为生铁、铁屑、废钢、回炉料中的至少一种。

6.根据权利要求3所述的气缸套的制备方法，其特征在于，所述浇铸包括将铁水浇注到模具中，出缸，冷却；所述浇注时铁水的温度为1350～1400℃，所述模具的温度为450～500℃。

7.根据权利要求3或6所述的气缸套的制备方法，其特征在于，所述浇铸采用离心浇铸，离心浇铸的离心转速为1100～1300r/min。

8.根据权利要求5所述的气缸套的制备方法，其特征在于，对铁水进行孕育处理，所述孕育处理包括依次进行的第一孕育处理和第二孕育处理，第一孕育处理采用的孕育剂为硅钡孕育剂，第二孕育处理采用的孕育剂为硅锶孕育剂。

9.根据权利要求8所述的气缸套的制备方法，其特征在于，所述硅钡孕育剂与硅锶孕育剂的质量比为(0.5～0.6)：(0.1～0.2)。

10.根据权利要求3所述的气缸套的制备方法，其特征在于，所述热处理为先在510℃保温1h，然后在460℃保温1h，冷却。
