专利号: 2019101653972
申请人: 陕西科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

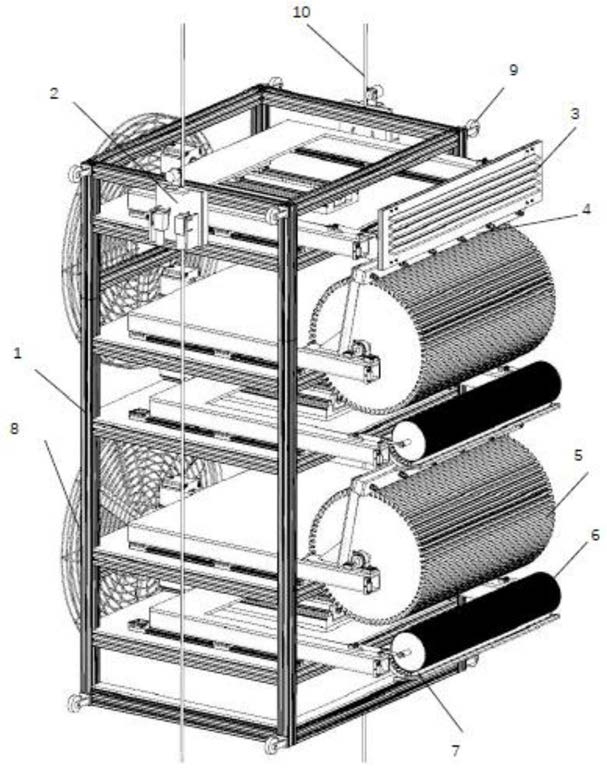

1.一种玻璃幕墙清洁装置,其特征在于,从上至下依次包括雨刮清洁层(3)、毛滚刷清洁层(5)和海绵滚刷清洁层(6),雨刮清洁层(3)、毛滚刷清洁层(5)、海绵滚刷清洁层(6)设置在框架(1)一侧,位于毛滚刷清洁层(5)上方设置有喷水装置(4),框架(1)上连接升降装置(2);

所述的雨刮清洁层(3)、毛滚刷清洁层(5)和海绵滚刷清洁层(6)上设置有前后移动的装置,前后移动的装置用于带动雨刮清洁层(3)、毛滚刷清洁层(5)和海绵滚刷清洁层(6)前后移动;

所述的框架(1)另一侧设置有风扇(8);

所述的前后移动的装置包括设置在框架(1)上的隔板(21),隔板(21)上设置有直线模组(23),直线模组(23)与步进电机(22)相连,隔板(21)上呈对称布置有滑轨(25),滑轨(25)上设置有导轨滑块(24),在直线模组(23)两边设置有方管(26),直线模组(23)上表面设置有支撑板,支撑板两侧对应设置有两个轴承(35),轴承(35)上对应雨刮清洁层(3)、毛滚刷清洁层(5)和海绵滚刷清洁层(6)分别设置有毛刷滚(33)、雨刮装置和海绵滚刷(42),所述的毛刷滚(33)、雨刮装置和海绵滚刷(42)分别与气压杆(27)相连;

所述的方管(26)上配置有气压杆(27),气压杆(27)装配在减震器端头锁死(28)上;

所述的直线模组(23)通过螺栓连接安装在隔板(21)上,直线模组(23)用于将旋转运动转换成直线运动,隔板(21)上通过螺栓连接电机座(43),步进电机(22)通过螺栓连接安装电机座(43)上,并且通过联轴器与直线模组(23)相连接。

2.根据权利要求1所述的一种玻璃幕墙清洁装置,其特征在于,所述的海绵滚刷(42)表面布有花纹,海绵滚刷(42)下方装有挤水装置(7)。

3.根据权利要求1所述的一种玻璃幕墙清洁装置,其特征在于,所述的雨刮装置包括雨刮前板(32)与后板(30),雨刮前板(32)与后板(30)之间设置有雨刮条(31),雨刮条(31)设置有多个且呈45°倾斜向下,所述的方管(26)上设置距离传感器安装块(52),距离传感器安装块(52)上设置有距离传感器(53),距离传感器(53)用于感应雨刮清洁层(3)、毛滚刷清洁层(5)和海绵滚刷清洁层(6)与玻璃之间的距离。

4.根据权利要求1所述的一种玻璃幕墙清洁装置,其特征在于,所述的毛刷滚(33)、雨刮装置和海绵滚刷(42)通过螺纹连接装在两轴承(35)之间,可随滑块(36)进行直线往复运动;毛刷滚(33)、雨刮装置和海绵滚刷(42)的轴上一侧安装有电机(51);支撑板上对称安装有喷头支撑架(37),喷头支撑架(37)顶部设置有喷头安装板(49);

所述的喷头安装板49通过螺栓安装喷头外壳(38),喷头外壳(38)内部设置有软管(41),软管(41)两边固定有90°管接头(50),喷头安装板(49)上设置有管接头(39),管接头(39)的一端从喷头安装板(49)上的孔伸出,外接长水管,其余管接头(39)另一端,其上安装有喷嘴(40)从喷头安装板(49)上的孔伸出。

5.根据权利要求1所述的一种玻璃幕墙清洁装置,其特征在于,所述的喷水装置(4)包括在支撑板(20)上设置有收水槽(45),收水槽(45)位于海绵滚刷(42)上水流末端,收水槽(45)呈弧形,弧形内侧收水槽(45)表面均布有挤水齿(44),收水槽(45)末端连有软管(41),软管(41)末端设置有水箱(47),水箱(47)安装在框架(1)上。

6.根据权利要求1所述的一种玻璃幕墙清洁装置,其特征在于,所述的毛滚刷清洁层(5)和海绵滚刷清洁层(6)间隔设置,可设置有多层。

7.根据权利要求1所述的一种玻璃幕墙清洁装置,其特征在于,所述的框架(1)的左右两侧,八个对角上装有防撞轮(9)。

8.根据权利要求1所述的一种玻璃幕墙清洁装置,其特征在于,所述的风扇(8)由上至下设置有多个,风扇(8)外侧设置有风扇保护罩(48)。
