专利号: 2019101654890
申请人: 石家庄通天管业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-03-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

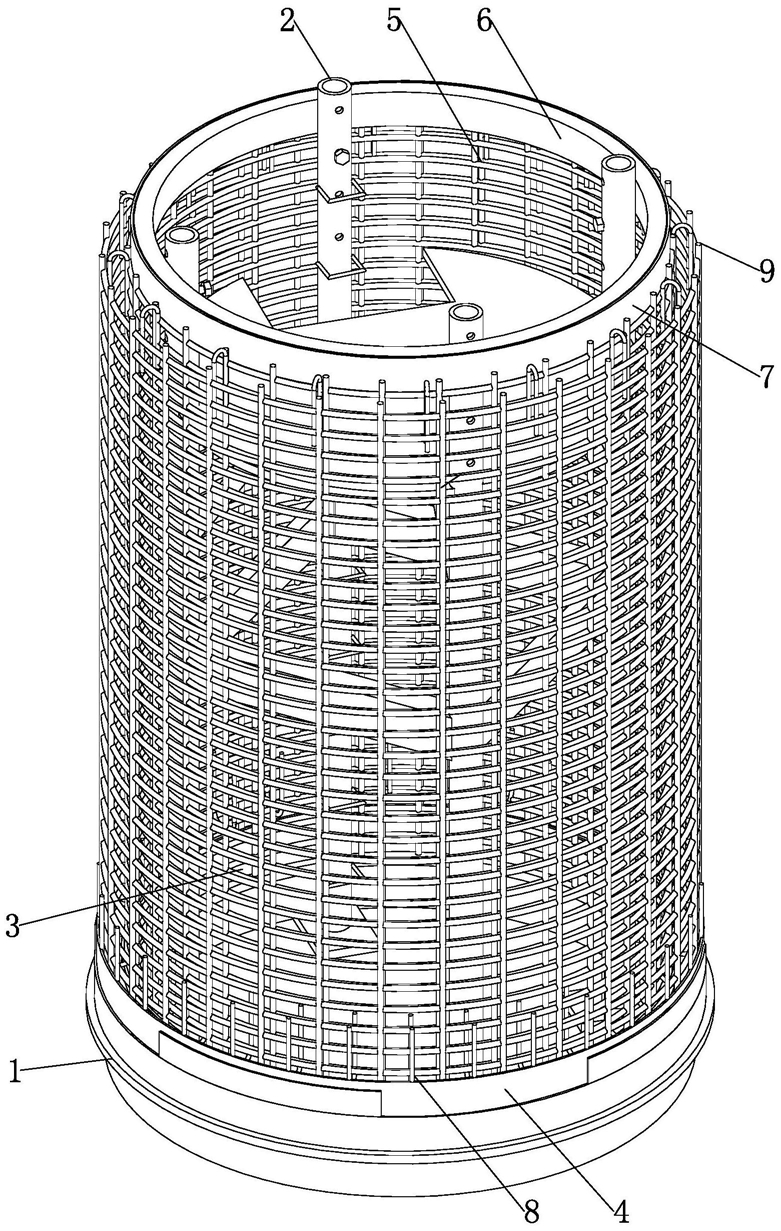

1.一种双胶圈钢承插口钢筋笼组装方法,其特征在于包括以下步骤:

步骤1、在加工场地清理出平整的地面,并进行夯实或浇筑混凝土地面;

步骤2、材料进场,将预制的钢筋笼组件运输到加工场地;

步骤3、进行模具的组装,环形的底模与多根限位柱进行同轴安装,并将底模和限位柱进行固定;

步骤4、将插口钢圈轴向朝上固定在底模上,将插口加强圈与插口钢圈同轴套在插口钢圈外侧;

步骤5、通过吊装设备将内钢筋笼吊装至插口钢圈上方,内钢筋笼套在限位柱外部进行下放,至内钢筋笼下端插入并贴合在插口钢圈内壁上,然后进行焊接;

步骤6、将环形的顶模套设在多个限位柱的上部,使顶模与底模保持同轴心,顶模贴合并支撑在内钢筋笼内侧,然后将顶模进行固定;

步骤7、将承口钢圈吊装至内钢筋笼上方,承口钢圈下放至套在内钢筋笼顶部外侧并与内钢筋笼贴合,然后承口钢圈与内钢筋笼进行焊接固定;

步骤8、将外钢筋笼吊装至内钢筋笼上方,外钢筋笼套在内钢筋笼外部并下放,外钢筋笼下端抵触到底模上,与插口加强圈固定,内钢筋笼与外钢筋笼的两端分别通过U形筋进行连接固定,完成钢筋笼的组装;

步骤9、将顶模从限位柱上拆卸下来并从内钢筋笼内侧吊装出来,将组装好的钢筋笼从组装模具上吊离,放置到指定地点等待进行浇筑。

2.根据权利要求1所述的一种双胶圈钢承插口钢筋笼组装方法,其特征在于:所述插口钢圈安装在底模上时,插口钢圈下侧与底模抵接,外圈贴合在底模的内圈侧壁上,插口钢圈的上侧边高度大于底模的上表面高度。

3.根据权利要求1所述的一种双胶圈钢承插口钢筋笼组装方法,其特征在于:所述限位柱在安装时,多根限位柱平行固定,并且位于同一圆周面上,与底模同轴心;所述顶模套在限位柱上部,内圈与限位柱外壁相切。

4.根据权利要求1所述的一种双胶圈钢承插口钢筋笼组装方法,其特征在于:所述内钢筋笼包括横筋和纵筋,安装内钢筋笼之前,纵筋的下端切割齐平,内钢筋笼下端插入到插口钢圈内,内钢筋笼下端的高度等于插口钢圈下侧面的高度。

5.根据权利要求4所述的一种双胶圈钢承插口钢筋笼组装方法,其特征在于:所述纵筋的顶端也要切割齐平,所述承口钢圈上侧边的高度大于纵筋的顶端高度,承口钢圈的固定位置与顶模的固定位置相对应。

6.根据权利要求1所述的一种双胶圈钢承插口钢筋笼组装方法,其特征在于:在进行内钢筋笼和外钢筋笼连接时,U形筋的两个侧边分别与内钢筋笼和外钢筋笼焊接固定,下端的U形筋开口朝上,上端的U形筋开口朝下。

7.根据权利要求6所述的一种双胶圈钢承插口钢筋笼组装方法,其特征在于:所述U形筋在安装时,下端的U形筋先与内钢筋笼的外侧面焊接固定,外钢筋笼安装到位后,下端的U形筋再与外钢筋笼的内侧面或外侧面焊接固定;外钢筋笼安装到位后,上端的U形筋插入到内钢筋笼和外钢筋笼之间,分别与内钢筋笼和外钢筋笼焊接固定。

8.根据权利要求1所述的一种双胶圈钢承插口钢筋笼组装方法,其特征在于:所述内钢筋笼的长度大于外钢筋笼的长度,内钢筋笼的两端在外钢筋笼的两端向外伸出。
