专利号: 2019101664892
申请人: 成都工业学院
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-06-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

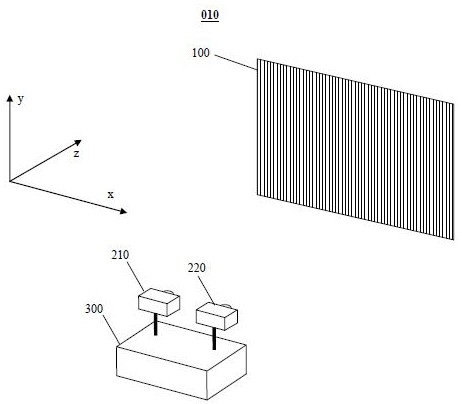

1.一种高分辨率的投影显示装置,其特征在于:该高分辨率的投影显示装置由光栅幕布、第一投影机、第二投影机及计算机控制系统组成,计算机控制系统可将一幅高清图像按奇偶像素列进行交替采样,获得第一投影图像和第二投影图像,并分别送至所述第一投影机和所述第二投影机进行投射,所述第一投影机和所述第二投影机可以将第一投影图像和第二投影图像投射至所述光栅幕布的同一位置,所述光栅幕布由柱透镜光栅及反光散射层组成,反光散射层具有高反射率和散射特性,并能将入射到其上的光线反射至各个方向,所述柱透镜光栅可将来自于第一投影机的光线和第二投影机的光线分别汇聚于反光散射层的不同位置,并形成第一投影图像光斑和第二投影图像光斑,所述第一投影图像光斑和所述第二投影图像光斑可经所述柱透镜光栅成像,形成第一投影图像光斑像和第二投影图像光斑像,所述第一投影图像光斑像和所述第二投影图像光斑像交替排列,合并形成原高清图像。

2.如权利要求1所述的一种高分辨率的投影显示装置,其特征在于:所述第一投影机和所述第二投影机在所述光栅幕布处投射的图像,其单个像素的尺寸等于柱透镜光栅节距。

3.如权利要求1所述的一种高分辨率的投影显示装置,其特征在于:第一投影机投射第一投影图像,第二投影机投射第二投影图像,所述柱透镜光栅到所述反光散射层的距离小于柱透镜焦距,所述第一投影图像光斑和所述第二投影图像光斑经所述柱透镜光栅成正立虚像。

4.如权利要求1所述的一种高分辨率的投影显示装置,其特征在于:第一投影机投射第二投影图像,第二投影机投射第一投影图像,所述柱透镜光栅到所述反光散射层的距离大于柱透镜焦距,所述第一投影图像光斑和所述第二投影图像光斑经所述柱透镜光栅成倒立实像。

5.如权利要求1所述的一种高分辨率的投影显示装置,其特征在于:参照所述第一投影机和所述第二投影机显示原理,计算机系统每经n个像素列对高清图像进行采样,从而获得n个投影图像,并相应设置n个投影机进行图像投射。
