专利号: 2019101665043
申请人: 成都工业学院
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

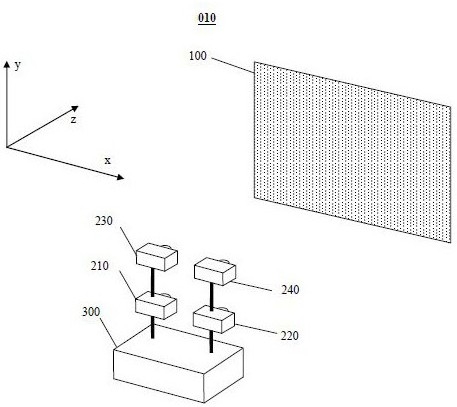

1.一种高分辨率的投影显示装置,其特征在于:该高分辨率的投影显示装置由光栅幕布、第一投影机、第二投影机、第三投影机、第四投影机及计算机控制系统组成,所述第一投影机、第二投影机、第三投影机和第四投影机排布形成阵列,计算机控制系统可将一幅高清图像按照2×2的像素周期进行采样,并分别由2×2周期中的右上像素、左上像素、右下像素和左下像素形成第一投影图像、第二投影图像、第三投影图像和第四投影图像,所得的第一投影图像、第二投影图像、第三投影图像和第四投影图像分别送至所述第一投影机、所述第二投影机、所述第三投影机和所述第四投影机进行投射,所述第一投影机、所述第二投影机、所述第三投影机和所述第四投影机可以将与之对应的投影图像投射至所述光栅幕布的同一位置,所述光栅幕布由透镜阵列及反光散射层组成,反光散射层具有高反射率和散射特性,并能将入射到其上的光线反射至各个方向,所述透镜阵列上的透镜可将来自于第一投影机、第二投影机、第三投影机和第四投影机的光线分别汇聚于反光散射层的不同位置,并形成第一投影图像光斑、第二投影图像光斑、第三投影图像光斑和第四投影光斑,所述第一投影图像光斑、第二投影图像光斑、第三投影图像光斑和第四投影光斑可经所述透镜阵列成像,形成第一投影图像光斑像、第二投影图像光斑像、第三投影图像光斑像和第四投影光斑像,所述第一投影图像光斑像、第二投影图像光斑像、第三投影图像光斑像和第四投影光斑像按照原高清图像2×2像素周期中的右上像素、左上像素、右下像素和左下像素位置排列,合并形成原高清图像,所述第一投影机、所述第二投影机、所述第三投影机和所述第四投影机在所述光栅幕布处投射的图像,其单个像素的尺寸等于透镜阵列节距。

2.如权利要求1所述的一种高分辨率的投影显示装置,其特征在于:所述透镜阵列到所述反光散射层的距离小于透镜焦距,所述第一投影图像光斑、第二投影图像光斑、第三投影图像光斑和第四投影图像光斑经所述透镜阵列成正立虚像。

3.如权利要求1所述的一种高分辨率的投影显示装置,其特征在于:根据所述第一投影机、第二投影机、第三投影机和第四投影机显示原理,计算机系统设置更多的额外投影机进行图像投射。
