专利号: 2019101668183
申请人: 天津海之星水下机器人有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

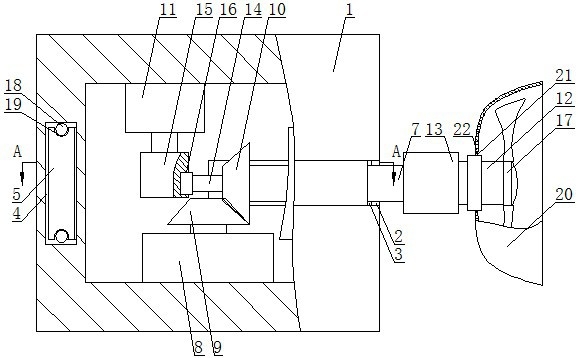

1.一种水下勘测机器人推进装置,其特征在于:包括主体(1),主体(1)内壁的一侧开设半圆形的透槽(2),透槽(2)内壁的顶面和底面分别开设半圆形的第一环形槽(3),第一环形槽(3)内壁的内侧开设半圆形的第二环形槽(4),第一环形槽(3)的竖向中心线与第二环形槽(4)的竖向中心线共线,第一环形槽(3)和第二环形槽(4)内设有环形板(5),环形板(5)的一侧开设通孔(6),通孔(6)的内部与透槽(2)的内部相通,通孔(6)内设有驱动轴(7),驱动轴(7)和通孔(6)之间通过第一轴承连接;主体(1)内壁的底面固定安装防水的驱动电机(8),驱动电机(8)输出轴的方向朝上,驱动电机(8)输出轴的顶面固定安装主动伞齿轮(9),驱动轴(7)的内端固定连接从动伞齿轮(10)的一侧,从动伞齿轮(10)始终与主动伞齿轮(9)啮合配合,主体(1)内壁的顶面固定安装单轴电机(11),单轴电机(11)输出轴的方向朝下,单轴电机(11)的输出轴和从动伞齿轮(10)直接通过角度调节装置连接;主体(1)的一侧设有横向的转轴(12),转轴(12)的一端和驱动轴(7)的外端之间通过联轴器(13)连接,转轴(12)的另一端固定安装螺旋桨(17);

所述的角度调节装置包括调节杆(14),调节杆(14)的一端固定连接从动伞齿轮(10)的另一侧,单轴电机(11)输出轴的下端固定连接调节轴(15)的上端,调节轴(15)的一侧开设调节槽(16),调节杆(14)的另一端插入至调节槽(16)内,调节杆(14)和调节槽(16)之间通过调节轴承连接;

所述的环形板(5)与对应的第一环形槽(3)和第二环形槽(4)之间设有滑动装置;

所述的滑动装置包括滚珠(18),环形板(5)顶面和底面分别开设数个均匀环形分布的球形槽(19),球形槽(19)的内部开口直径均小于其外部开口直径,滚珠(18)均位于对应的球形槽(19)内,滚珠(18)的外周分别与对应的第一环形槽(3)和第二环形槽(4)内壁的顶面和底面接触配合;

所述的螺旋桨(17)的外周设有防护罩(20),防护罩(20)内壁一侧开设通透的安装孔(21),转轴(12)的外周与安装孔(21)之间通过第二轴承连接,防护罩(20)内壁的一侧开设均匀分布的通透的气孔(22)。

2.根据权利要求1所述的一种水下勘测机器人推进装置,其特征在于:所述的第一环形槽(3)内壁外周与内周之间的距离大于第二环形槽(4)内壁外周与内周之间的距离。
