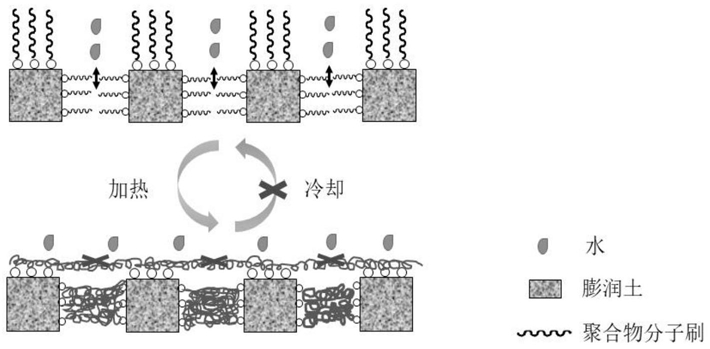

1.一种高温热响应膨润土，其特征在于：高温热响应膨润土核心为刚性膨润土颗粒，外部为柔性高温热响应分子刷。

2.根据权利要求1所述的高温热响应膨润土，其特征在于：柔性高温热响应分子刷为聚(苯甲基丙烯酸酯)。

3.根据权利要求2所述的高温热响应膨润土，其特征在于：热响应聚合物分子刷的分子量Mn为5000～60000。

4.根据权利要求2所述的高温热响应膨润土，其特征在于：热响应聚合物分子刷的分子量Mn为5000～25000。

5.一种如权利要求1至4任一所述的高温热响应膨润土的制备方法，其特征在于包括以下步骤：步骤一，膨润土酸活化，构建活化位点

将膨润土混合盐酸水溶液，疏通黏土孔道，构建羟基吸附点位，提高膨润土吸附性；

步骤二，干燥处理

干燥处理步骤一的膨润土，去除膨润土中的盐酸及水分；

步骤三，ATRP改性

将活化膨润土与0.5～1mL(3-氨丙基)三甲氧基硅烷(ATMS)和10～40mL甲醇混溶，35～

45℃条件下磁力搅拌12～16h，提供ATRP改性活化位点；

然后，加入10～20mL二氯甲烷(含3～5％(v/v)砒啶)与5～10mL的2-溴异丁酰溴进行ATRP改性，在ATRP改性期间，加入含5～10g甲基丙烯酸苯酯和5～10mL对二甲苯(含0.5～1g溴化铜和0.3～0.5mL的N,N,N',N”,N”-五甲基二乙烯基三胺)，在80～100℃条件下，氮气保护搅拌8～10小时，完成ATRP改性；

步骤四，漂洗干燥

改性之后，漂洗干燥，制得高温热响应膨润土。

6.根据权利要求5所述的高温热响应膨润土的制备方法，其特征在于包括以下步骤：步骤一，膨润土酸活化，构建活化位点

将1～3g膨润土混合100mL的10～15wt％盐酸水溶液，疏通黏土孔道，构建羟基吸附点位，提高膨润土吸附性；

步骤二，干燥处理

在120～150℃干燥处理步骤一的膨润土，干燥时间为10～24h，去除膨润土中的盐酸及水分；

步骤三，ATRP改性

将活化膨润土与0.5～1mL(3-氨丙基)三甲氧基硅烷(ATMS)和10～40mL甲醇混溶，35～

45℃条件下磁力搅拌12～16h，提供ATRP改性活化位点；

然后，加入10～20mL二氯甲烷(含3～5％(v/v)砒啶)与5～10mL的2-溴异丁酰溴进行ATRP改性，在ATRP改性期间，加入含5～10g甲基丙烯酸苯酯和5～10mL对二甲苯(含0.5～1g溴化铜和0.3～0.5mL的N,N,N',N”,N”-五甲基二乙烯基三胺)，在80～100℃条件下，氮气保护搅拌8～10小时，完成ATRP改性；

步骤四，漂洗干燥

改性之后，膨润土用二氯甲烷和乙醇漂洗3次以上，然后，氮气保护干燥，制得高温热响应膨润土。

7.如权利要求1至4任一所述的高温热响应膨润土在钻井液中的应用，其特征在于：用于制备包括权利要求1至4任一所述的高温热响应膨润土的高温热响应膨润土钻井液。

8.如权利要求7所述的高温热响应膨润土在钻井液中的应用，其特征在于：所述高温热响应膨润土钻井液成分及配比为，高温热响应膨润土 8～12g；

氯化钠 3～4.5g；

阴离子羧甲基纤维素(Lv-PAC) 2～3g；

两性离子聚合物FA367 1～2g；

超细碳酸钙粉(粒径为2000目) 10～15g；

水 300mL；

加重材料(重晶石粉，200目)调节至所需密度。

9.一种高温热响应膨润土钻井液，其特征在于：高温热响应膨润土钻井液成分及配比如下，高温热响应膨润土 8～12g；

氯化钠 3～4.5g；

阴离子羧甲基纤维素(Lv-PAC) 2～3g；

两性离子聚合物FA367 1～2g；

超细碳酸钙粉(粒径为2000目) 10～15g；

水 300mL；

加重材料(重晶石粉，200目)调节至所需密度。
