专利号: 2019101679385
申请人: 合肥市春华起重机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

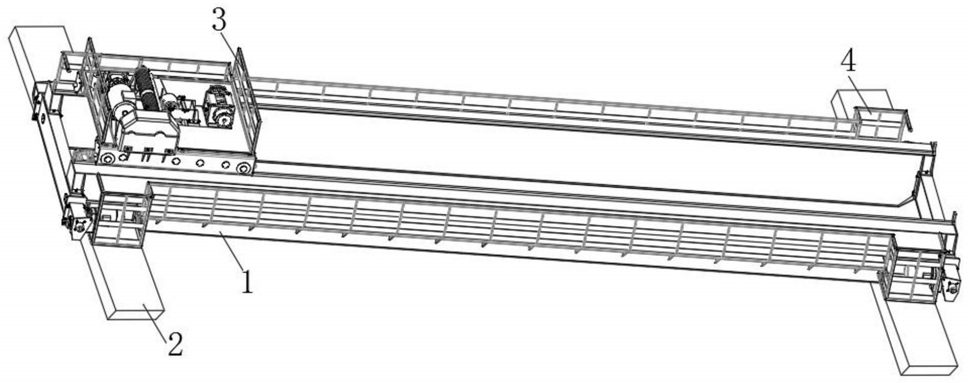

1.一种冶金吊用主起升机构双驱动系统,其特征在于,包括两个横梁(1)、吊装机构(40)和端部板(5),两个所述横梁(1)的两端之间均焊接有端部板(5),所述端部板(5)的底部卡接在垫板(2)的上部,所述横梁(1)的顶部沿长度方向安装有上边梁(6),所述上边梁(6)的底部通过若干个纵向设置的液压柱(21)与横梁(1)的顶部连接,且两个上边梁(6)底部相对立的一侧均焊接有限位板(23),吊装机构(40)的底部两端均卡接在两个限位板(23)的上部;

所述吊装机构(40)包含有安装板(29)和边缘板(18),所述安装板(29)活动卡接在边缘板(18)的顶部,所述安装板(29)和边缘板(18)的中部均设置有穿孔(30),所述安装板(29)的底部在穿孔(30)的边缘设置有圆形卡接槽(31),所述边缘板(18)的顶端在穿孔(30)的边缘设置有圆形滑动槽(33),所述滑动槽(33)的内部安装有若干个竖直设置的套筒(36),所述套筒(36)的内部套装有伸缩柱(39),所述伸缩柱(39)的顶部活动卡接有滚珠(32),且滚珠(32)卡接在卡接槽(31)的内部;

所述限位板(23)和垫板(2)的中部均沿长度方向焊接有滑轨(20),所述边缘板(18)的底部两侧和端部板(5)的底部均安装有若干个滚轮(9),所述边缘板(18)和端部板(5)通过底部的滚轮(9)卡接滑轨(20),所述边缘板(18)的底部两端均焊接有“L”形定位板(34),两个所述定位板(34)的顶部之间焊接有顶板(15),所述边缘板(18)的顶部两端均焊接有防护架(3),两个防护架(3)的顶部中端之间焊接有连接板(17),所述连接板(17)的顶部中部与顶板(15)的底部中端之间安装有纵向设置的转轴(16),且转轴(16)的顶部与顶板(15)的连接处安装有转动电机,连接板(17)的长度小于顶板(15)的长度;

所述滑轨(20)的顶端外部卡接有电磁铁(25),所述电磁铁(26)的底部两端均通过紧固螺钉(24)固定连接限位板(23)和垫板(2),所述滚轮(9)的中部设置有卡槽(26),且卡槽(26)的外部包裹有磁铁层(27),且磁铁层(27)和电磁铁(25)的磁极相同。

2.根据权利要求1所述的一种冶金吊用主起升机构双驱动系统,其特征在于,所述横梁(1)的端部一侧焊接有扶梯(4),横梁(1)的顶部与上边梁(6)的底部之间均匀连接有若干个减震弹簧(22)。

3.根据权利要求1所述的一种冶金吊用主起升机构双驱动系统,其特征在于,所述安装板(29)的顶部在穿孔(30)的上方均匀安装有三组承重电机(14),两端的承重电机(14)均通过缆绳连接有副挂钩(8),中部的承重电机(14)通过缆绳连接有主挂钩(7),且缆绳贯穿穿孔(30)。

4.根据权利要求1所述的一种冶金吊用主起升机构双驱动系统,其特征在于,所述端部板(5)的顶部和垫板(2)的两端均安装有框架(12),框架(12)的中部安装有转动轴(11),转动轴(11)的一端贯穿框架(12)安装有拉动电机(13),转动轴(11)的外部缠绕有限位绳(10),垫板(2)两端的限位绳(10)连接横梁(1)的端部,端部板(5)顶部的限位绳(10)连接定位板(34)的底部一侧。

5.根据权利要求1所述的一种冶金吊用主起升机构双驱动系统,其特征在于,所述边缘板(18)一端和端部板(5)的一端内部均安装有电动机(19),滚轮(9)的两端均安装有固定轴(28),电动机(19)安装在固定轴(28)的一端。

6.根据权利要求1所述的一种冶金吊用主起升机构双驱动系统,其特征在于,所述伸缩柱(39)的底部安装有推板(37),推板(37)的底部与套筒(36) 的内部底端之间安装有若干个纵向设置的回位弹簧(35),套筒(36)的内部顶端焊接有环形挡板(38),挡板(38)的内部直径小于推板(37)的直径,且推板(37)的直径与套筒(36)的内部尺寸相匹配。

7.根据权利要求1所述的一种冶金吊用主起升机构双驱动系统,其特征在于,所述横梁(1)的一端侧面底部安装有控制柜和液压油箱,控制柜电性连接电动机(19)、承重电机(14)、拉动电机(13)、电磁铁(25)和液压油箱,且液压油箱通过内部的油泵和管道连接液压柱(21)。

8.根据权利要求1所述的一种冶金吊用主起升机构双驱动系统,其特征在于,该双驱动系统使用的具体步骤包括:

步骤一:需要吊装物料时,将吊装机构(40)底部的主挂钩(7)与物料顶部固定连接,底部两端的副挂钩(8)与物料的两端固定连接;物料移动时,吊装机构(40)内部的三组承重电机(14)通过绳索将物料向上拉动,同时吊装机构(40)底部的电动机(19)带动吊装机构(40)在两个限位板(23)之间移动;物料可上下移动和横向移动;

步骤二:移动中滚轮(9)与滑轨(20)紧密的卡接,启动滑轨(20)顶部的电磁铁(25),电磁铁(25)运行后与磁铁层(27)的极性相同,与磁铁层(27)之间产生排斥力,向上推动滚轮(9),进而使得滚轮(9)与滑轨(20)之间的摩擦力减小,滚轮(9)移动中阻力减小;吊装机构(40)和横梁(1)在滑轨(20)的上部移动时,两端的拉动电机(13)工作,一端的拉动电机(13)带动转动轴(11)转动,通过限位绳(10)拉动吊装机构(40)和横梁(1)向指定的方向移动,另一端的拉动电机(13)带动转动轴(11)转动将限位绳(10)放出;

步骤三:物料在吊装中需要倾倒或者改变倾斜的角度,启动吊装机构(40) 上部一端的承重电机(14)工作,将一端的副挂钩(8)向上拉动,进而拉动物料的一端向上移动,物料两端高度不同,倾斜角度改变;

步骤四:物料在移动中,顶板(15)底部的转动电机带动转轴(16)转动,进而通过转轴(16)带动安装板(29)在边缘板(18)的上部转动,底部的物料随之转动,物料的方向能得到改变,物料运输移动时能自由的改变朝向,转动中安装板(29)底部的卡接槽(31)内部卡接有若干个滚珠(32),且滚珠(32)在卡接槽(31)的内部转动。
