1.一种介孔鞣酸锆催化剂的制备方法，其特征在于，所述方法包括以下步骤：取一定量的鞣酸和ZrCl4分别溶于DMF中，并分别在超声波中处理5～20min，将超声处理的ZrCl4溶液置于反应釜中，在5～20min之内逐滴加入超声处理后的鞣酸溶液；待上述溶液均匀混合后，再将其与冰醋酸溶液混合均匀，然后在反应釜中120～160℃下反应4～24h，反应结束冷却至室温；分别用DMF、乙醇至少各洗涤三次，在70～100℃的真空干燥中干燥8～

12h，将其研磨成粉末即可。

2.根据权利要求1所述的一种介孔鞣酸锆催化剂的制备方法，其特征在于，所述ZrCl4溶液的浓度范围为0.025～0.25mol/L，所述鞣酸溶液的浓度为0.003～0.25mol/L。

3.根据权利要求2所述的一种介孔鞣酸锆催化剂的制备方法，其特征在于，所述鞣酸和ZrCl4的摩尔比为0.0625～1：2。

4.根据权利要求1～3任一所述的一种介孔鞣酸锆催化剂的制备方法制备得到的介孔鞣酸锆催化剂。

5.一种催化糠醛加氢制备糠醇的方法，其特征在于，以权利要求4所述介孔鞣酸锆催化剂为催化剂，以糠醛为底物，按照0.05～0.25g介孔鞣酸锆/1mmol糠醛加入催化剂，于110～

140℃反应60～100min，其中，以异丙醇为氢源，异丙醇加入量为5～10mL/1mmol糠醛。

6.根据权利要求5所述的一种催化糠醛加氢制备糠醇的方法，其特征在于，所述介孔鞣酸锆催化剂的加入量为0.2g介孔鞣酸锆/1mmol糠醛。

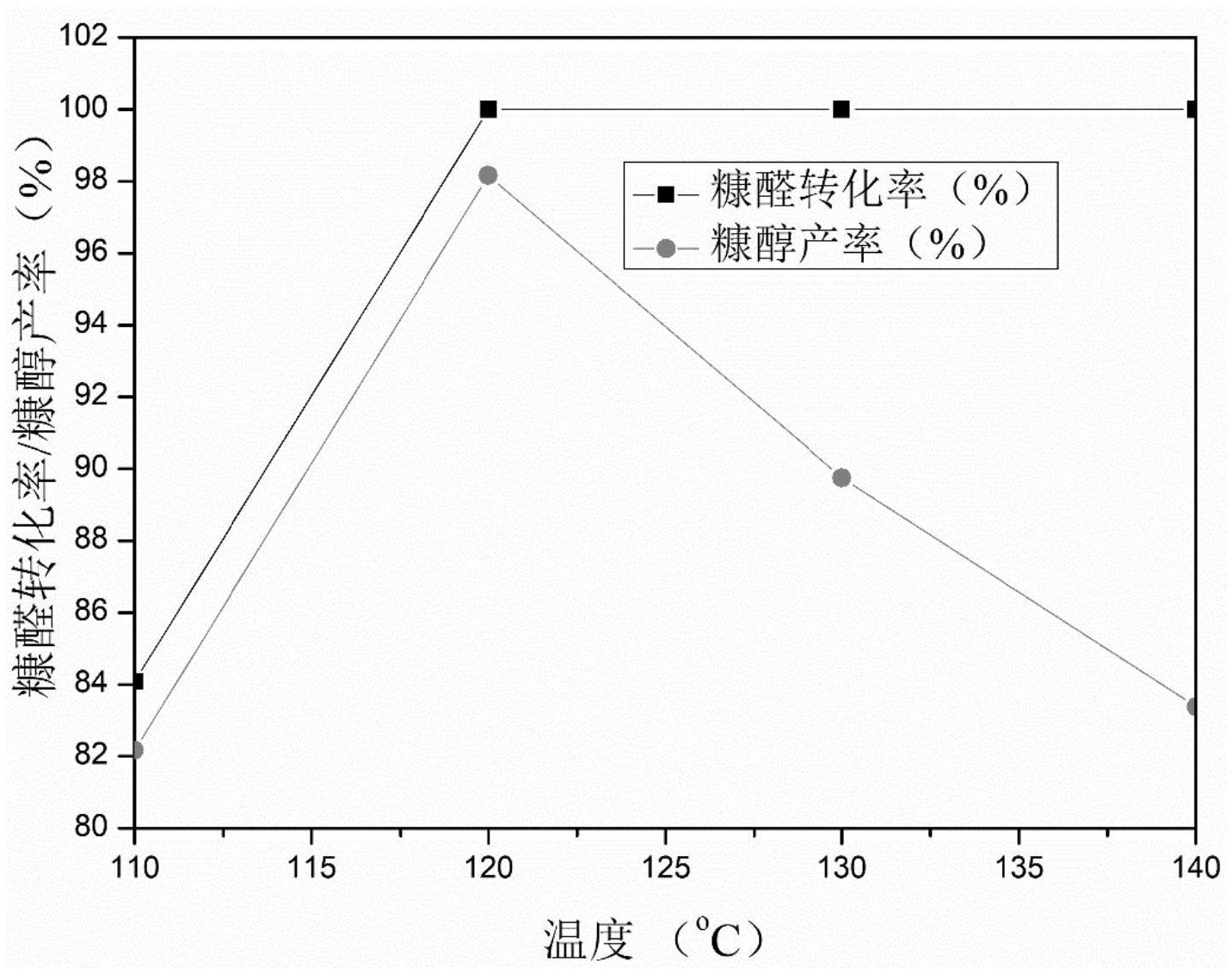

7.根据权利要求5或6所述的一种催化糠醛加氢制备糠醇的方法，其特征在于，所述反应的温度为120℃。

8.根据权利要求5或6所述的一种催化糠醛加氢制备糠醇的方法，其特征在于，所述反应的时间为80min。

9.根据权利要求7所述的一种催化糠醛加氢制备糠醇的方法，其特征在于，所述反应的时间为80min。

10.根据权利要求5、6或9任一所述的一种催化糠醛加氢制备糠醇的方法，其特征在于，所述催化剂反应过后，将其与产物分离，分别经过DMF、乙醇清洗，干燥后即可再次用于催化糠醛加氢制备糠醇。

11.根据权利要求7所述的一种催化糠醛加氢制备糠醇的方法，其特征在于，所述催化剂反应过后，将其与产物分离，分别经过DMF、乙醇清洗，干燥后即可再次用于催化糠醛加氢制备糠醇。

12.根据权利要求8所述的一种催化糠醛加氢制备糠醇的方法，其特征在于，所述催化剂反应过后，将其与产物分离，分别经过DMF、乙醇清洗，干燥后即可再次用于催化糠醛加氢制备糠醇。

13.权利要求5～12任一所述的一种催化糠醛加氢制备糠醇的方法在合成染料、橡胶、医药、农药领域或铸造行业的应用。
