1.一种钛酸锂复合负极材料的制备方法，其特征在于，所述制备方法包括以下制备步骤：

1)将乳糖粉末加入至钛酸四丁酯中静置吸附，配制柠檬酸的醇溶液和醋酸锂的醇溶液，对吸附有钛酸四丁酯的乳糖粉末进行过滤并加入至柠檬酸的醇溶液中，搅拌分散均匀后加入醋酸锂的醇溶液，得到预溶液；

2)对预溶液进行反应搅拌一段时间，反应搅拌结束后旋蒸去除多余的醇溶剂，至形成溶胶状后超声震荡使乳糖粉末均匀分散，得到悬浊溶胶；

3)将悬浊溶胶涂覆于负极材料基体表面，真空干燥后再置于水中静置一段时间，再进行第二次的真空干燥，最后置于保护气氛下进行煅烧，即得到钛酸锂复合负极材料。

2.根据权利要求1所述的一种钛酸锂复合负极材料的制备方法，其特征在于，步骤1)中乳糖粉末媳妇钛酸四丁酯后增重质量为M1，配制柠檬酸的醇溶液时所用柠檬酸质量为M2，配制醋酸锂的醇溶液时所用醋酸锂质量为M3，其中M1：M2：M3的比值为50：(45～48)：(15～

17)。

3.根据权利要求1或2所述的一种钛酸锂复合负极材料的制备方法，其特征在于，步骤

1)所述乳糖粉末为喷雾干燥乳糖。

4.根据权利要求1所述的一种钛酸锂复合负极材料的制备方法，其特征在于，步骤2)所述反应搅拌时长为4～6h。

5.根据权利要求1所述的一种钛酸锂复合负极材料的制备方法，其特征在于，步骤3)所述负极材料基体为钛负极材料。

6.根据权利要求5所述的一种钛酸锂复合负极材料的制备方法，其特征在于，所述钛负极材料表面生长有氧化钛纳米结构，所述纳米结构为纳米片阵列、纳米线阵列、纳米棒阵列、纳米花阵列和/或纳米草阵列中的至少一种。

7.根据权利要求1或5或6所述的一种钛酸锂复合负极材料的制备方法，其特征在于，步骤3)所述将悬浊溶胶涂覆于负极材料基体表面并干燥后，置于水中静置30～60min。

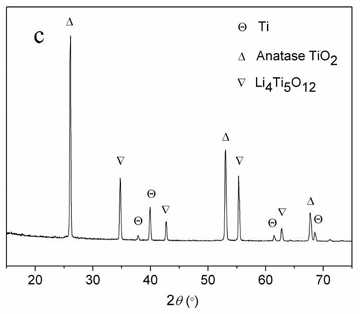

8.根据权利要求1或5或6所述的一种钛酸锂复合负极材料的制备方法，其特征在于，步骤3)所述煅烧过程首先在600～800℃条件下煅烧6～8h，再置于400～600℃条件下煅烧110～135min。
