专利号: 201910170030X
申请人: 长江大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

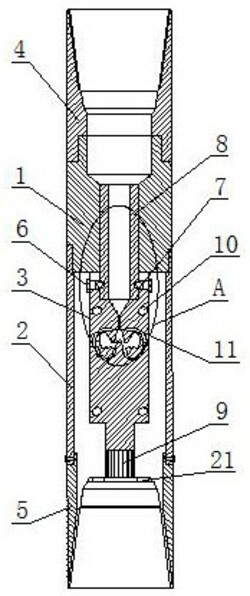

1.一种射流振荡双向冲击器,包括上筒体(1)、下筒体(2)和射流元件(3),下筒体(2)通过上筒体(1)螺纹安装有上接头(4),下筒体(2)下端通过锁紧杆(6)和锁紧球(7)活动安装有下接头(5);其特征在于:上筒体(1)内设置有中心管(8),中心管(8)的一端延伸至上筒体(1)下方,延伸至上筒体(1)下方的中心管(8)上通过锁紧杆(6)和锁紧球(7)活动安装有射流元件(3),射流元件(3)的下端端头圆周上设置有花键(9),与花键(9)对应的下接头(5)内壁上设置有键槽,射流元件(3)通过花键(9)和键槽的配合与下接头(5)键连接;

所述的射流元件(3)呈甲字状的圆柱体,由两个半圆柱体通过螺栓(10)相互紧固构成,两个半圆柱体对应的端面上分别设置有射流槽(11),射流槽(11)上方设置有装配凹槽(12),装配凹槽(12)通过连通槽(13)与射流槽(11)连通;装配凹槽(12)的圆周上均布有安装孔(14),安装孔(14)内螺纹安装有锁紧杆(6),锁紧杆(6)的端头活动安装有锁紧球(7);

所述的锁紧杆(6)对应的中心管(8)圆周上设置有环槽(15),锁紧杆(6)通过锁紧球(7)与环槽(15)滑动连接;

所述的射流槽(11)由对称设置且相互连通的D形环槽(16)构成, D形环槽(16)之间设置劈尖(17),劈尖(17)两侧的D形环槽(16)内分别设置有C形振荡腔(18),C形振荡腔(18)分别与其对应的D形环槽(16)连通。

2.根据权利要求1所述的射流振荡双向冲击器,其特征在于:所述的连通槽(13)呈V型。

3.根据权利要求1所述的射流振荡双向冲击器,其特征在于:所述的D形环槽(16)上分别径向设置有出口(19)。

4.根据权利要求3所述的射流振荡双向冲击器,其特征在于:所述的出口(19)在射流元件(3)上呈错位设置。
