1.一种局部起圈凹凸小提花面料的设计方法，其特征在于：包括如下设计：

(1)纹样和色彩设计

该产品花型纹样选择几何方块形和菱形，由纱线起圈形成大小渐变的方块形花纹，方块形花纹的位置错落有致，突破了呆板的线条感；两个菱形为一组与方块形花纹交相呼应；

左右两幅花形成对花，中间配置了具有凹凸效应的蜂巢组织，左边一幅花配置红色渐变，右边一幅花配置蓝色渐变，其余均是白色，使得织物有一种活泼小清新的浮雕感；

(2)组织设计

起圈花型采用四纬毛巾组织，有利于纱线起圈，该组织的经纱分为两个系统，起圈经纱为渐变红和渐变蓝色，地经纱为白色，这样使得起圈花型均为彩色；左右两幅花中间采用8枚变化蜂巢组织，形成了边高中低的四方形凹凸小花纹，其为全白色，其余部分采用双层组织，为了凸显渐变红和渐变蓝的花型，在不起花的部分都是白色，所以采用双层组织，纬纱两个系统均为一色白，经纱两个系统分别是渐变色和白色，起花时色经纱起圈形成花型，不需要起花时，色经纱与白色纬纱形成织物下层，白色经纱与白色纬纱形成织物上层；

(3)工艺设计

a.纱线规格如下：

经纱有白、浅红、红、深红、浅蓝、蓝、深蓝七种颜色，均为14.6tex*2(40S/2)纯棉股线；纬纱为一色白，也为14.6tex*2(40S/2)纯棉股线；

b.经纬纱配色循环如下：

经纱：24白4红48白(1白1浅红)*16(1白1红)*16(1白1深红)*16 48白(双层)32白(蜂巢)48白(双层)(1白1深蓝)*16(1白1蓝)*16(1白1浅蓝)*16 48白4蓝24白；其中，总经根数为472根；

纬纱：一色白；

c.穿综顺序：

(1、2)*14(3、4、5、6)*12(7、8、5、6)*24(3、4、5、6)*12(9、10、11、12、13、14、11、15)*4(3、

4、5、6)*12(7、8、5、6)*24(3、4、5、6)*12(1、2)*14；

穿综循环根数为472根；

d.每筘齿穿入数的设计：

该款面料起圈部分、双层部分及蜂巢部分的经密不等，在穿筘时采用花穿法，即各部分穿入数之比等于经密之比；为了保证起圈部分毛圈密集、花型饱满，每筘齿穿入数为4入；双层部分要求上下两层地布细腻、挺阔，每筘齿穿入数为4入，蜂巢部分要求巢底到巢顶的凹凸感逐渐过渡，经密不宜过大，因此每筘齿穿入数为2入；布边受到的作用力较大，虽然是单层布，仍然采用每筘齿4穿入，以保证足够的经密，才能承受织造的剧烈作用。

2.根据权利要求1所述的局部起圈凹凸小提花面料的设计方法，其特征在于：织造工艺的参数如下：织物的上机经密为319根/10cm，上机纬密为214根/10cm，下机经密为328根/

10cm，下机纬密为222根/10cm，经纱织缩率3.8％，纬纱织缩率2.6％，筘号58#；

所述的织造工艺的关键技术措施如下：

1)经纱起圈

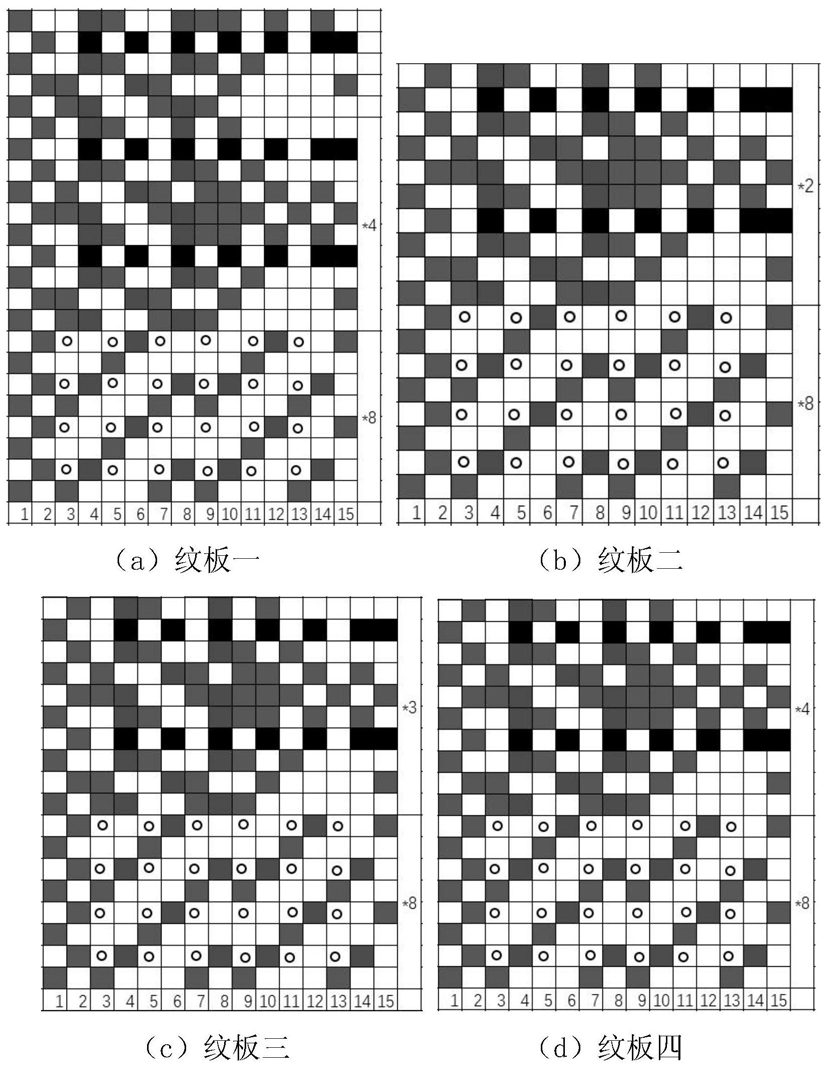

为了使经纱起圈，且起圈范围随花型而变，在织造起圈部分时，插入长短不同的细棍支撑经纱起圈，待织物下机后抽掉细棍，形成毛圈花型；为了在织造时方便插入细棍，让需要起圈的经纱全部提起，此时插入细棍，但并不引入纬纱，相当于空打一纬；该款织物起圈部分采用的是四纬毛巾组织，每四纬中的第三纬和第四纬之间需要一次空打纬，由于纹板图的总纬数达569纬，但其中有部分纹板重复，为了便于观察空打纬的位置，每一个起圈花型做一个纹板图，根据花型上下的对称性，纹板调用顺序为纹板一：菱形起圈、纹板二：4排圈花型、纹板三：6排圈花型、纹板四：8排圈花型、纹板三：6排圈花型、纹板二：4排圈花型，纹板图中每一横行黑色组织点表示一次空打纬，第4、6、8、10、12、14、15综框上的经纱提起，然后根据花型轮廓插入不同长度的细棍；

2)经纱上机张力

在通源SGA598型小样织布机上进行织造，控制好各部分经纱上机张力是织造的关键，为了调整起圈经纱和地经纱的张力，织造时，在织机后部采取分别捆扎，单独控制各部分经纱张力，以此保证经纱开口清晰；起圈经纱的张力不宜过大，否则将影响毛圈的高度；地经纱的张力偏大些，一方面可以使经纱开口清晰；另一方面，起圈经纱和地经纱的张力差异，可以使得两种经纱的送经量略有差异，有利于毛圈的形成和稳固；

3)利用纬斜形成花型轮廓的曲线感

在织造时，起圈部分插入细棍，由于细棍比纬纱粗，且是木质地，所以插入细棍的部分纬纱不易打向织口，而没插细棍部分的纬纱容易打向织口，这就造成了纬纱不是直线型，而是有弧度的曲线型，称之为纬斜；由于起圈的形状渐变、位置渐变，因此，曲线的长度和位置也各不相同，直线与曲线融合，突破了几何花型呆板的直线感，使得花型轮廓流畅、律动，增加了织物活泼轻快之感，与织物的两组渐变色相得益彰；

4)毛圈固定方式

织物下机后，为了防止抽掉细棍毛圈变形，在抽掉细棍之前，使用定型啫喱水喷洒起圈部位，三分钟后抽掉细棍，毛圈仍然耸立，如果经过打压，毛圈会倒伏，但不会变形。
