1.一种氮、镍共掺杂硒化钴超薄纳米片的制备方法,其特征在于,包括如下步骤:(1)将钴源、硒源、镍源、氮源、水和二乙烯三胺混合,进行溶剂热反应,得到氮、镍共掺杂硒化钴前驱体;
(2)将所述氮、镍共掺杂硒化钴前驱体进行洗涤和干燥,得到氮、镍共掺杂硒化钴超薄纳米片。
2.如权利要求1所述的制备方法,其特征在于,所述溶剂热反应在密闭条件进行;所述溶剂热反应的温度为160~220℃,时间为12~24h。
3.如权利要求1所述的制备方法,其特征在于,按照钴原子、硒原子、镍原子和氮原子计,所述钴源、硒源、镍源和氮源的摩尔比为0.8~0.9:1:0.1~0.2:1~3。
4.如权利要求1或3所述的制备方法,其特征在于,所述硒源中硒原子的物质的量与水的体积、二乙烯三胺的体积比为1mol:10~15mL:20~30mL。
5.如权利要求1所述的制备方法,其特征在于,所述洗涤包括依次进行的醇洗和水洗。
6.如权利要求1所述的制备方法,其特征在于,所述镍源为硝酸镍、氯化镍和乙酸镍中的至少一种。
7.如权利要求1所述的制备方法,其特征在于,所述氮源为二氰二胺和尿素中的至少一种。
8.如权利要求1所述的制备方法,其特征在于,所述硒源为亚硒酸钠;所述钴源为四水合乙酸钴。

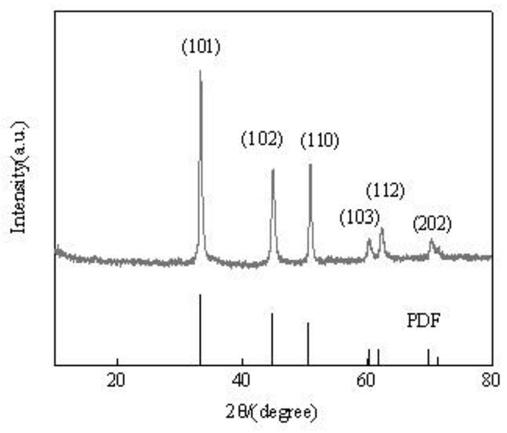

9.一种权利要求1~8任一项所述的制备方法得到的氮、镍共掺杂硒化钴超薄纳米片,所述氮、镍共掺杂硒化钴超薄纳米片的片层厚度小于10nm。
10.权利要求1~8任一项所述的制备方法得到的氮、镍共掺杂硒化钴超薄纳米片或权利要求9所述的氮、镍共掺杂硒化钴超薄纳米片作为电解水制氢催化剂的应用。
