专利号: 2019101729558
申请人: 南通市苏东钢结构有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-11-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

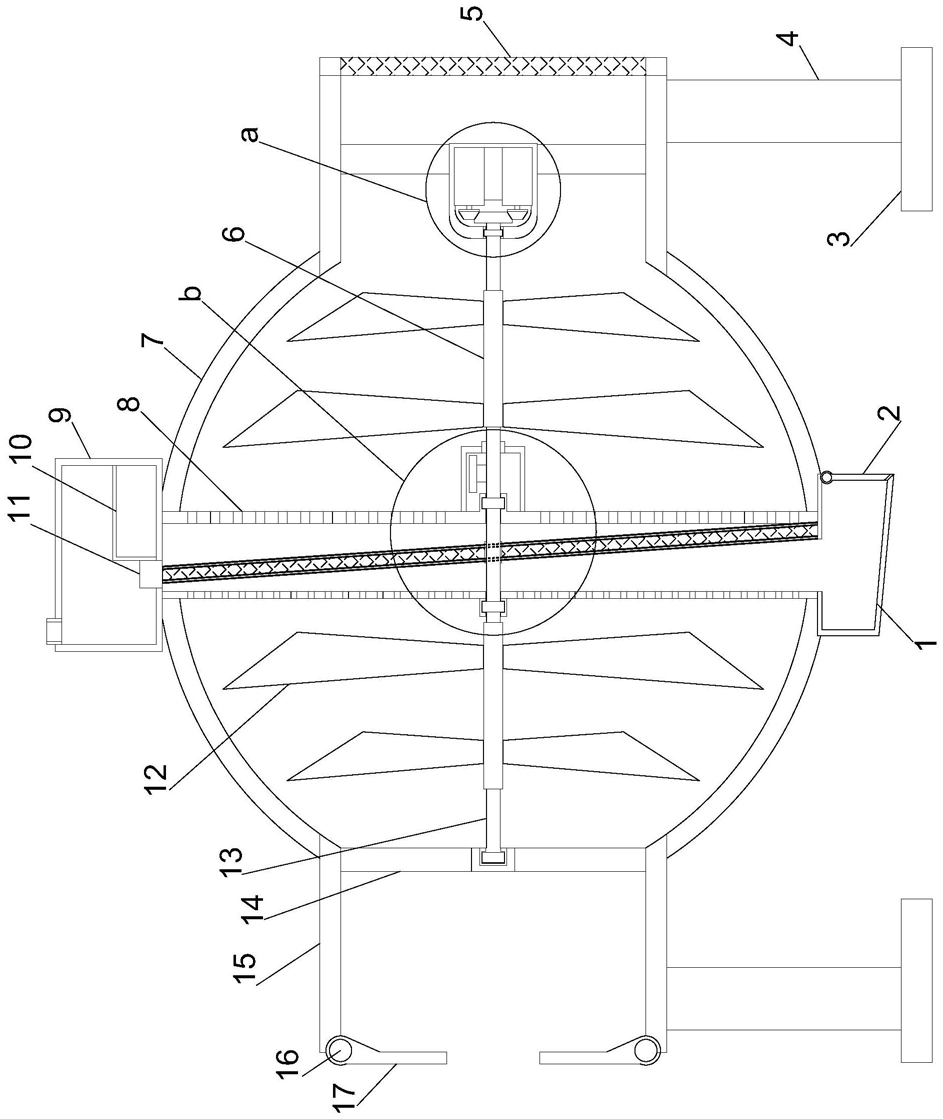

1.一种建筑工程施工用除尘装置,包括水平设置的导流安装筒(15),导流安装筒(15)的中间位置嵌入设置有球形导流筒(7),所述球形导流筒(7)左右两端的导流安装筒(15)下端均竖直向下设置有支撑安装柱(4),且支撑安装柱(4)的下端水平设置有支撑垫块(3),所述球形导流筒(7)的中间位置上下两端分别设置有水箱(9)和斜底导料箱(1),且球形导流筒(7)的内部中间位置设置有缓流除尘结构,右侧的导流安装筒(15)内部设置有同步驱动结构,其特征在于,所述缓流除尘结构包括球形导流筒(7)内部中间位置竖直设置的双层隔板(8),双层隔板(8)之间向右下倾斜设置有滤尘网(23),滤尘网(23)的边缘均与连接球形导流筒(7)内侧连接,所述滤尘网(23)的左右两侧边缘均设置有渗透海绵(22);

所述同步驱动结构包括右侧的导流安装筒(15)内部中间位置水平设置的传动安装筒(18),传动安装筒(18)的外侧通过导流安装架(14)与导流安装筒(15)固定,所述传动安装筒(18)的中间位置水平向左伸出设置有主动转轴(13),传动安装筒(18)的内部上下对称水平安装有同步电机(19),所述主动转轴(13)伸入传动安装筒(18)内的右端竖直设置有主动齿轮(20),同步电机(19)的左端均通过电机转轴与主动齿轮(20)啮合设置有同步驱动齿轮(26),所述双层隔板(8)的左右两侧均均匀设置有导流孔(21),且左侧的导流孔(21)的孔径比右侧的导流孔(21)的孔径小,所述双层隔板(8)的右侧配合主动转轴(13)设置有振动安装罩(25),振动安装罩(25)内部对应的主动转轴(13)设置有偏心转动块(24),所述双层隔板(8)两侧的主动转轴(13)均通过安装套(6)设置有抽风叶轮(12)。

2.根据权利要求1所述的一种建筑工程施工用除尘装置,其特征在于,所述斜底导料箱(1)的右上角通过转轴设置有出料闸门(2)。

3.根据权利要求1所述的一种建筑工程施工用除尘装置,其特征在于,所述水箱(9)的内部右下位置通过防水安装罩设置有蓄电池(10),蓄电池(10)的左侧配合滤尘网(23)上端设置有水泵(11)。

4.根据权利要求1或3所述的一种建筑工程施工用除尘装置,其特征在于,所述水箱(9)的左上角设置有进水管。

5.根据权利要求1所述的一种建筑工程施工用除尘装置,其特征在于,所述球形导流筒(7)的左端配合导流安装筒(15)也竖直设置有导流安装架(14)。

6.根据权利要求1所述的一种建筑工程施工用除尘装置,其特征在于,所述主动转轴(13)的左端通过限位轴承套与左侧的导流安装架(14)连接。

7.根据权利要求1所述的一种建筑工程施工用除尘装置,其特征在于,右侧的导流安装筒(15)的右侧设置有滤网(5)。

8.根据权利要求7所述的一种建筑工程施工用除尘装置,其特征在于,左侧的导流安装筒(15)左侧通过等角度设置的若干电控转轴(16)转动安装有若干转动导流板(17)。
