专利号: 2019101729736
申请人: 上海理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 光学
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

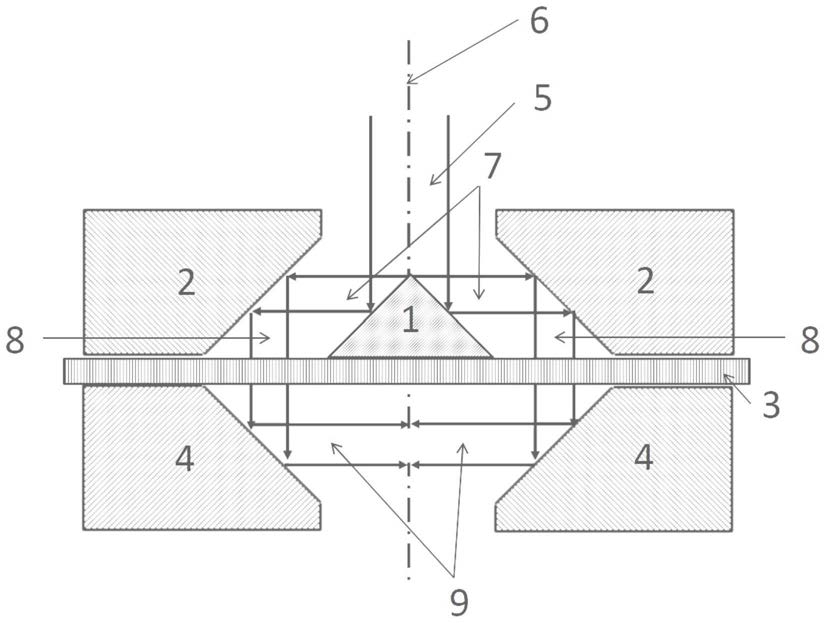

1.一种产生超手性光场的光学透镜组件,其特征在于,包括如下部分:

光学玻璃平板(3);

回转体结构的光束准直块(2),该光束准直块(2)具有与其同轴的圆锥腔以及与该圆锥腔同轴接续的圆孔,且该光束准直块(2)的圆孔用于透入螺旋径向偏振光束的入射光(5),该光束准直块(2)的圆锥腔壁面用于将反射光束(7)进行传播方向的准直以形成准直光束(8);

回转体结构的光束汇聚块(4),该光束汇聚块(4)具有与光束准直块(2)相同的尺寸和结构,且上述光束准直块(2)与光束汇聚块(4)同轴设置并形成一虚拟的、与准直光束(8)和入射光(5)平行的中心轴(6),该光束汇聚块(4)的圆锥腔壁面用于将准直光束(8)汇聚到中心轴(6)上以形成汇聚光束(9),所述中心轴(6)与汇聚光束(9)垂直相交并形成对应被测目标位置的、局域的超手性光场;以及与中心轴(6)同轴的圆锥体光束反射块(1),该圆锥体光束反射块(1)处于光束准直块(2)的圆锥腔中,其小端朝向光束准直块(2)的圆孔,且其侧部圆锥面用于将入射光(5)处理成垂直于中心轴(6)的反射光束(7);

其中,所述中心轴(6)垂直于光学玻璃平板(3)的板面,所述光束准直块(2)、光束汇聚块(4)分别贴装光学玻璃平板(3)的两板面,所述光束准直块(2)、光束汇聚块(4)以光学玻璃平板(3)为准对称布置且两者的圆锥腔相对。

2.根据权利要求1所述的一种产生超手性光场的光学透镜组件,其特征在于:所述光学玻璃平板(3)的两板面均镀有光学增透膜。

3.根据权利要求1所述的一种产生超手性光场的光学透镜组件,其特征在于:所述圆锥体光束反射块(1)的大端贴装光学玻璃平板(3)的板面。

4.根据权利要求1所述的一种产生超手性光场的光学透镜组件,其特征在于:所述圆锥体光束反射块(1)的轴长为12.5mm,且其大端面直径为25mm。

5.根据权利要求4所述的一种产生超手性光场的光学透镜组件,其特征在于:所述光束准直块(2)的圆孔孔径为25mm,其圆锥腔的大端直径为55mm。

6.根据权利要求5所述的一种产生超手性光场的光学透镜组件,其特征在于:所述光束准直块(2)的圆孔轴长为3mm,所述光束准直块(2)的整体轴长为18mm。

7.根据权利要求6所述的一种产生超手性光场的光学透镜组件,其特征在于:所述光束准直块(2)的外径为85mm。

8.根据权利要求7所述的一种产生超手性光场的光学透镜组件,其特征在于:所述光学玻璃平板(3)的厚度为3mm。
