专利号: 2019101748277
申请人: 新昌县以琳环保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 肥料;肥料制造〔4〕
更新日期:2024-10-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.餐厨废弃物回收再利用加工方法,其特征在于,包括送料操作‑加工操作‑排液操作‑补偿操作,具体操作步骤如下:

步骤一:送料操作,使用者利用铲斗将加工原料倒入至加工设备进料箱斗(6)的内部,启动电动机(7),使得电动机(7)利用皮带驱动两组卷料轮筒(9)做反向转动,利用转动中的卷料轮筒(9)将进料箱斗(6)内的原料从进料箱斗(6)的底部输出,使得原料输送至分料箱(21)的内部;

步骤二:加工操作,启动第二传动机(20),利用第二传动机(20)驱动分料箱(21)内的碎料杆,将原料粉碎成粉末状,通过分料箱(21)内的挤压杆,压出原料中多余的水分,使得原料形成块状实心结构;

步骤三:排液操作,利用挤压杆的压力,通过分液箱(37)的四组滤液槽(36)排出原料内多余的液体,使得液体经过滤网板(35)过滤后从出水管(33)导入至导流管(32),再从导流管(32)排出设备;

步骤四:补偿操作,当双层轮盘(41)产生磨损时,弹力卡座(43)通过其内部弹簧推动双层轮盘(41)向前移动,移动后的双层轮盘(41)可以替换磨损后的双层齿槽(40)区域,完成补偿操作;

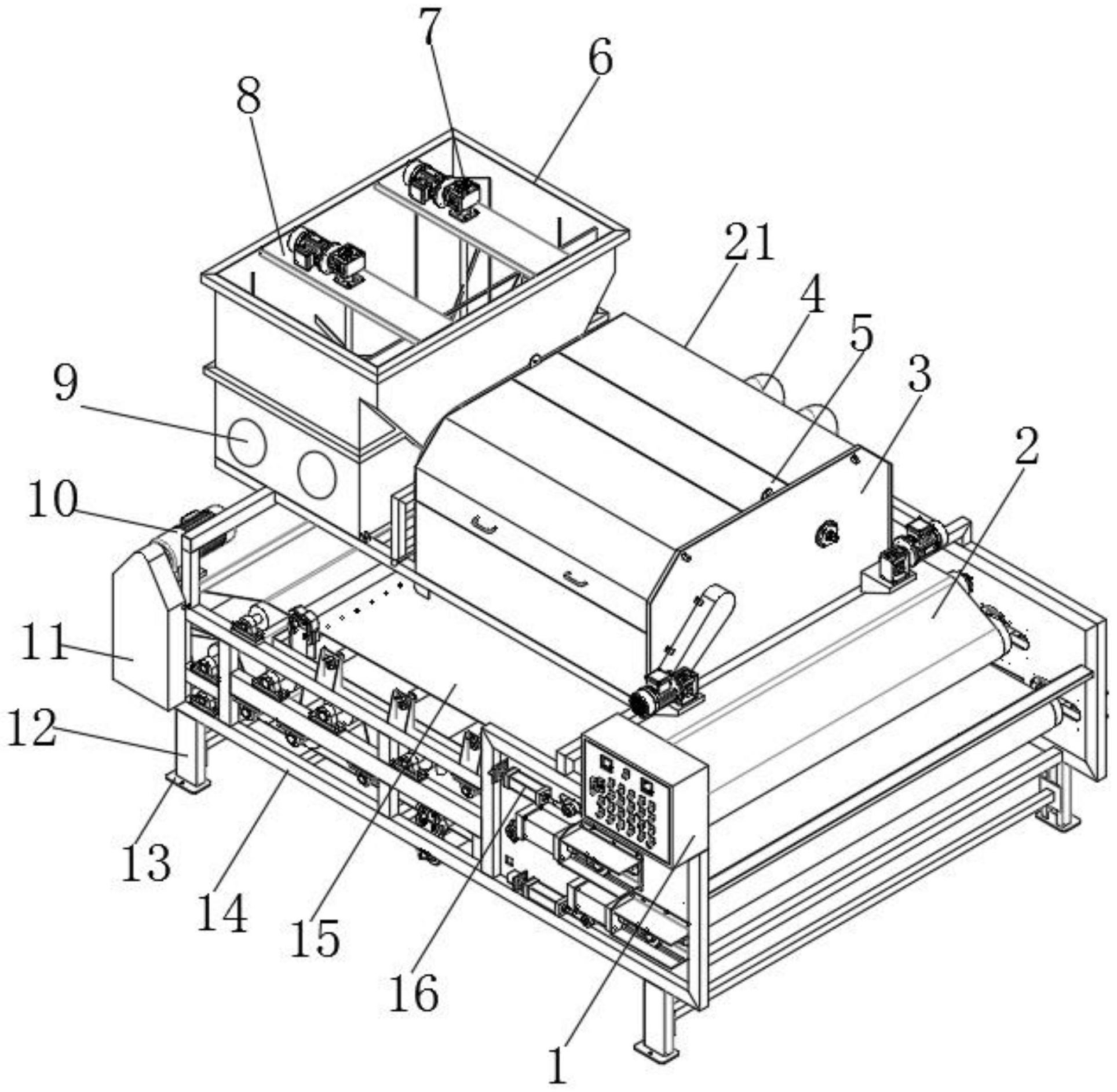

步骤一中所述加工设备包括固定底框(14)、分液箱(37)、双层轮盘(41)与翻转上盖(5),所述固定底框(14)的上部内侧活动覆盖有传送带(15),且固定底框(14)的上端外表面靠近传送带(15)的上方固定安装有分料箱(21),所述分料箱(21)的两侧外表面均固定安装有侧衬板(3),所述固定底框(14)的上端外表面靠近分料箱(21)的一侧固定安装有出料护板(2),且固定底框(14)的上端外表面靠近分料箱(21)的另一侧固定安装有进料箱斗(6),所述进料箱斗(6)的上部安装有两组电动机(7),且进料箱斗(6)与电动机(7)之间通过固定横板(8)固定连接;

所述进料箱斗(6)的底部内侧活动安装有两组卷料轮筒(9),所述固定底框(14)的前端外表面固定安装有隔离罩(11),且固定底框(14)通过隔离罩(11)与第一传动机(10)固定连接,所述固定底框(14)的下端外表面固定安装有四组支撑腿(12),且支撑腿(12)的下端外表面固定安装有固定脚垫(13),所述固定底框(14)的前部内侧固定安装有减震顶杆(16),且固定底框(14)的前部外表面靠近减震顶杆(16)的一侧固定安装有操作箱(1),所述固定底框(14)的内部活动安装有传动轮(18),且传动轮(18)的外表面覆盖有传动皮带(17),所述分料箱(21)的一侧外表面固定安装有第二传动机(20);

所述进料箱斗(6)与分料箱(21)均通过固定撑架(22)和固定底框(14)固定连接,所述固定底框(14)的下端外表面靠近支撑腿(12)的一侧固定安装有出料斜板(24),所述电动机(7)的一端外表面固定安装有电机罩(30),且电动机(7)的另一端安装有驱动盒(28),所述电动机(7)与驱动盒(28)之间通过对接法兰(29)固定连接,所述驱动盒(28)的内侧活动安装有传动齿轮(27),且驱动盒(28)的下端外表面固定安装有对接基座(26),所述电动机(7)的前端外表面固定安装有接线盒(25),所述操作箱(1)的一侧内表面开设有散热槽(31),所述进料箱斗(6)的一侧内表面固定套接有导流管(32),所述分液箱(37)固定安装在分料箱(21)的底部内表面,所述分液箱(37)与分料箱(21)之间通过四组对接栓(38)固定连接;

所述分液箱(37)的上部内侧等间距贯穿设有四组滤液槽(36),所述分液箱(37)的下部外表面固定安装有滤网板(35),所述滤网板(35)的下方固定安装有两组密封底板(34),且密封底板(34)的下端外表面固定安装有两组出水管(33),所述双层轮盘(41)活动安装在固定底框(14)的内侧,且双层轮盘(41)的上部固定安装有弹力卡座(43),且弹力卡座(43)与固定底框(14)之间通过两组定位柱(42)固定连接;

所述双层轮盘(41)的内侧中间位置固定套接有对接卡套(44),所述双层轮盘(41)的外表面设有双层齿槽(40),所述双层轮盘(41)的下部固定安装有补偿卡环(39),所述翻转上盖(5)与分料箱(21)之间通过六组固定杆(45)固定连接,所述翻转上盖(5)的前端外表面固定安装有两组隔音垫板(19),所述翻转上盖(5)的两侧外表面均固定安装有两组对接卡板(47),所述翻转上盖(5)的前端内表面靠近隔音垫板(19)的上部密封条(23),且翻转上盖(5)的顶端外表面固定安装有两组把手环(48),所述翻转上盖(5)的内侧套接有两组转动轴(46),所述分料箱(21)的后端外表面固定安装有两组弯管头(4);

所述固定底框(14)的整体结构为长方体框架结构,且固定底框(14)的固定方式为焊接固定,所述固定底框(14)的内侧底部设有固定底板,且固定底框(14)的内侧顶部设有固定顶板,所述进料箱斗(6)的外表面固定套接有两组对接框;

所述操作箱(1)的前端外表面活动安装有操作旋钮,且操作箱(1)的前端外表面靠近操作旋钮的上部固定安装有两组电压表,所述操作箱(1)的内部内表面固定安装有干燥盒;

所述出料斜板(24)的转动角度范围为零至六十度,且出料斜板(24)的上端外表面设有两组围板,所述出料斜板(24)的横截面结构为等腰梯形结构,且出料斜板(24)的固定方式为卡扣固定;

所述滤液槽(36)的内侧设有滤网,且滤液槽(36)的横截面为圆形结构,所述分液箱(37)的内部外表面活动安装有活动刷杆,且分液箱(37)与活动刷杆之间通过滑槽横向活动连接,活动刷杆的整体结构为圆柱体空心结构;

所述弹力卡座(43)的内侧固定安装有弹簧销,且弹力卡座(43)的固定方式为卡槽固定,所述补偿卡环(39)的伸缩范围为零至五点五厘米,且补偿卡环(39)的内侧设有内套环;

所述翻转上盖(5)与侧衬板(3)之间通过两组对接卡板(47)固定连接,所述分液箱(37)、出水管(33)与导流管(32)之间相互贯通,所述隔离罩(11)的内部安装有两组齿轮,所述分料箱(21)的内部活动安装有两组挤压杆,且分料箱(21)的内壁为双层结构;

所述支撑腿(12)两组之间通过衔接杆固定连接,且支撑腿(12)的内部设有两组避震弹簧,所述支撑腿(12)与固定底框(14)之间通过螺栓卡座对接固定;

所述把手环(48)的外表面设有防滑底纹,且把手环(48)的横截面为弧形结构。
