专利号: 201910175014X
申请人: 刘培珠
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-04-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

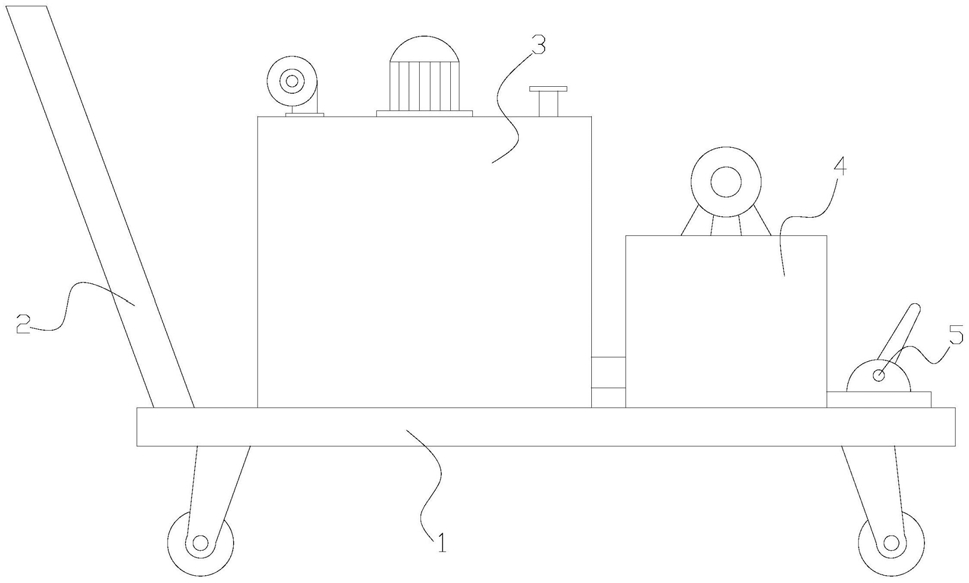

1.一种园林景观植物灌溉设备,其结构包括移动座(1)、推杆(2)、药罐(3)、抽吸器(4)、喷射器(5),所述推杆(2)安装在移动座(1)的左端面上,所述移动座(1)的顶部上从左依次设有药罐(3)、抽吸器(4)与喷射器(5),所述药罐(3)通过软管与药罐(3)右端底部的出药口贯通连接,所述喷射器(5)通过软管与抽吸器(4)上的阀门相连接;其特征在于:所述药罐(3)由风机(31)、电动机(32)、进料口(33)、轴杆(34)、破泡结构(35)、搅拌轴(36)组成,所述电动机(32)垂直安装在药罐(3)顶部的中间,所述风机(31)设于电动机(32)的左端且与破泡结构(35)相配合,所述破泡结构(35)分布于药罐(3)的内壁上,所述进料口(33)与药罐(3)顶部右端贯通连接,所述搅拌轴(36)一端与电动机(32)相连接,另一端的两侧上都均匀等距设有两根以上的搅拌轴(36)。

2.如权利要求1所述的一种园林景观植物灌溉设备,其特征在于:所述破泡结构(35)由环形凹槽(351)、破碎装置(352)、总气流管道(353)、第一吹气结构(354)、第二吹气结构(355)组成,所述破碎装置(352)嵌入安装在环形凹槽(351)内,所述环形凹槽(351)的左端设有竖直的总气流管道(353),所述第一吹气结构(354)安装在总气流管道(353)的中段,所述第二吹气结构(355)位于总气流管道(353)的末段。

3.如权利要求2所述的一种园林景观植物灌溉设备,其特征在于:所述破碎装置(352)由环形铰链轴(a)、破泡板(b)、第一磁条(c)、弹簧(d)组成,所述破泡板(b)顶部与环形铰链轴(a)相连接,所述破泡板(b)底部设有第一磁条(c),所述破泡板(b)背面通过弹簧(d)与环形凹槽(351)相连接。

4.如权利要求3所述的一种园林景观植物灌溉设备,其特征在于:所述破泡板(b)靠近搅拌轴(36)的一侧上均匀等距设有若干个的击碎头(a1),所述击碎头(a1)呈圆锥形的结构。

5.如权利要求2所述的一种园林景观植物灌溉设备,其特征在于:所述第一吹气结构(354)由第一分支气管(e1)和小径吹管(e2)组成,所述第一分支气管(e1)与小径吹管(e2)贯通连接,所述第一吹气结构(354)由上而下等距设有两个以上的第一分支气管(e1)与小径吹管(e2)。

6.如权利要求2所述的一种园林景观植物灌溉设备,其特征在于:所述第二吹气结构(355)由第二分支气管(f1)和小径斜管(f2)组成,所述第二分支气管(f1)与小径斜管(f2)相互贯通连接,所述第二吹气结构(355)由上而下依次等距设有两个以上的第二分支气管(f1)与小径斜管(f2)。

7.如权利要求6所述的一种园林景观植物灌溉设备,其特征在于:所述小径斜管(f2)为变径管,其斜管的部分倾斜的仰角为45度,开嘴朝向对着搅拌轴(36)。

8.如权利要求1所述的一种园林景观植物灌溉设备,其特征在于:所述轴杆(34)靠近药罐(3)顶部的搅拌轴(36)末端安装有第二磁条(361)。
