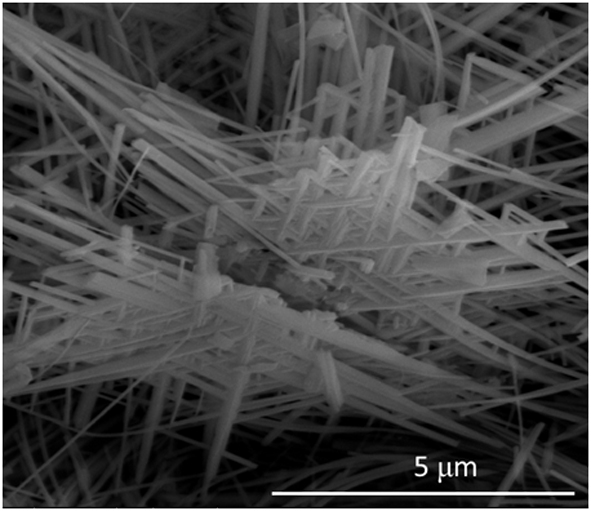

1.一种氟化氢氧化锌纳米材料的可控合成方法，其特征在于：用三嵌段共聚物P123获得分散溶液，将六水合硝酸锌、氟化铵和氢氧化钠按顺序加入到分散溶液中，搅拌混合均匀，水热反应若干时间，洗涤、烘干得氟化氢氧化锌纳米材料；其中，通过控制加入三嵌段共聚物P123的添加量，或改变水热反应的温度或/和时间，实现可控制备形貌多样的氟化氢氧化锌纳米材料。

2.根据权利要求1所述的氟化氢氧化锌纳米材料的可控合成方法，其特征在于：具体步骤包括：

步骤1，将三嵌段共聚物P123均匀分散到装有去离子水的聚四氟乙烯反应釜中；

步骤2，将一定质量的六水合硝酸锌、氟化铵和氢氧化钠先后加入步骤1的溶液中，搅拌使其均匀混合；

步骤3，将反应釜密封，设定水热反应的温度和时间，待反应后，通过去离子水洗涤、烘干即得氟化氢氧化锌纳米材料。

3.根据权利要求1所述的氟化氢氧化锌纳米材料的可控合成方法，其特征在于：所述水热反应的温度为100～140℃，时间6～12h。

4.根据权利要求3所述的氟化氢氧化锌纳米材料的可控合成方法，其特征在于：所述三嵌段共聚物P123与氢氧化钠的质量比为2.5～10:1。

5.根据权利要求4所述的氟化氢氧化锌纳米材料的可控合成方法，其特征在于：所述水热反应的温度为140℃，时间6h，三嵌段共聚物P123与氢氧化钠的质量比为5:1。

6.根据权利要求5所述的氟化氢氧化锌纳米材料的可控合成方法，其特征在于：所述氟化氢氧化锌纳米材料投入刚果红溶液中，紫外光照射10分钟后，对刚果红的降解率超过

53%；光照30分钟时，降解率达到100%。

7.根据权利要求5所述的氟化氢氧化锌纳米材料的可控合成方法，其特征在于：所述氟化氢氧化锌纳米材料放进马弗炉中，在800℃，焙烧2小时，自然冷却后，制备的ZnO用于光催化降解有机污染物刚果红，将制备的ZnO投入刚果红溶液中，在光照10分钟时，对刚果红的降解率达到86%；光照20分钟时，降解率高到100%。
