专利号: 2019101765037
申请人: 杭州富阳新堰纸制品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2023-07-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

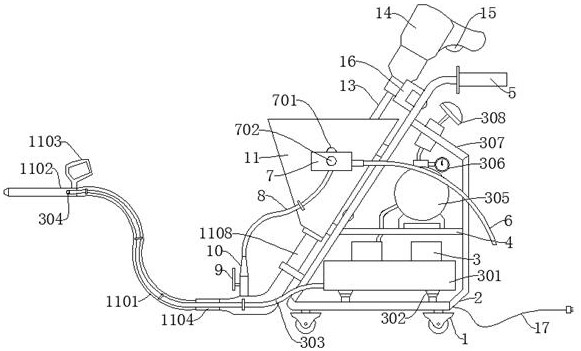

1.一种水利工程施工用灌浆装置,其特征在于:包括万向轮(1)、底架(2)和空压组件(3),所述万向轮(1)上侧设置有所述底架(2),所述底架(2)上侧设置有所述空压组件(3),所述空压组件(3)上侧设置有横板(4),所述底架(2)一侧设置有插头(17),所述底架(2)远离所述插头(17)一侧设置有料桶(11),所述料桶(11)外侧设置有微型水泵(7),所述微型水泵(7)一侧设置有进水管(6),所述微型水泵(7)下侧设置有输水管(8),所述输水管(8)下端设置有阀接头(10),所述阀接头(10)外侧设置有水阀(9),所述料桶(11)上侧设置有固定座(16),所述固定座(16)上侧设置有电机(14),所述电机(14)一侧设置有按钮(15),所述电机(14)下侧设置有搅拌轴(13),所述搅拌轴(13)外侧设置有搅拌螺叶(12),所述按钮(15)下侧设置有把手(5),所述空压组件(3)包括空压机(301)、减震垫(302)、高压气管(303)、气管接头(304)、气罐(305)、压力表(306)、操作面板(307)和电磁阀(308),所述减震垫(302)与所述空压机(301)通过螺栓连接,所述空压机(301)与所述高压气管(303)通过螺纹连接,所述气管接头(304)与所述高压气管(303)通过螺纹连接,所述气罐(305)与所述压力表(306)通过螺纹连接,所述操作面板(307)与所述电磁阀(308)通过螺栓连接,通过设置的电磁阀(308),使得空压机(301)停止时,电机(14)受到电磁阀(308)的调节停止转动,避免电机(14)强制输送灌浆原料对输料管造成损坏;所述料桶(11)包括螺旋管(1108)、输料管(1101)、灌浆头(1102)、提环(1103)、喷头(1107)、分流针(1106)、连接环(1104)和下料孔(1105),所述下料孔(1105)成型于所述料桶(11)内侧,所述料桶(11)与所述输料管(1101)通过所述连接环(1104)连接,所述提环(1103)与所述灌浆头(1102)通过螺栓连接,所述灌浆头(1102)与所述喷头(1107)通过螺纹连接,所述分流针(1106)与所述灌浆头(1102)通过卡槽连接,所述微型水泵(7)包括开关(701)和调档钮(702),所述开关(701)与所述微型水泵(7)通过卡槽连接,所述调档钮(702)与所述微型水泵(7)通过卡槽连接。

2.根据权利要求1所述的一种水利工程施工用灌浆装置,其特征在于:所述万向轮(1)与所述底架(2)通过螺栓连接,所述插头(17)与所述底架(2)通过卡槽连接,所述空压机(301)与所述底架(2)通过所述减震垫(302)连接。

3.根据权利要求1所述的一种水利工程施工用灌浆装置,其特征在于:所述横板(4)与所述底架(2)焊接,所述把手(5)与所述底架(2)胶接,所述操作面板(307)与所述底架(2)通过螺栓连接,所述电磁阀(308)与所述操作面板(307)通过螺栓连接,所述电磁阀(308)的型号为奥突斯AC220V。

4.根据权利要求1所述的一种水利工程施工用灌浆装置,其特征在于:所述空压机(301)的型号为TOP400,所述进水管(6)与所述微型水泵(7)通过螺纹连接,所述微型水泵(7)与所述水阀(9)通过所述输水管(8)和所述阀接头(10)连接。

5.根据权利要求1所述的一种水利工程施工用灌浆装置,其特征在于:所述水阀(9)与所述阀接头(10)插接,所述输水管(8)与所述微型水泵(7)插接,所述料桶(11)与所述底架(2)通过螺栓连接,所述电机(14)与所述底架(2)通过所述固定座(16)连接,所述固定座(16)与所述电机(14)通过卡槽连接。

6.根据权利要求1所述的一种水利工程施工用灌浆装置,其特征在于:所述电机(14)与所述按钮(15)通过卡槽连接,所述电机(14)与所述搅拌轴(13)通过花键连接,所述搅拌轴(13)与所述搅拌螺叶(12)焊接。
