1.一种双级式矩阵变换器的新拓扑及其共模电压抑制策略,其特征在于,首先改进传统双级式矩阵变换器拓扑,然后基于新拓扑采用优化的双空间矢量调制策略来抑制共模电压。

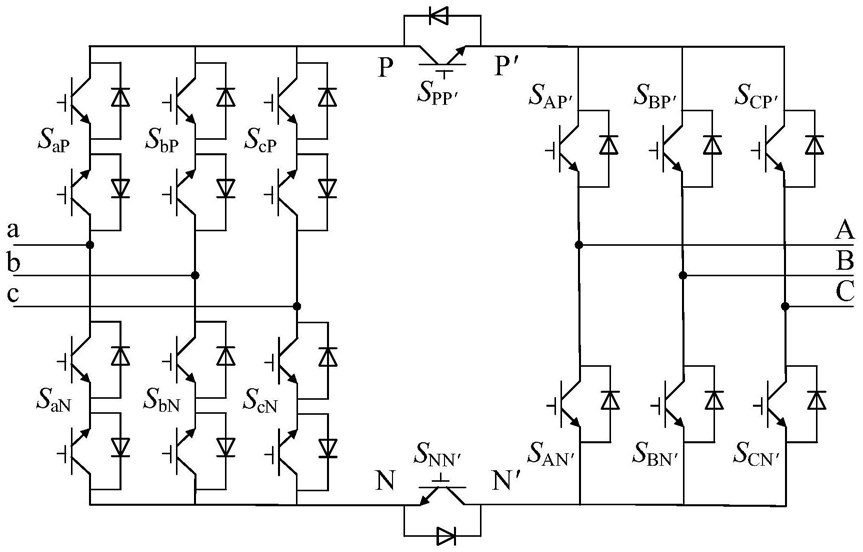

2.如权利要求1所述一种双级式矩阵变换器的新拓扑及其共模电压抑制策略,其特征在于,双级式矩阵变换器的新拓扑由整流级、直流侧和逆变级三部分构成,整流级是六个双向开关单元组合而成的三相桥式电路,每个双向开关均由共射级的两个单向开关管串联而成,直流上、下母线上各串联一个单向开关管,上母线的开关管发射极接逆变级,下母线的开关管发射极接整流级,逆变级是由六个单向开关管组合而成的三相桥式电路。
3.如权利要求1所述一种双级式矩阵变换器的新拓扑及其共模电压抑制策略,其特征在于,传统双空间矢量调制策略的优化是保持整流级传统电流空间矢量调制不变,然后控制直流侧开关管的导通与关断,将逆变级七段式空间矢量调制优化为三段式空间矢量调制,具体如下:(1)直流侧开关管关断时逆变级有效矢量等效于直流侧开关导通时的逆变级零矢量,称其为逆变级等效零矢量;
(2)在逆变级七段式空间矢量调制中,以(1)中等效零矢量替换零矢量,构成等效零矢量中的有效矢量选择原则为开关次数最小化,如V0V1V2V7V7V2V1V0替换为V1V1V2V2V2V2V1V1,逆变级空间矢量调制被简化为三段式;有效矢量合成期望电压矢量时,直流侧开关管导通。
