专利号: 2019101815252
申请人: 杭州海类科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-05-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

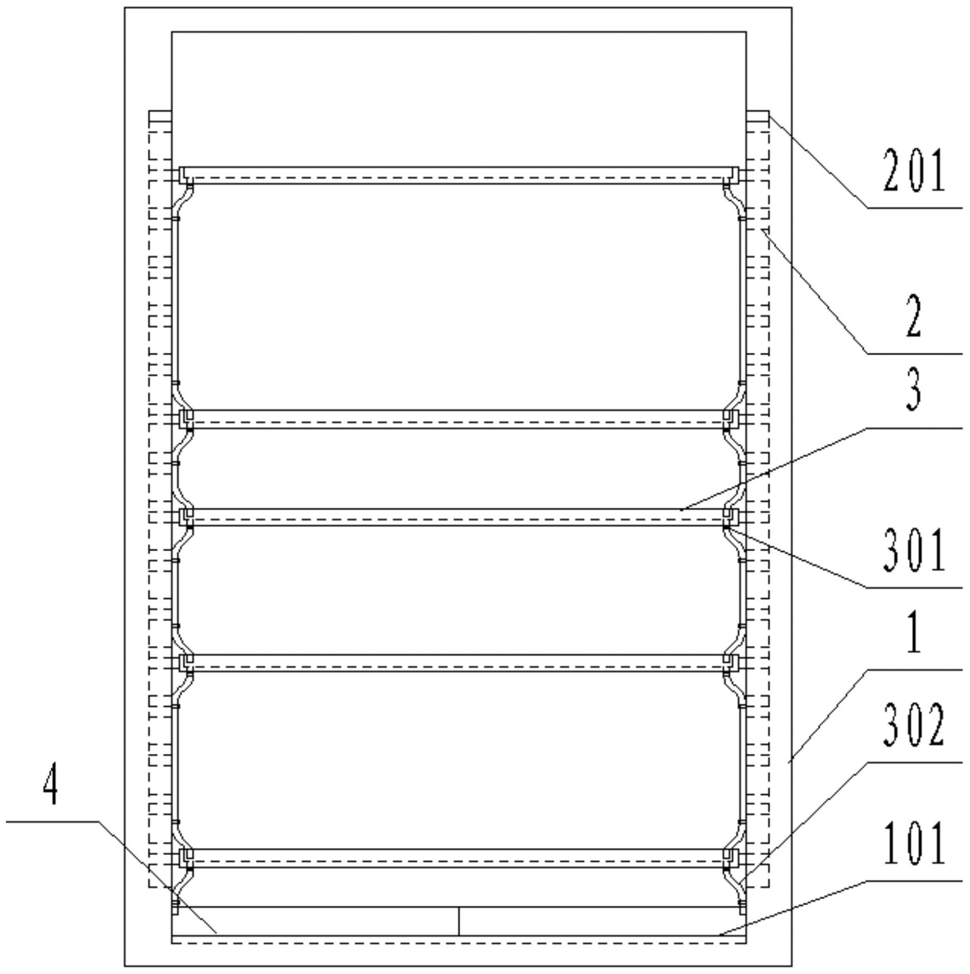

1.一种基于室内建筑的绿色建筑植物一体墙,其特征在于:该基于室内建筑的绿色建筑植物一体墙包括墙体(1),斜坡(101),出水口(102),注水口(103),隔板(104),水箱(105),视窗(106),蜈蚣槽(2),横通槽(201),爪槽(202),种植槽(3),下水口(301),下水管(302),接水箱(4),磁刷(5),封水堵(6),注水漏斗(7),浮槽(8),浮块(9)和标杆(901);所述墙体(1)为四方体结构,从前向右开设有方型槽;所述出水口(102)为螺纹孔结构,开设于墙体(1)左侧面上底部;所述注水口(103)为螺纹孔结构,开设于墙体(1)左侧面上顶部;所述隔板(104)设于墙体(1)的中间,将墙体(1)分成前后两空间,为透明材质;所述水箱(105)设于隔板(104)左侧,内部注入清水;所述视窗(106)为矩形口结构,开设于墙体(1)左侧面上,该口密封固定有透明矩形板材质,可观测到水箱(105)内部,对水箱内的水况进行查看;所述接水箱(4)为上方开口的箱体结构,共有两处,放置于墙体(1)的隔板(104)前侧面的底端;所述封水堵(6)通过螺纹连接固定于出水口(102)上,起到密封作用;所述注水漏斗(7)顶部为漏斗结构,漏斗下方为折弯管结构,末端开设有外螺纹,通过螺纹连接于注水口(103)上;所述浮块(9)为矩形块结构,密度比水小,始终保持漂浮于水面上。

2.如权利要求1所述基于室内建筑的绿色建筑植物一体墙,其特征在于:所述斜坡(101)设于墙体(1)前侧面底部前端。

3.如权利要求1所述基于室内建筑的绿色建筑植物一体墙,其特征在于:所述蜈蚣槽(2)开设于墙体(1)内隔板(104)前方空间的左右两侧面上,每侧面上设有两道竖槽,竖槽侧边上设有横出并下落的爪槽(202)。

4.如权利要求3所述基于室内建筑的绿色建筑植物一体墙,其特征在于:所述横通槽(201)设于蜈蚣槽(2)顶部,并与墙体(1)前侧面相通。

5.如权利要求1所述基于室内建筑的绿色建筑植物一体墙,其特征在于:所述种植槽(3)为矩形板结构,并从顶侧面向下开设有矩形槽,左右两端各有两处圆轴,矩形槽内左右两端后部各有一处下水口(301),下水口(301)上通过密封胶固定有下水管(302)。

6.如权利要求1所述基于室内建筑的绿色建筑植物一体墙,其特征在于:所述磁刷(5)共有两部分,一部分设于墙体(1)后侧面上,另一部分设于水箱(105)内,位于水箱(105)内的部分共有两处清洗块,两处通过六处圆柱连接在一起,左右两侧面分别接触水箱(105)内的左右两壁。

7.如权利要求1所述基于室内建筑的绿色建筑植物一体墙,其特征在于:所述浮槽(8)为阶梯孔结构,上大下小,共有四处,开设于水箱(105)内顶侧壁上。

8.如权利要求7所述基于室内建筑的绿色建筑植物一体墙,其特征在于:所述标杆(901)为阶梯轴结构,共有四处,固定于浮块(9)顶侧面上,大径端和小径端分别小于浮槽(8)的大孔和小孔直径两毫米。
