专利号: 2019101816236
申请人: 杭州电子科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

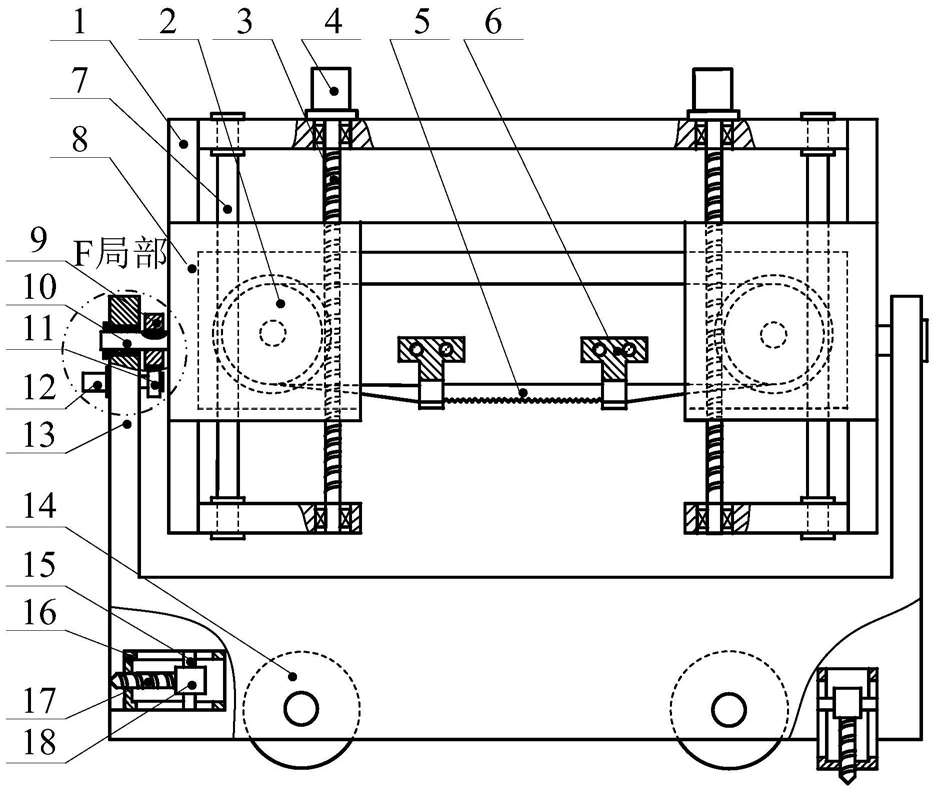

1.一种重大工程现场带锯切割装备,包括龙门架、带锯轮、锯带、锯架、摆动轴、机架、滚轮、导向块、进给驱动组件、切向调整驱动组件和打桩固定机构;其特征在于:所述机架的底部支承有多个滚轮;机架上安装有工作台;龙门架的两端均与机架通过摆动轴铰接;龙门架由切向调整驱动组件驱动;锯架与龙门架构成滑动副;锯架由进给驱动组件驱动;两个带锯轮均设置在锯架上,并通过锯带连接;两个导向块均固定在锯架上,且均位于两个带锯轮之间;导向块的底端开设有竖直设置的导向缝;锯带穿过两个导向块的导向缝;所述的打桩固定机构包括打桩滑块、固定架、打桩丝杠和打桩电机;所述的固定架与机架的底部构成转动副;固定架上固定有打桩滑轨;打桩滑块与打桩滑轨分别构成滑动副;打桩电机与打桩滑块固定;打桩丝杠的内端与打桩电机的输出轴固定;打桩丝杠的外端呈锥形。

2.根据权利要求1所述的一种重大工程现场带锯切割装备,其特征在于:所述的切向调整驱动组件包括主动齿轮、从动齿轮、支撑杆和切向调整电机;所述的主动齿轮支承在机架上;从动齿轮与摆动轴固定;主动齿轮与从动齿轮啮合;主动齿轮由切向调整电机驱动;摆动轴与龙门架固定;所述机架的两端均设置有紧固板;紧固板上开设有调整滑槽;调整滑槽的长度方向与摆动轴轴线垂直;支撑杆共有两根;两根支撑杆的一端与龙门架铰接,另一端固定有滑动销柱;滑动销柱的外端设置有外螺纹;两根滑动销柱分别穿过两块紧固板上的调整滑槽;两根滑动销柱的外端均旋有紧固螺母。

3.根据权利要求1所述的一种重大工程现场带锯切割装备,其特征在于:所述的进给驱动组件包括进给电机和进给丝杠;两根进给丝杠支承在龙门架上,且由两个进给电机分别驱动;两根进给丝杠与固定在锯架上的两个螺母分别构成螺旋副。

4.根据权利要求1所述的一种重大工程现场带锯切割装备,其特征在于:所述的打桩固定机构共有n个,n≥3;所述机架的底部设置有n个存储腔;n个存储腔的底部均安装有存储门;n个打桩固定机构分别设置在n个存储腔内。

5.如权利要求2所述的一种重大工程现场带锯切割装备的锯切方法,其特征在于:步骤一、用机动车将机架拖至工程现场,将固定架翻出,使得打桩丝杠的外端均朝向正下方;

步骤二、打桩电机转动,使得打桩丝杠的外端插入土地内;

步骤三、将工件装夹到工作台上;

步骤四、工作人员松开两根支撑杆上的紧固螺母;切向调整电机转动,使得龙门架和锯架绕摆动轴旋转,使得锯架调整至预设的倾斜角;

步骤五、工作人员拧紧两根支撑杆上的紧固螺母;带锯轮驱动锯带,在导向块引导下,实现锯切的主运动;

步骤六、进给驱动组件驱动锯架向工作台滑动,实现锯切的进给运动。
