专利号: 2019101828604
申请人: 安徽科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2023-10-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

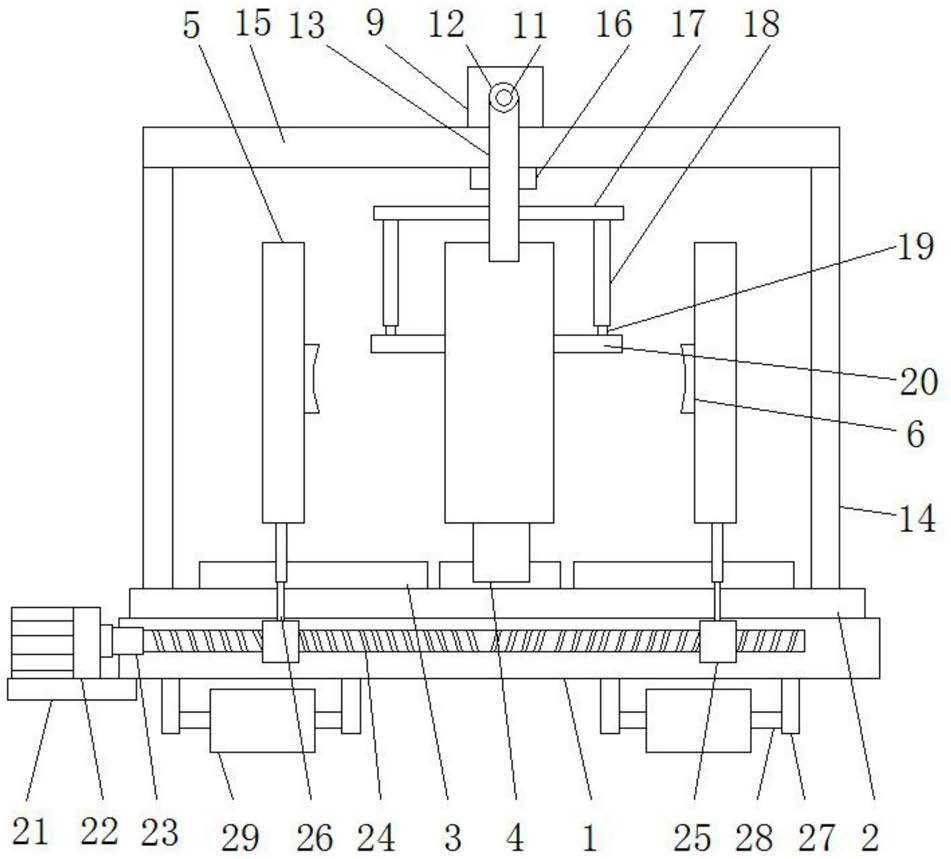

1.一种秸秆快速捆绑装置,包括箱体(1),其特征在于:所述箱体(1)的顶部固定安装有放置台(2),所述放置台(2)的顶部设有滑轨(3),所述滑轨(3)的顶部活动卡接有连接块(4),所述连接块(4)的顶部固定安装有推板(5),所述推板(5)靠近放置台(2)中心的一侧设有压板(6),所述箱体(1)的顶部固定安装有支柱(7),所述支柱(7)的顶部固定安装有第一托板(8),所述第一托板(8)的顶部固定安装有第一电机(9),所述第一电机(9)的输出端固定安装有第一转轴(10),所述第一转轴(10)远离第一电机(9)的一端固定连接有第一双向螺纹杆(11),所述第一双向螺纹杆(11)的表面设有两个第一螺母(12),所述第一螺母(12)外圈固定套接有第一L型杆(13),所述第一L型杆(13)远离第一螺母(12)的一端与前后端推板(5)的顶部固定连接,所述放置台(2)的左右两端均固定安装有支架(14),所述支架(14)的顶部之间固定安装有顶板(15),所述顶板(15)的底部固定安装有液压缸(16),所述液压缸(16)的底部固定安装有盖板(17),所述盖板(17)的底部固定安装有两个对称的连接杆(18),两个所述连接杆(18)底部均固定安装有卡接装置(19),两个所述卡接装置(19)之间卡接有套圈(20),所述箱体(1)的左侧固定安装有第二托板(21),所述第二托板(21)的顶部设有第二电机(22),所述第二电机(22)的输出端固定安装有第二转轴(23),所述第二转轴(23)远离第二电机(22)的一端固定安装有第二双向螺纹杆(24),所述第二双向螺纹杆(24)的表面设有两个第二螺母(25),所述第二螺母(25)的外圈固定套接有第二L型杆(26),所述第二L型杆(26)远离第二螺母(25)的一端与连接块(4)的正面固定连接,所述箱体(1)的底部设有条形杆(27),且条形杆(27)之间设有转杆(28),所述转杆(28)的表面固定套接有滚轮(29)。

2.根据权利要求1所述的一种秸秆快速捆绑装置,其特征在于:所述卡接装置(19)包括横板(191),所述横板(191)的左右两端固定有限位块(192),所述横板(191)的底部活动卡接有移动板(193),所述移动板(193)与左侧限位块(192)之间连接有弹簧(194)。

3.根据权利要求1所述的一种秸秆快速捆绑装置,其特征在于:所述压板(6)位于推板(5)靠近放置台(2)中心的一侧的中部,且压板(6)的一侧为弧形设计。

4.根据权利要求1所述的一种秸秆快速捆绑装置,其特征在于:所述套圈(20)为弹性塑料,且套圈(20)的形状是直径为六十厘米的圆。

5.根据权利要求1所述的一种秸秆快速捆绑装置,其特征在于:所述滑轨(3)的数量为四个,且四个滑轨(3)环形分布在放置台(2)的表面。

6.根据权利要求1所述的一种秸秆快速捆绑装置,其特征在于:所述滑轨(3)为工字型设计,且滑轨(3)的长度值为一百五十厘米。

7.根据权利要求1所述的一种秸秆快速捆绑装置,其特征在于:所述第一双向螺纹杆(11)位于顶板(15)的上方,且第一双向螺纹杆(11)的底部与顶板(15)顶部之间的垂直长度值为十厘米。

8.根据权利要求1所述的一种秸秆快速捆绑装置,其特征在于:所述第一双向螺纹杆(11)与第二双向螺纹杆(24)的尺寸相同。
