1.一种含硒阳极泥绿色提取硒的方法，其特征在于，以含硒阳极泥为原料，加入双氧水，经混合拌料后在500～850℃下进行氧化焙烧，焙烧产物为含硒烟气和氧化渣，所述含硒烟气通过短链有机物水溶液雾化吸收和还原得到含单质硒的雾化后液和尾气，分离所述雾化后液得单质硒和尾液，所述尾液返回雾化吸收和还原工序，所述尾气可直接排放。

2.根据权利要求1所述的含硒阳极泥绿色提取硒的方法，其特征在于，所述含硒阳极泥来自于铜冶炼厂粗铜电解精炼阶段，其中：硒含量＞5％、铜含量＞30％。

3.根据权利要求1所述的含硒阳极泥绿色提取硒的方法，其特征在于，所述双氧水的浓度为50～90％，添加量为含硒阳极泥质量的10～30％。

4.根据权利要求1所述的含硒阳极泥绿色提取硒的方法，其特征在于，所述短链有机物水溶液为甲醇溶液、乙醇溶液、丙醇溶液、乙二醇溶液和草酸溶液中的一种或多种。

5.根据权利要求4所述的含硒阳极泥绿色提取硒的方法，其特征在于，所述短链有机物水溶液的体积浓度为20～60％。

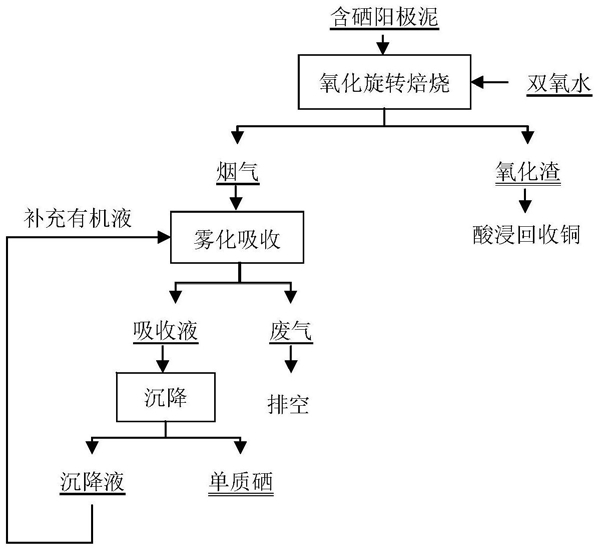

6.根据权利要求1～5任一项所述的含硒阳极泥绿色提取硒的方法，其特征在于，包括以下步骤：S1.将含硒阳极泥与双氧水进行混合拌料，在500～850℃下进行氧化旋转焙烧，得到含硒烟气和以含铜氧化物为主的氧化渣；

S2.将步骤S1所得含硒烟气通入吸收室，吸收室中喷入雾化后的短链有机物水溶液进行吸收，同时发生二氧化硒的硒酸化和液相直接还原，反应得到含单质硒的雾化后液和无害化尾气；

S3.将步骤S2所得含单质硒的雾化后液放置进行沉降，待硒完全沉降后过滤分离得到单质硒和沉降液，所述沉降液返回步骤S2雾化吸收和还原工序循环使用。

7.根据权利要求6所述的含硒阳极泥绿色提取硒的方法，其特征在于，步骤S1氧化旋转焙烧过程在旋转炉中进行。

8.根据权利要求7所述的含硒阳极泥绿色提取硒的方法，其特征在于，所述旋转炉的旋转速度为5～30rpm。

9.根据权利要求6所述的含硒阳极泥绿色提取硒的方法，其特征在于，步骤S1所述氧化旋转焙烧温度为500～850℃，焙烧时间为0.5～4h。

10.根据权利要求9所述的含硒阳极泥绿色提取硒的方法，其特征在于，所述焙烧时间为1～2h。

11.根据权利要求6所述的含硒阳极泥绿色提取硒的方法，其特征在于，步骤S2所述雾化液温度为50～80℃，喷入速度为1.0～10m/s。

12.根据权利要求6所述的含硒阳极泥绿色提取硒的方法，其特征在于，步骤S3所述沉降工艺为自然沉降，沉降时间为5～20h。

13.根据权利要求6所述的含硒阳极泥绿色提取硒的方法，其特征在于，步骤S3所述沉降液通过补充短链有机物溶液后返回步骤S2雾化循环使用。
