专利号: 2019101871638
申请人: 杜书增
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

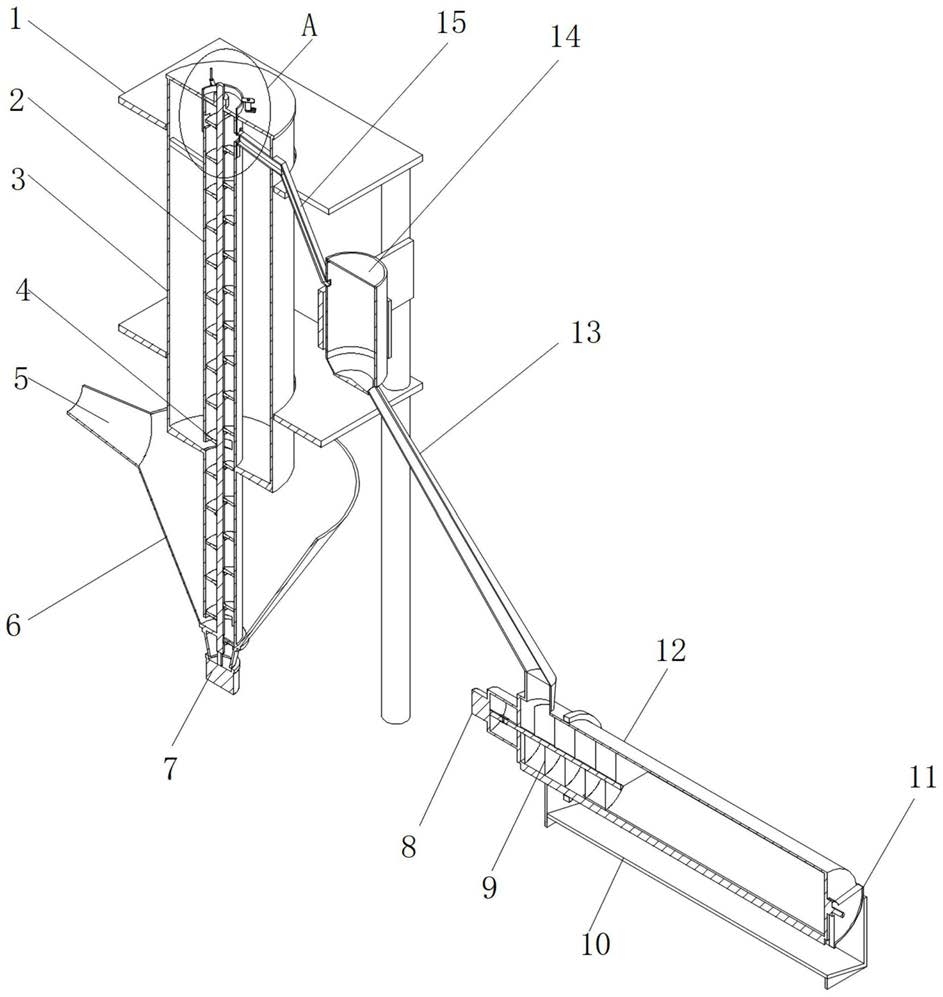

1.一种肉牛饲料饲养供应系统,包括混料罐体(3)和饲料分布系统,其特征在于,所述混料罐体(3)的正下方设置有进料斗(6),进料斗(6)通过连杆固定连接在对应位置的立柱上,其中混料罐体(3)内设置有饲料提升筒体(2),饲料提升筒体(2)的顶端与混料罐体(3)的顶部共面并盖有密封盖,饲料提升筒体(2)的底端穿过混料罐体(3)下端对应开设的通孔并安装在进料斗(6)下端面上,所述饲料提升筒体(2)的表面开设有进料口且进料口的下边与混料罐体(3)的内底面共面;同时所述饲料提升筒体(2)的底端表面也开设有进料口且该进料口与进料斗(6)下端面共面;所述饲料提升筒体(2)的顶部外表面开设多个共面的出料口(17),所述饲料提升筒体(2)顶部的多个出料口(17)中的一个连接输出管道(15)的一端,输出管道(15)的另一端向下倾斜并穿过混料罐体(3)表面开设的通孔,输出管道(15)为方管且与饲料提升筒体(2)焊接的位置自上而下开设有滑动通槽,所述饲料提升筒体(2)的顶部向下套有转换套筒(16),转换套筒(16)为内径与饲料提升筒体(2)外径一致的不锈钢筒体且其一侧成形有竖直向下的插板(21),且插板(21)两侧对应的饲料提升筒体(2)上开设有与其平行的配合滑槽(22),插板(21)滑动插接在滑动通槽内,且配合滑槽(22)用于滑动通槽两侧管壁的滑动,且插板(21)上开设有饲料输出窗口(23);当出料口(17)位于转换套筒(16)内部时,饲料输出窗口(23)与其对应的出料口(17)连通,此时饲料可以输出到外部,而当出料口(17)位于转换套筒(16)的外部时,插板(21)盖住对应的出料口(17)以避免饲料的输出;所述输出管道(15)的另一端连接中转罐(14)的顶部,中转罐(14)的底部为倒置圆台状且斜面上开设多个带有法兰盘结构的通孔,而中转罐(14)上需要使用的通孔通过法兰盘结构连接分布管道(13)的一端,分布管道(13)的另一端连接牛棚中饲料分布系统的进料口。

2.根据权利要求1所述的肉牛饲料饲养供应系统,其特征在于,所述混料罐体(3)的外表面上下分别设置有水平的支撑板(1),混料罐体(3)的表面焊接有两层与支撑板(1)对应的连接耳,而连接耳通过螺钉固定连接在支撑板(1)上,支撑板(1)的四角分别固定连接在四根立柱上。

3.根据权利要求1或2所述的肉牛饲料饲养供应系统,其特征在于,所述混料罐体(3)的尺寸为直径3m、高度5m的不锈钢金属筒体,且混料罐体(3)集中安装在仓库内部。

4.根据权利要求1所述的肉牛饲料饲养供应系统,其特征在于,所述饲料提升筒体(2)内设置有饲料提升螺旋叶片(4),饲料提升螺旋叶片(4)的中心轴一端通过联轴器连接提升与搅拌混合电机(7)的输出轴,提升与搅拌混合电机(7)通过底座固定连接在进料斗(6)外底面上。

5.根据权利要求1所述的肉牛饲料饲养供应系统,其特征在于,所述进料斗(6)的顶端一侧焊接有进料导板(5),且进料斗的高度设计在40‑60cm。

6.根据权利要求1所述的肉牛饲料饲养供应系统,其特征在于,所述的转换套筒(16)顶端滑动连接在混料罐体(3)顶部对应开设的孔内,且转换套筒(16)的顶端通过螺钉固定连接多个连接板(19),其中一个连接板(19)连接电动推杆(18)的输出端,电动推杆(18)的底座固定安装在混料罐体(3)的顶部,而其余的连接板(19)均通过直线轴承滑动连接竖直设置的导杆(20),导杆(20)的一端也固定连接在混料罐体(3)的顶部。

7.根据权利要求1所述的肉牛饲料饲养供应系统,其特征在于,所述饲料分布系统主要由出料电机(8)、送料螺旋叶片(9)、门板(11)和饲料输送筒体(12)构成,其中饲料输送筒体(12)位于食用槽(10)的正上方,且饲料输送筒体(12)的两端通过支架固定在地面上,与饲料输送筒体(12)的朝向食用槽(10)开口的一侧开设有饲料排出口(24),且饲料排出口(24)的一边位于筒体接近地面的位置,所述饲料输送筒体(12)靠近其进料口的一端端部通过电机座连接出料电机(8),出料电机(8)的输出轴通过联轴器连接饲料输送筒体(12)内送料螺旋叶片(9)的转轴一端;所述饲料排出口(24)的位置设置有门板(11),门板(11)靠近出料电机(8)的一端连接套环(28),套环(28)通过轴承转动连接在饲料输送筒体(12)的表面,门板(11)的另一端焊接扇形板(26)的弧形边,扇形板(26)转动连接饲料输送筒体(12)另一点端面中心位置的转轴上,扇形板(26)上与转轴同心成形有半齿轮(27),该半齿轮(27)通过传动齿轮(30)啮合主动齿轮(31),主动齿轮(31)固定连接在伺服电机的输出轴上,伺服电机固定安装在饲料输送筒体(12)的表面。

8.根据权利要求7所述的肉牛饲料饲养供应系统,其特征在于,所述饲料排出口(24)位于下方的一边焊接有限位挡条(25),而门板(11)位于下方的一边焊接有活动挡条(29),当门板(11)放下后,限位挡条(25)挡住活动挡条(29),即使断电也不会影响密封性。

9.根据权利要求1所述的肉牛饲料饲养供应系统,其特征在于,还包括肉牛监控系统,肉牛监控系统包括食用槽(10)朝向牛活动区域的一侧通过多个隔板(33)分割的多个独立牛称重区,且牛称重区的宽度控制一头半成年牛的宽度范围内,而牛称重区的长度大于成年牛的长度;所述牛称重区的底部安装有地秤(34),且每个牛称重区对应的食用槽(10)的外壁上通过螺钉固定连接射频接收器(32),而射频接收器(32)通讯连接射频卡,该射频卡通过项圈固定在牛的脖子处。
