专利号: 2019101913039
申请人: 河南城建学院
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-08-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.英语辅助教学用多媒体音视频播放装置,其特征在于:包括有母机和子机;

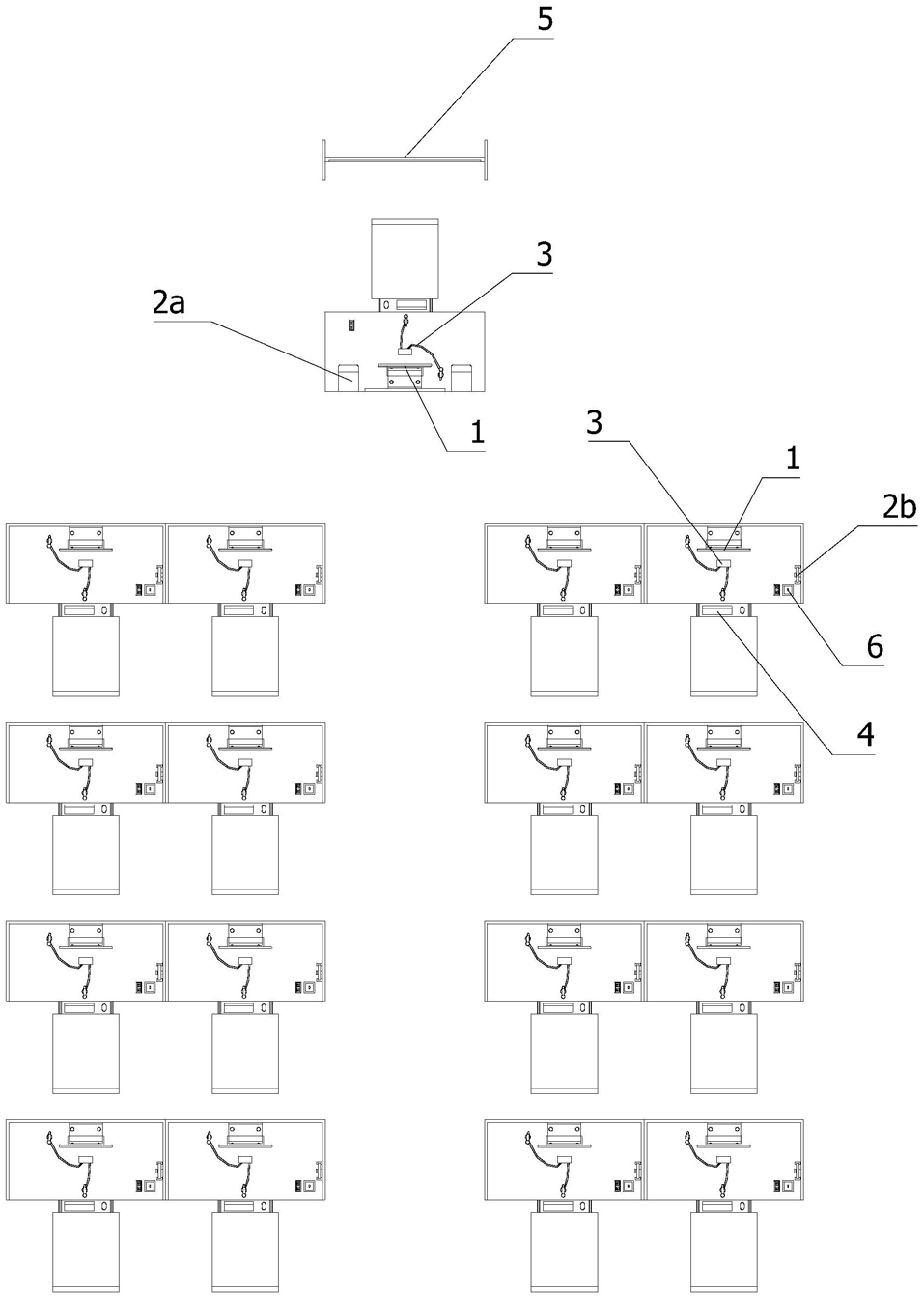

母机摆放在讲台上,子机摆放在每个学生的课桌上,母机与每个子机均通讯连接;

母机和子机均包括有视频播放设备(1)、语音收录装置(3)、输入装置(4)和电脑主机,其中母机还包括有外放音频播放设备(2a),子机还包括有隔音音频播放设备(2b);

语音收录装置(3)包括有第一话筒(3a)、第二话筒(3b)和话筒处理器(3c),第一话筒(3a)和第二话筒(3b)均与话筒处理器(3c)电连接,第一话筒(3a)设置在靠近座椅的一侧,所述第一话筒(3a)正对学生的嘴部且用于拾取学生的口语发音,第二话筒(3b)设置在远离座椅的一侧,所述第二话筒(3b)处于学生课桌的后侧,所述第二话筒(3b)用于拾取教室里的噪声和背景声,所述第一话筒(3a)与所述第二话筒(3b)之间由显示器隔开,所述话筒处理器(3c)的输入端设置有差分放大器;

视频播放设备(1)、音频播放设备(2)、输入装置(4)和话筒处理器(3c)分别与电脑主机电连接,所述电脑主机安装有智能系统,所述智能系统包括分析系统,所述分析系统包括有分析模块和数据传输装置,所述语音收录装置(3)与所述数据传输装置通讯连接,所述数据传输装置与所述分析模块通讯连接,视频播放设备(1)包括有显示器(1a)、滑台(1b)和直线驱动装置(1c),滑台(1b)与课桌固定连接,显示器(1a)可滑动地安装在滑台(1b)的工作端,滑台(1b)的工作方向竖直设置,显示器(1a)上安装有驱动显示器(1a)沿着滑台(1b)滑动的直线驱动装置(1c),直线驱动装置(1c)旁侧设置有控制器(1d),控制器(1d)固定安装在课桌上,直线驱动装置(1c)和控制器(1d)电连接,显示器(1a)和电脑主机电连接,滑台(1b)包括有底座(1b1)、立柱(1b2)和滑块(1b3),底座(1b1)固定安装在地面上,立柱(1b2)固定安装在底座(1b1)的两侧,立柱(1b2)竖直设置并贯穿课桌桌面延伸到桌面的上方,滑块(1b3)位于课桌桌面的上方并且与立柱(1b2)滑动连接,显示器(1a)安装在滑块(1b3)上,滑块(1b3)与直线驱动装置(1c)的工作端固定连接,视频播放设备(1)还包括有下固定支架(1e),滑台(1b)通过下固定支架(1e)与课桌连接,下固定支架(1e)包括固定板(1e1)和第一直线轴承(1e2),固定板(1e1)水平设置并紧贴在课桌桌面的下方,第一直线轴承(1e2)固定安装在固定板(1e1)上,第一直线轴承(1e2)与立柱(1b2)滑动配合,直线驱动装置(1c)固定安装在固定板(1e1)的底端。

2.根据权利要求1所述的英语辅助教学用多媒体音视频播放装置,其特征在于:显示器(1a)背面安装有显示器支架(1a1),显示器支架(1a1)与滑块(1b3)铰接,显示器支架(1a1)和滑块(1b3)的连接处设置有阻尼纹。

3.根据权利要求1所述的英语辅助教学用多媒体音视频播放装置,其特征在于:母机还包括有电子白板(5),电子白板(5)设置在讲台的后方,电子白板(5)与电脑主机电连接。

4.根据权利要求1所述的英语辅助教学用多媒体音视频播放装置,其特征在于:子机还包括有打卡设备(6),打卡设备(6)固定安装在课桌的桌面上,母机与每个打卡设备(6)均电连接。

5.根据权利要求1所述的英语辅助教学用多媒体音视频播放装置,其特征在于:智能系统还包括有指纹打卡系统;指纹打开系统内设置有指纹核对模块,指纹核对模块与指纹数据库通讯连接,指纹核对模块与打卡设备(6)电连接。

6.根据权利要求1所述的英语辅助教学用多媒体音视频播放装置,其特征在于:视频播放设备(1)还包括有上固定支架(1f),上固定支架(1f)与课桌固定连接,上固定支架(1f)水平安装在立柱(1b2)的顶端。

7.根据权利要求6所述的英语辅助教学用多媒体音视频播放装置,其特征在于:上固定支架(1f)底端设置有竖直向下延伸的第二直线轴承(1f1),第二直线轴承(1f1)为套设在立柱(1b2)上的环形套筒。
